Цепной центратор с двумя упорными винтами ЦНЦ

Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Стоимость по запросу Узнать цену Написать в WhatsApp
Артикул: TT1126
Гарантия
Прямые поставки
Безналичный расчет
Доставка до ТК бесплатно

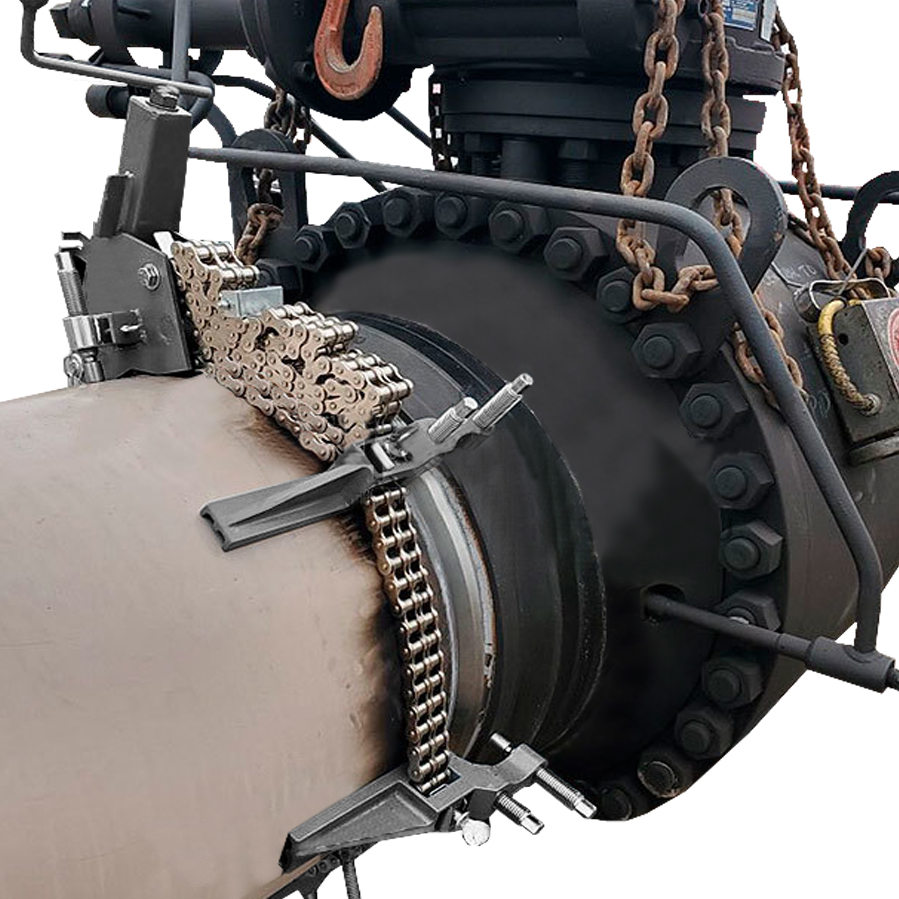

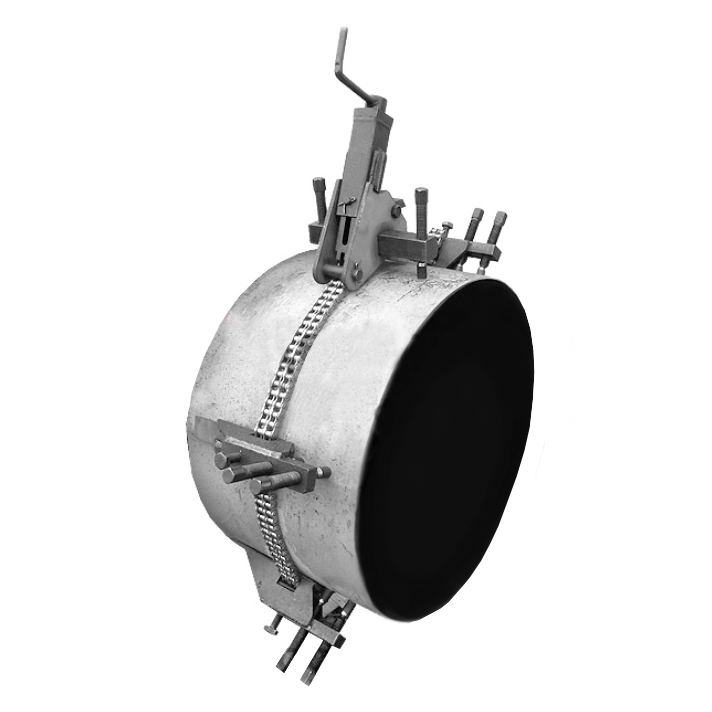

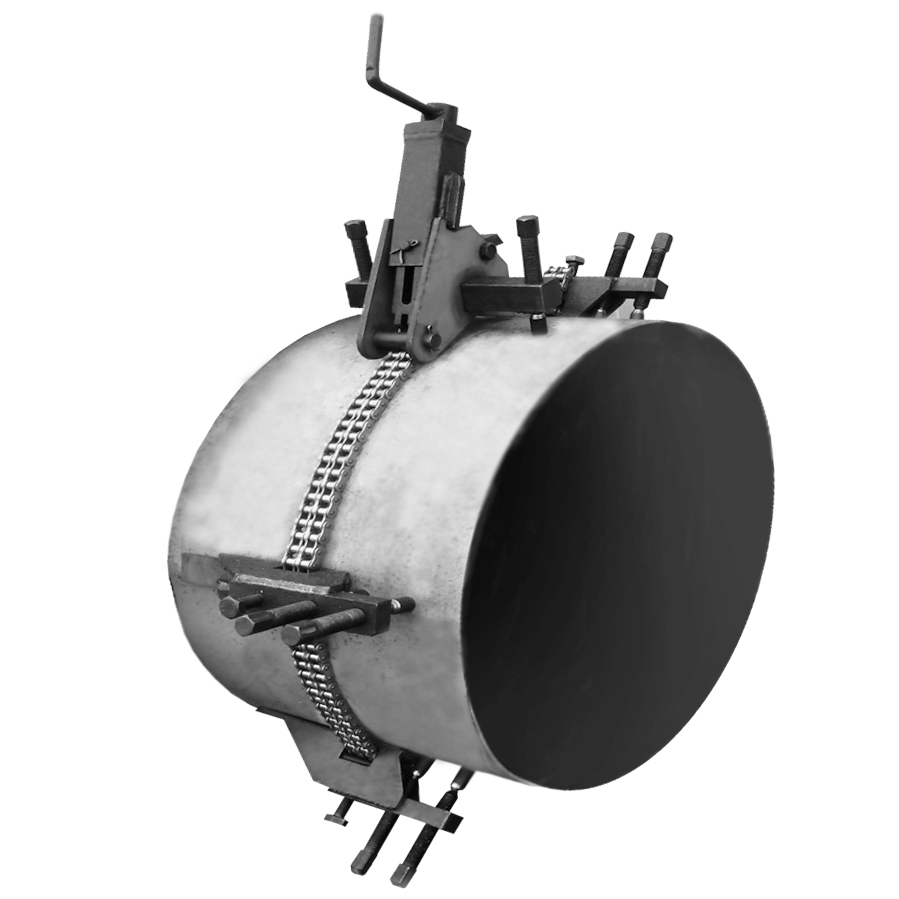

Центратор цепной ЦНЦ с ручным приводом предназначен для центровки стыков и точного выравнивания секций и отдельных труб диаметром от 57 до 1620 мм при сварке в полевых и цеховых условиях.

Цепной центратор с двумя упорными винтами ЦНЦ приводит в соответствие друг с другом обе стороны трубы для соединения под сварку.

Устройство уровня и поддержки центратора ЦНЦ позволяет прочно закрепить трубу, отвод, фланец и другие фитинги во время соединения и сварки.

Centrator CNC 001

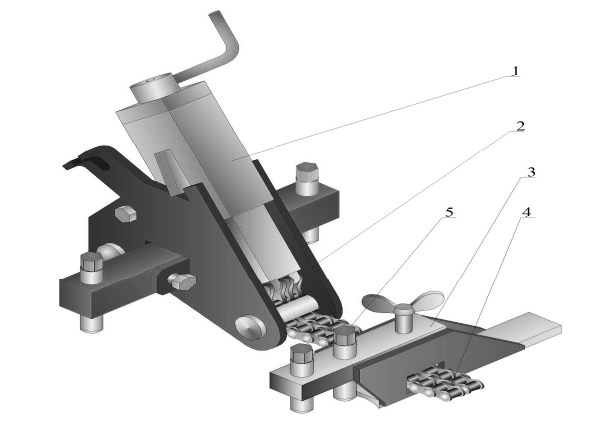

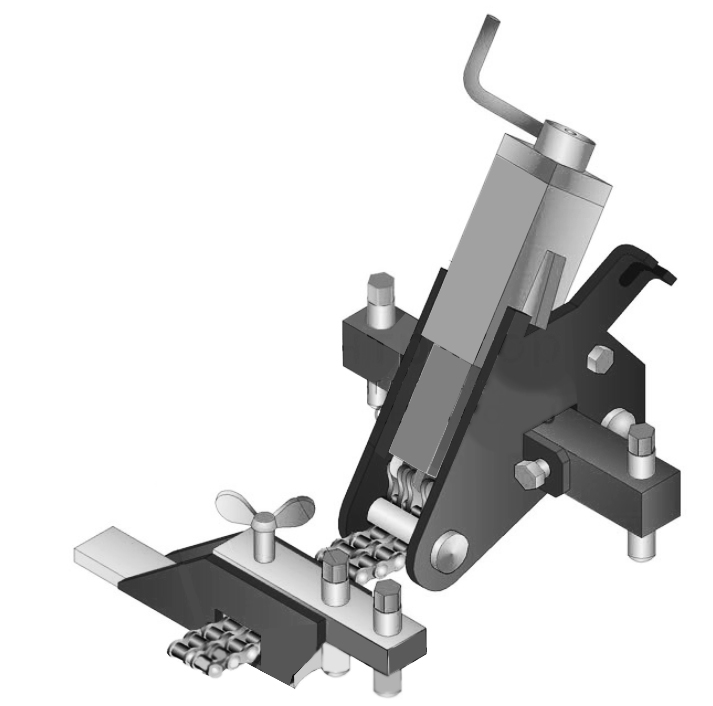

1,2 - блок натяжителя цепи; 3 - фиксирующая струбцина; 4 - центрирующая цепь; 5 - регулеровочные упорные болты;



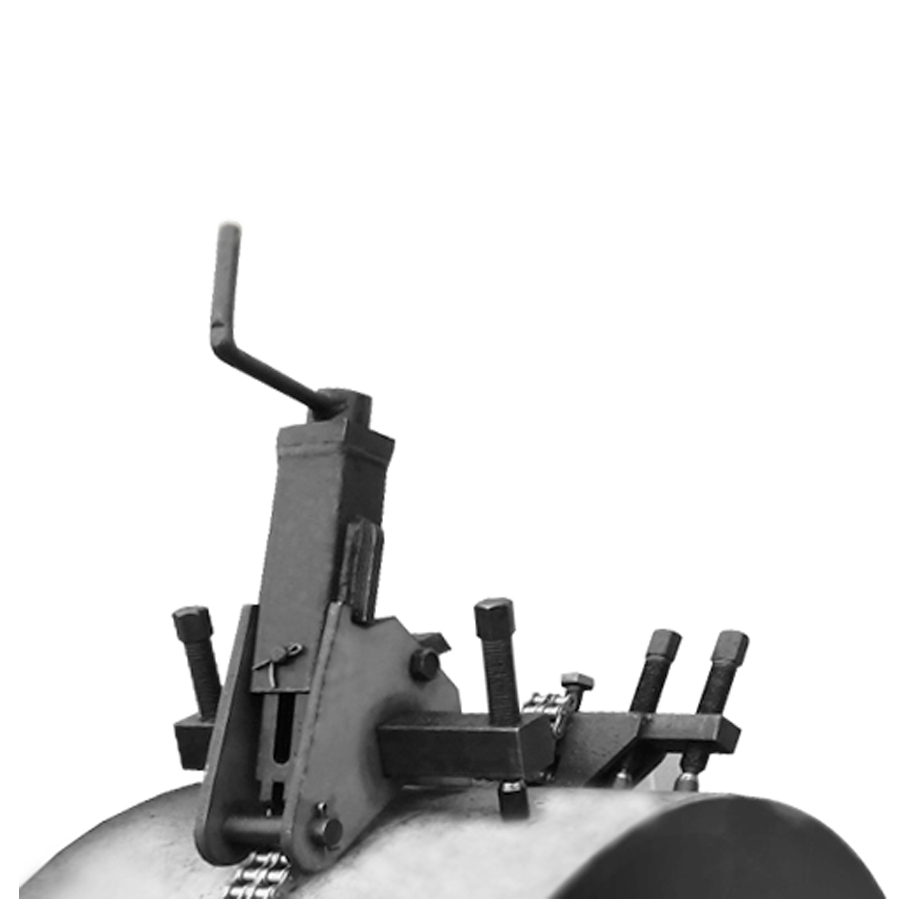

В блоке натяжителе установлен стопор цепи. После протаскивания цепи через блок натяжитель, фиксируемцепь стопором. Винт блока натяжителя должен находиться в нижнемположении.

Далее с помощью винта натяните цепь, так чтобы струбцины плотно прилегали к трубе, пятки упорных болтов должны быть выкручены так, чтобы быть вровень с дном струбцины. Упорные болты с пяткой, должны располагаться так, чтобы один болт находилсянад торцом одной трубы, второй, над торцом второй. Закрутите упорные болты до касания трубопровода и отпустите на один оборот.Подведите вторую, провернув ее так чтобы выступающая часть элипса трубы попадала на упорный болт.

Добейтесь полного совпаденияторцов труб, с помощью затягивания упорных ботов и сделайте прихватки.При необходимости повторите данную операцию, если есть местонесовпадения кромок.

Комплектация:

  • Цепной центратор ЦНЦ в сборе;
  • Цепь длиной, соответствующей модели центратора;
  • Блок натяжения цепи;
  • Комплект струбцин;
  • Комплект упорных винтов;
  • Ключ для упорных винтов;
  • Уровень и устройство поддержки фитингов
  • Инструкция;
  • Руководство по эксплуатации;
  • Паспорт

Преимущетсва:

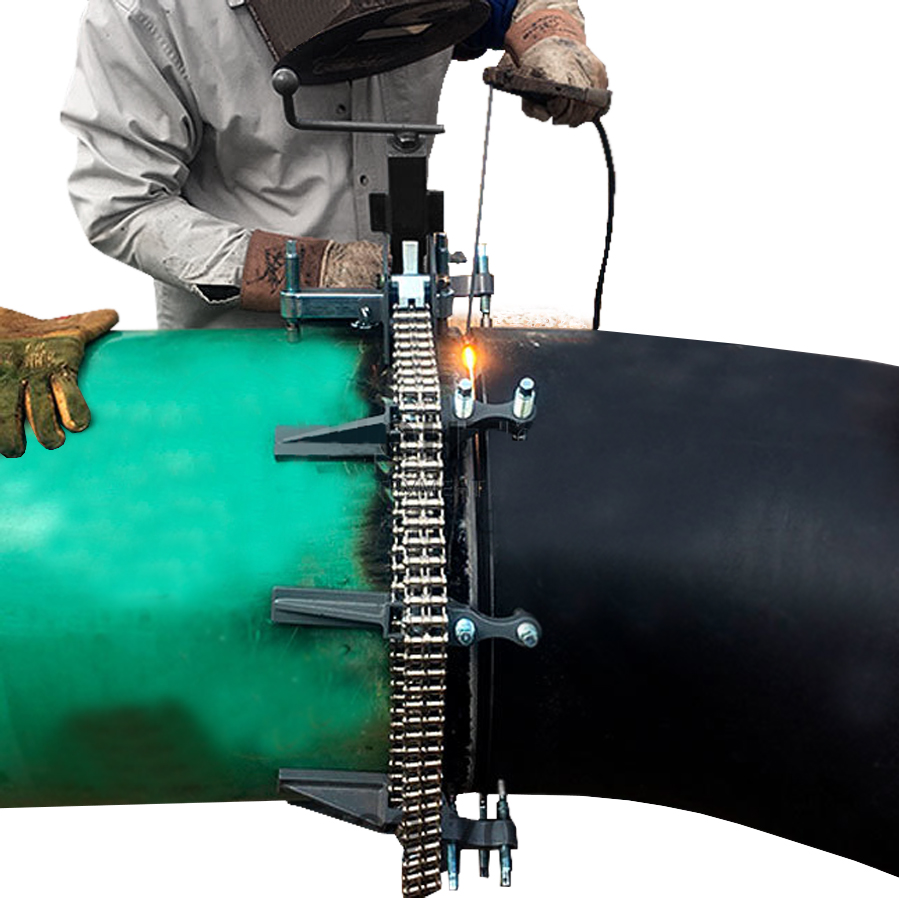

  • Сверхточный (струбцина с двумя упорными винтами позволяет производить сварку шва, не снимая центратора с трубы);
  • Точное соединение (струбцина с двумя упорными винтами, находящаяся по внешнему диаметру трубы, обеспечивает точное соединение и выравнивание труб с погрешностью 0,4 мм);
  • Безопасный (отводы, фланцы и другие фитинги поддерживаются уровнем и устройством поддержки, уменьшающими риск получения повреждений);
  • Универсальный (центратор соединяет и исправляет трубы, отводы, тройники и другие фитинги).
  • Материал изготовления – углеродистая или нержавеющая сталь;
  • Обеспечивается безопасность работы с трубами, находящимися в подвешенном состоянии;

Технические характеристики:

Модель цепного центратора Диаметр цинтрируемых труб, мм Масса цепного центратора, кг
Центратор цепной ЦНЦ-219 57-219 12 кг.
Центратор цепной ЦНЦ-530 159-530 18 кг
Центратор цепной ЦНЦ-1020                      219-1020 (159-1020)* 25 кг
Центратор цепной ЦНЦ-1620                    325-1620 (325-1820)* 40 кг

 * Возможно изготовление в более широком диапазоне ДУ труб.

Дополнительная информация:

Центратор цепной серии ЦНЦ является аналогом цепного центратора с двумя упорными винтами "Double Jackscrew Chain Clamp" Компании Mathey Dearman Inc.  (США), а так же одной из модефикаций цепного центратора Single Jackscrew Chain Clamp, применяется для соединения труб под сварку.

Центраторы могут быть переоборудованы для работы с трубами из нержавеющей стали и других особых сплавов. Просто замените роликовую цепь на ту, которая сделана из нержавеющей стали, а также другие компоненты центратора, что позволит работать с трубами из нержавеющей стали.
