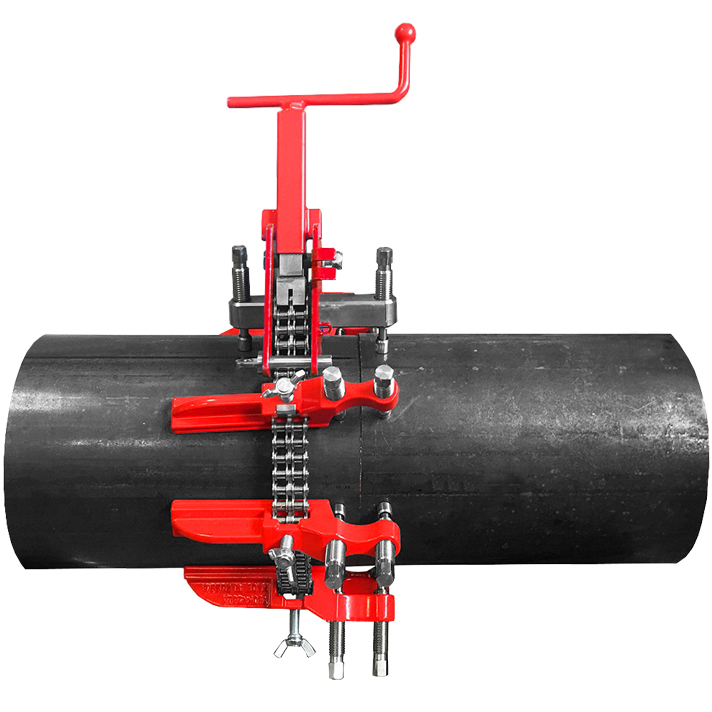

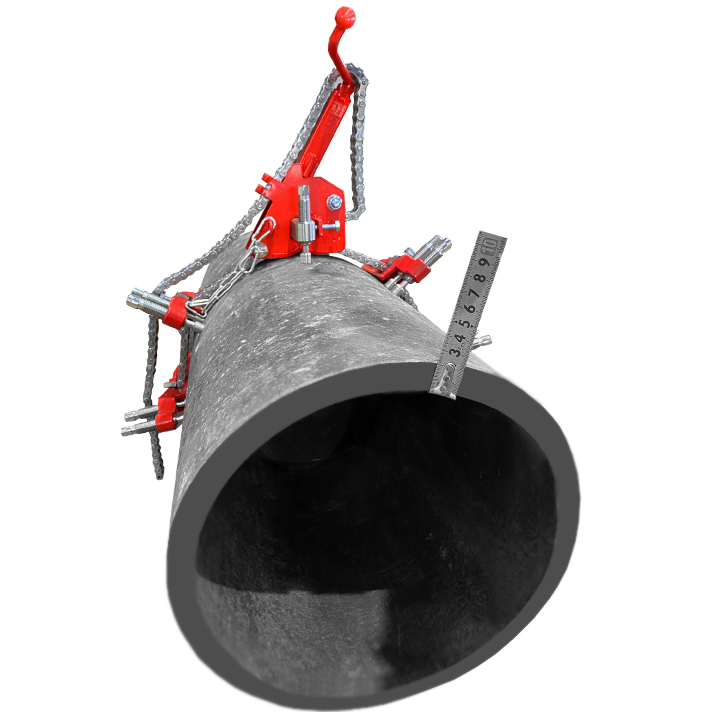

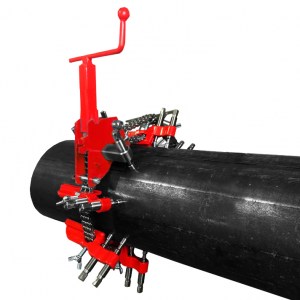

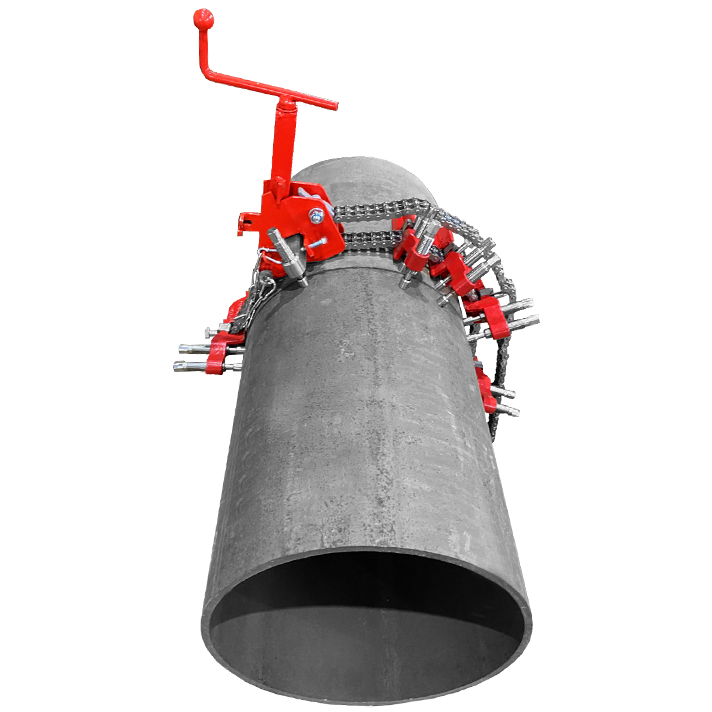

Цепной центратор с двумя упорными винтами Universal Clamp

Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Цепной центратор с двумя упорными винтами
Стоимость по запросу Узнать цену Написать в WhatsApp
Артикул: TT2031
Гарантия
Прямые поставки
Безналичный расчет
Доставка до ТК бесплатно

Центатор цепной однорядный предназначен для выравнивания и компенсации перегиба труб, применяют для сварки трубопроводов малого и среднего диаметра. Главное достоинство центраторов такого типа – очень большой диапазон диаметров, который можно охватить, используя лишь одно приспособление.

Также центраторы цепные способны выравнивать эллипсоидность трубы, приближая форму к идеальной окружности, что упрощает процесс соединения участков при сварке.Погрешность центратора при исправлении формы трубы всего 0,4 мм.

На всех струбцинах цепных центраторов имеется 2 упорных болта, а это значит, что оба конца изделия будут надежно зафиксированы. Но если вам все же нужен только 1 болт, просто открутите второй.

Наконец, еще одно важное преимущество механизма – возможность компоновать не только прямые, но и фитинговые секции Г-образной и Т-образной формы.Специализированные усиленные домкраты и двойные устройства блокировки с легкостью справляются практически с любой трубой.Зажимы могут поставляться с дополнительным крутящим моментом.Реформирование трубы возможно по обе стороны от сварного шва благодаря сверхмощному домкрату и основному блоку.

Cep uneversal 004

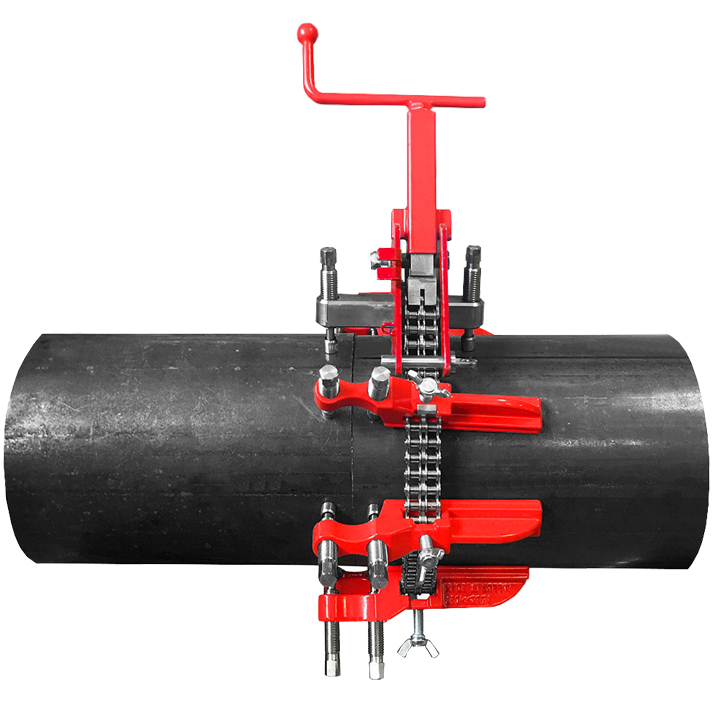

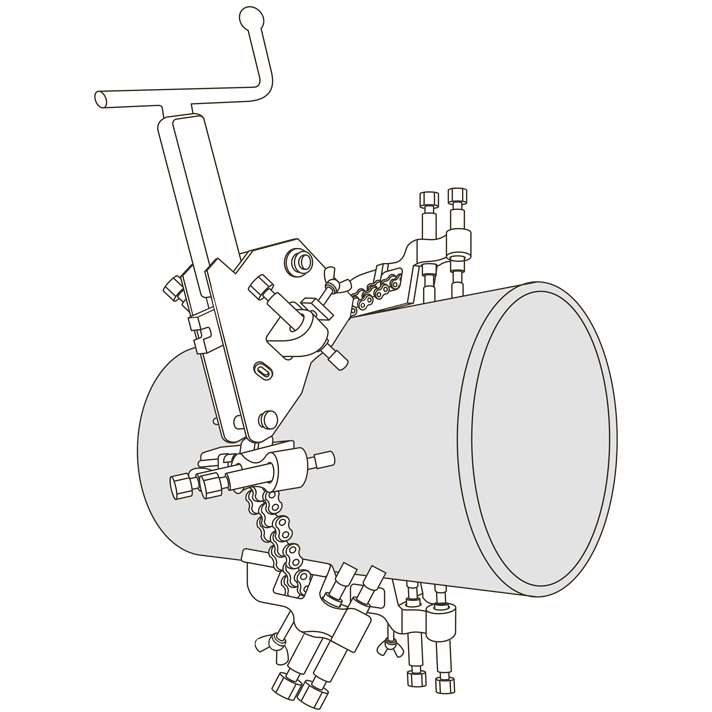

1-основной блок;2 - крепления упора; 3 - упор фиксатора цепи; 4 - болт фиксатора цепи; 5 - цепь; 6 - гайка; 7 - упорный винт; 8 - упор; 9 - устройство точной регулеровки; 10 - цепь;

В блоке натяжителе установлен стопор цепи. После протаскивания цепи через блок натяжитель, фиксируем цепь стопором. Винт блока натяжителя должен находиться в нижнем положении.

Cep uneversal 005

 9 - устройство точной регулеровки; 12 - болт фиксатор цепи; 13 - пластина защитная; 14 - струбцина;

Далее с помощью винта натяните цепь, так чтобы струбцины плотно прилегали к трубе, пятки упорных болтов должны быть выкручены так, что бы быть вровень с дном струбцины. Упорные болты с пяткой, должны располагаться так, чтобы один болт находился над торцом одной трубы, второй, над торцом второй. Закрутите упорные болты до касания трубопровода и отпустите на один оборот. Подведите вторую, провернув ее так чтобы выступающая часть элипса трубы попадала на упорный болт.

Добейтесь полного совпаденияторцов труб, с помощью затягивания упорных ботов и сделайте прихватки. При необходимости повторите данную операцию, если есть местонесовпадения кромок.

Высококачественный легковесный сплав  струбцин  и антикоррозийное порошковое покрытие всех деталей обеспечивает удобство в работе, надежность и долговечность,  даже при использовании центратора в местах с наличием воды.

ВАРИАНТЫ ПРИМЕНЕНИЯ ЦЕНТРАТОРА

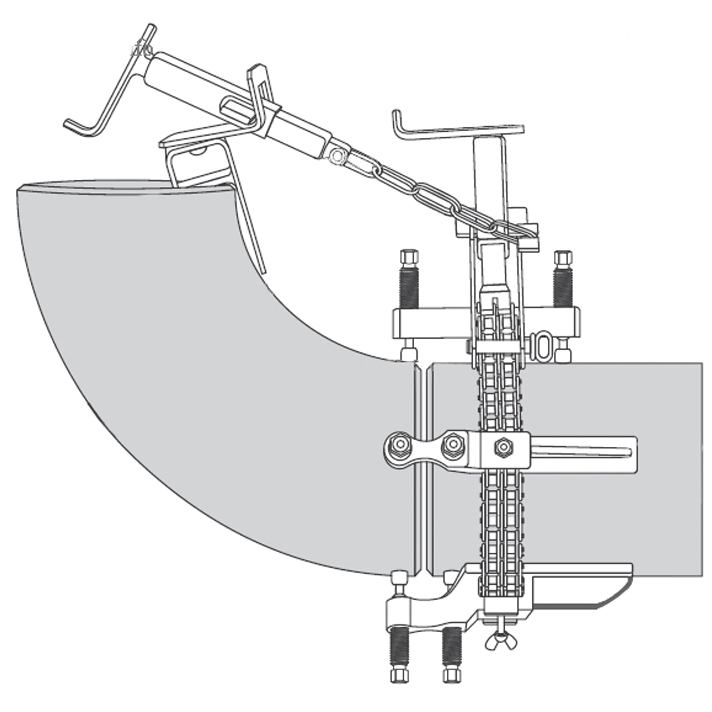

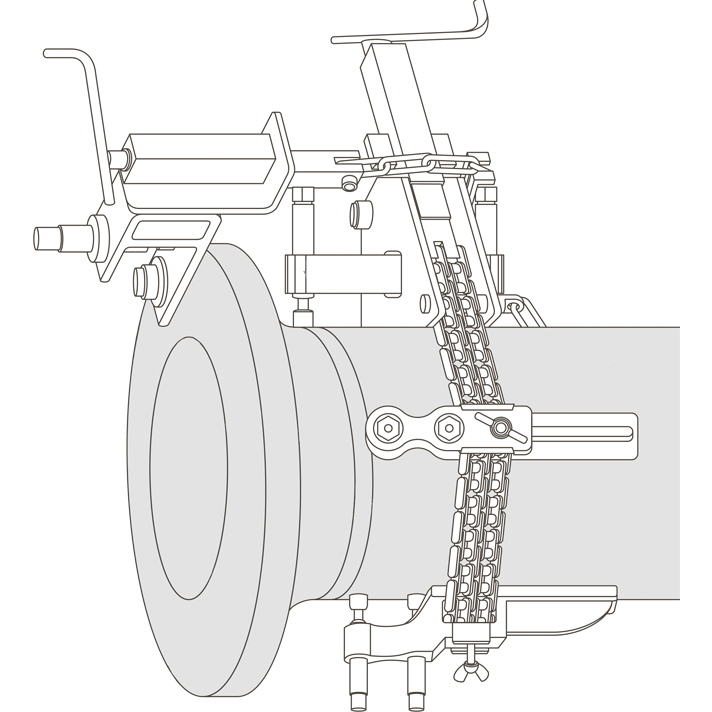

Cep uneversal 001Cep uneversal 002Cep uneversal 003













Комплектация:

  • Основной блок c механизмом фиксации цепи - 1шт.;
  • Устройство натяжение цепи с двумя болтами - 1 шт.;
  • Поддерживающее устройство для фланцев и отводов с цепью - 1шт.;
  • Цепь с длинной в зависимости от модели центратора - 1 шт.;
  • Струбцины с двумя регулировочными болтами - кол-во по таблице №1 согласно модели;
  • Ключ для регулировочных болтов - 2 шт.;

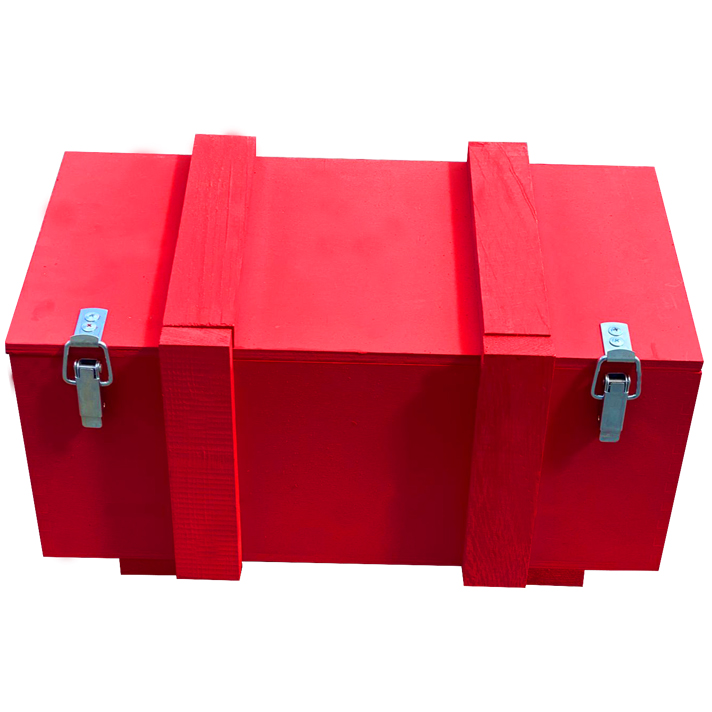

  • Ящик для хранения - 1шт.;
  • Комплект упорных винтов;
  • Уровень и устройство поддержки фитингов;
  • Инструкция;
  • Руководство по эксплуатации;
  • Паспорт;

Преимущетсва:

  • Сверхточный (струбцина с двумя упорными винтами позволяет производить сварку шва, не снимая центратора с трубы);
  • Точное соединение (струбцина с двумя упорными винтами, находящаяся по внешнему диаметру трубы, обеспечивает точное соединение и выравнивание труб с погрешностью 0,4 мм);
  • Безопасный (отводы, фланцы и другие фитинги поддерживаются уровнем и устройством поддержки, уменьшающими риск получения повреждений);
  • Универсальный (центратор соединяет и исправляет трубы, отводы, тройники и другие фитинги).
  • Материал изготовления – углеродистая или нержавеющая сталь;
  • Обеспечивается безопасность работы с трубами, находящимися в подвешенном состоянии;
  • Погрешность центратора при исправлении формы трубы всего 0,4 мм;
  • Оригинальная конструкция струбцин позволяет получить удобный доступ к месту сварки;
  • Необходимый инстремент для регулировки и работы центратора в комплекте;
  • Удобный ящик для хранения цетратора;
  • Устройство для сварки отводов и фланцев входит в комплект;

Технические характеристики:

Модель цепного центратора Universal Clamp Диаметр цинтрируемых труб, мм Количество струбцин Количество ркглировочных болтов                       Масса цепного центратора, кг
UC-1 25-320           3          6+2* 8 кг.
UC-2 100-530 7 17+2* 14 кг.
UC-3   254-914  8 16+2* 18 кг.
UC-4    254-1372  13 26+2* 27 кг.
UC-5 254-1829 17 34+2* 30 кг.

По желанию заказчика размер цепи в комплектации центратора может быть изменен.

*Два дополнительных болта используются в устройстве натяжения цепи

Дополнительная информация:

Центратор цепной Universal Clamp является аналогом цепного центратора с двумя упорными винтами "Double Jackscrew Chain Clamp" Компании Mathey Dearman Inc.  (США), а так же одной из модефикаций цепного центратора Single Jackscrew Chain Clamp, применяется для соединения труб под сварку.

Центраторы могут быть переоборудованы для работы с трубами из нержавеющей стали и других особых сплавов. Просто замените роликовую цепь на ту, которая сделана из нержавеющей стали, а также другие компоненты центратора, что позволит работать с трубами из нержавеющей стали.
