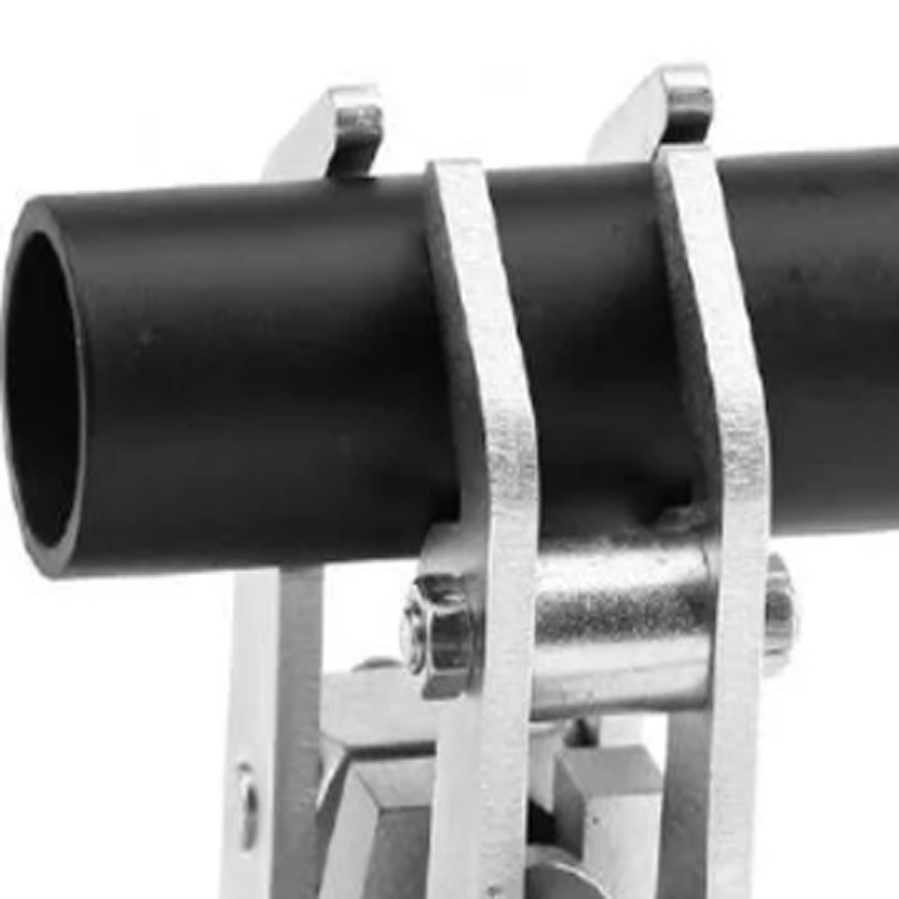

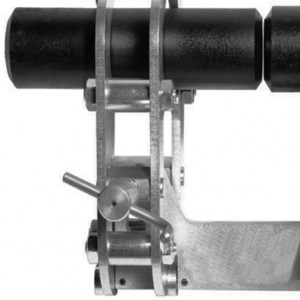

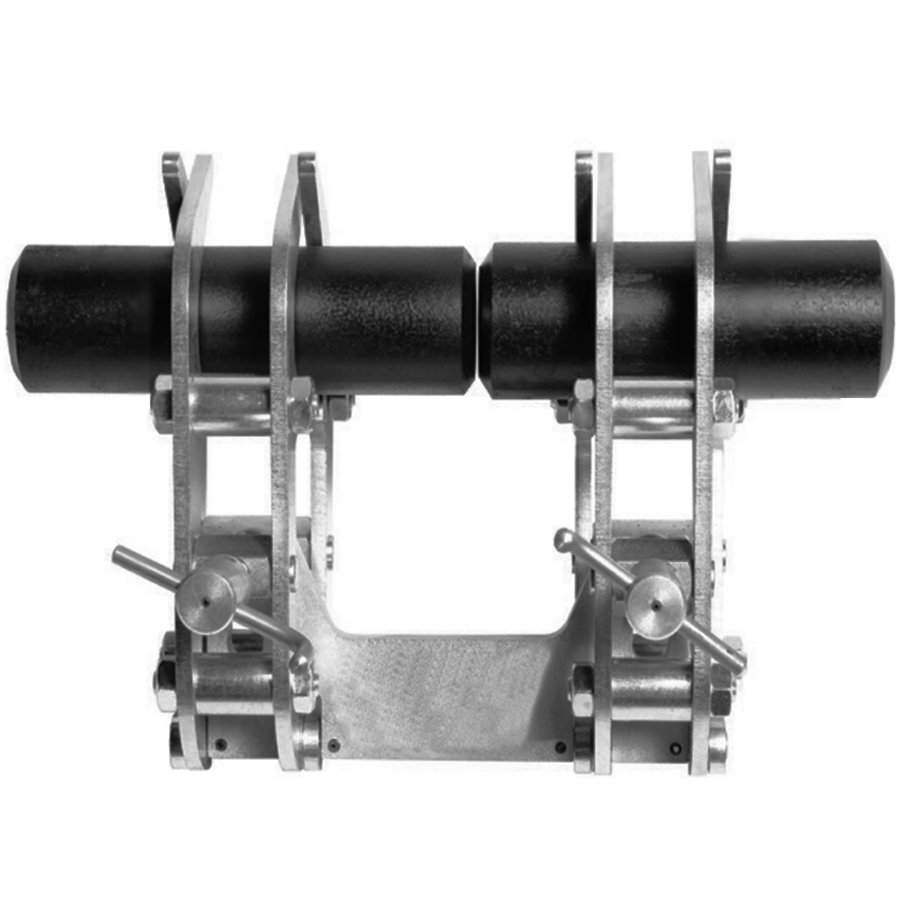

Наружный центратор Тип 1a Centromat®
Внешние центровочные зажимы для быстрого и точного выравнивания труб равного или разного диаметра по общей осевой линии.
Быстрое, надежное, точное центрирование и зажим труб, валов и круглых стержней - в том числе при большой разнице диаметров, благодаря автоматической коррекции положения соединяемых элементов.
Без дополнительного выравнивания, без помощников, без промежуточного контроля. Места сварки всегда доступны со всех сторон.
Для быстрого и точного выравнивания труб одинакового или разного диаметра по общей осевой линии. Автоматическая компенсация диаметра. Нет необходимости вносить дополнительные коррективы. Все детали остаются легкодоступными для сварки.
Чтобы избежать электролитической коррозии, мы поставляем версии с опорами из нержавеющей стали (VA 12CrNi177 1.4310).
Комплектация:
- Центратор в сборе;
- Регулировочные стопорные винты;
- Инструкция по эксрлуатации;
- Паспорт;
- Гарантийный талон;
Преимущества:
- Немецкое качество сборки;
- Простота в эксплуатации;
- Возможность работать одому без дополнительного выравнивания;
- Возможность центрирования труб при большой разнице диаметров;
- Выполнен из высокопрочной стали с антикоррозионным покрытием;
- Идиально подогнанные дитали конструкции;
- Усиленные прижимные винты;
- Возможность раотать от -40 до + 70 °С;
- Длительный срок службы;
Технические характеристики:
|
Tипоразмер А |
10 - 70 мм |
|
Bес |
2,10 кг |
|
Tипоразмер B |
40 - 140 мм |
|
Bес |
5,90 кг |
|
Tипоразмер C |
75 -330 мм |
|
Вес |
26 кг |
|

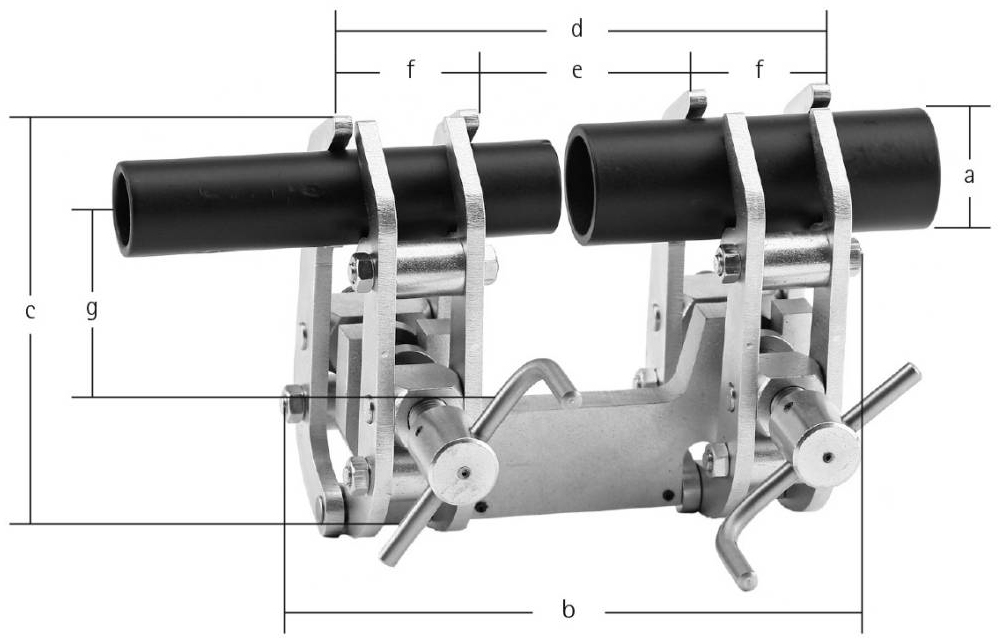

Size A |
Size B |
Size C |
|
a)10 - 70 mm b)160 mm c)125 mm d)140 mm e)57 mm f)41 mm g)65 mm |
a)40 - 140 mm b)210 mm c)200 mm d)190 mm e)82 mm f)55 mm g)95 mm |
a)75 - 330 mm b)360 mm c)400 mm d)350 mm e)115 mm f)115 mm g)235 mm |
Дополнительная информация:
Принцип работы
Перед сваркой двух деталей или труб центратор необходимо зафиксировать на трубе, подвести вторую деталь или трубу, соединить стыки деталей. Завинтить фиксирующие элементы до полной фиксации. После этого «прихватить» сваркой стыки деталей в нескольких местах и извлечь центратор, отвинчивая фиксирующие элементы. После этого можно выполнять основной сварочный шов.
Техническое обслуживание
При правильной и аккуратной эксплуатации центратор не нуждается в техническом обслуживании. После работы необходимо протирать центратор ветошью и удалять с него все посторонние частицы, например, застывшие капли металла от сварки.
