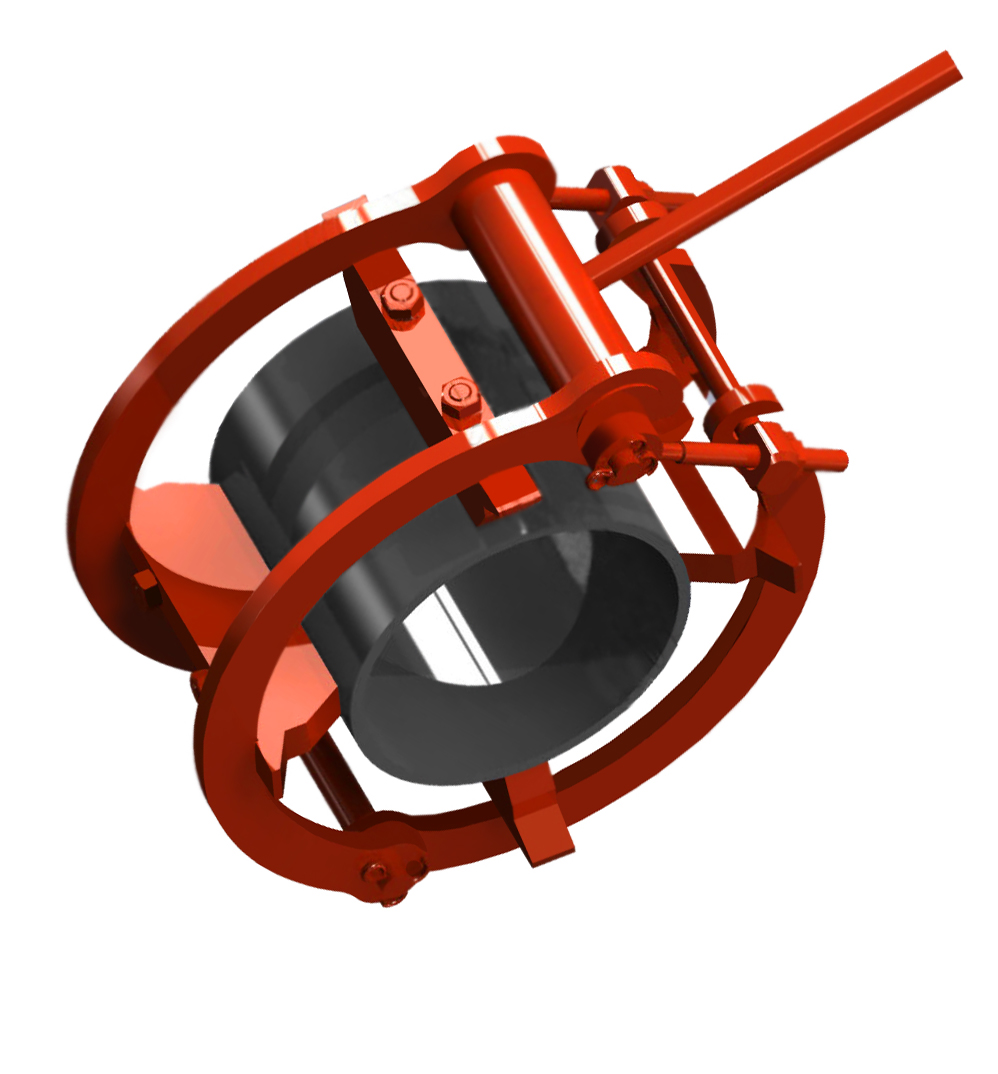

Центраторы наружные эксцентриковые ЦНЭ предназначены для центровки торцов труб диаметром от 89 до 426 мм при сварке.
Центраторы ЦНЭ состоят из двух или трех дуг с опорами и эксцентрикового зажима.
Путем применения проставок или перестановки осей каждый ЦНЖ используется для труб нескольких диаметров.

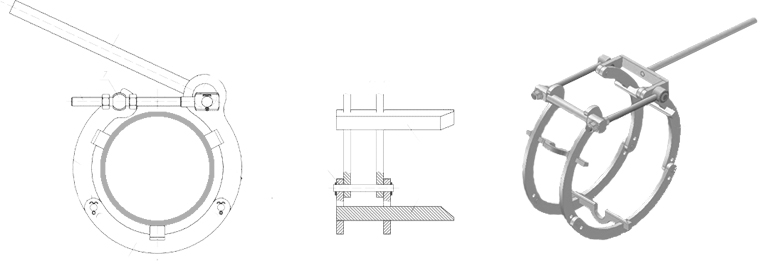

1,2 - дуга центратора; 3 - эксцентрик; 4 - тяга; 5 - перекладина; 6 - рукоятка; 7 - опора; 8 - ось;
Центраторы эксцентриковые состоят из двух или трех легированных стальных дуг рамочного типа, соединённых друг с другом осями.
Модель: |
Диапазон труб, мм: |
Масса, кг: |
ЦНЭ 5- 15 | 57; 89; 108; 114; 133; 140; 159 | 6,5 |
ЦНЭ 8-15 |
89; 108; 114; 133; 140; 159 |
7,0 |
ЦНЭ 16-21 |
168-219 |
11,7 и 14,7 |
ЦНЭ 27-32 |
273-325 |
13,9 и 17,7 |
ЦНЭ 37-42 |
377-426 |
15,5 и 19,3 |
ВНИМАНИЕ! Мы производим центратор эксцентриковый на любой диаметр трубы. По желанию заказчика наши специалисты готовы разработать и испытать любые размеры эксцентриковых центраторов ЦНЭ!
