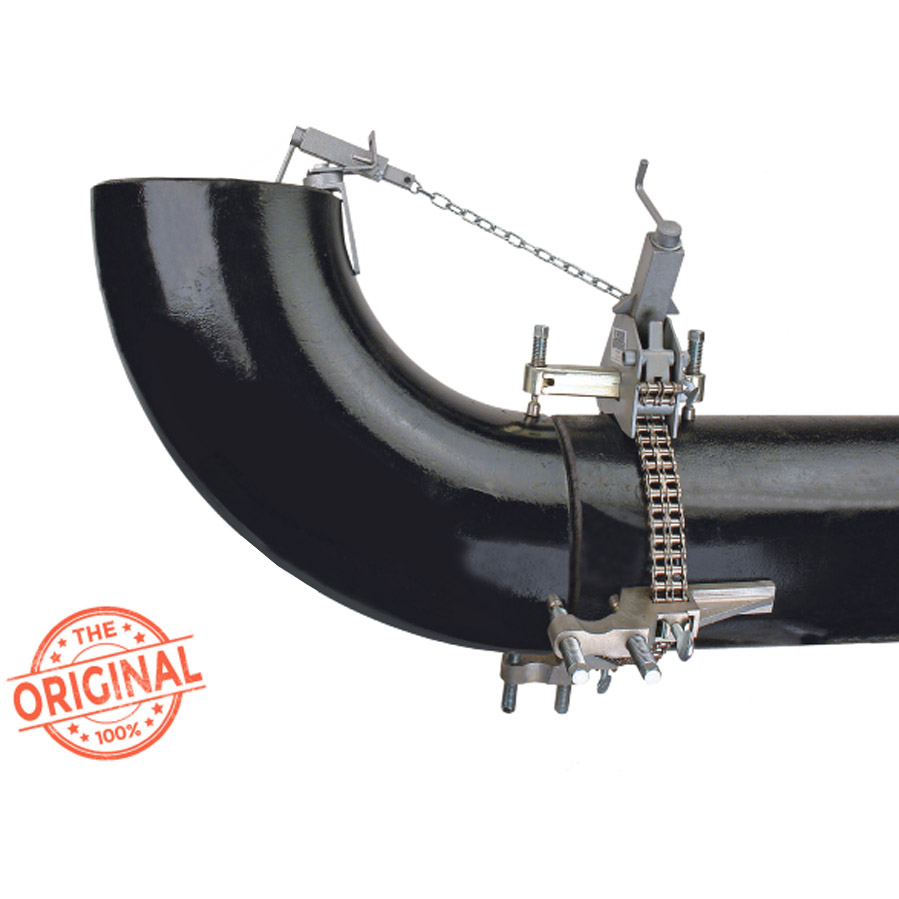

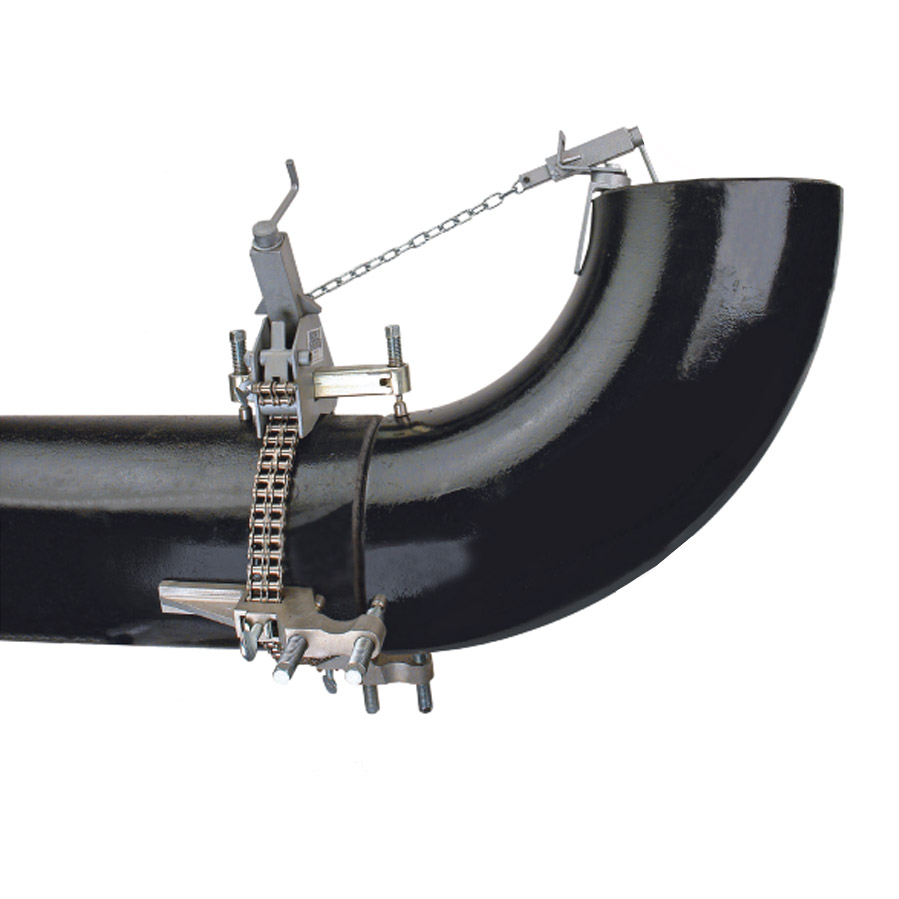

Центратор цепной с двумя упорными винтами «Double Jackscrew Chain Clamp»

Самый современный метод соединения труб и фитингов, а также исправления эллипсности при максимальной безопасности для сварщика.

Один цепной центратор применяется почти на всем диапазоне диаметров труб — соединяет и выравнивает трубы диаметром от 25 до 1372 мм.

Второй винт на струбцине позволяет исправлять форму окружности на обеих соединяемых трубах. Имеет дополнительное свободное пространство под струбциной для сварки электродом. При работе с нержавеющими трубами направляющие струбцины, главный блок, уровень и устройство поддержки фитингов могут быть изготовлены из нержавеющей стали. Возможна комплектация цепью из нержавеющей стали, распорными винтами для установки точного зазора между трубами. Для использования данной модели центратора при исправлении эллипсности труб свяжитесь с представителем компании-производителя и сообщите толщину стенки и марку стали трубы.

• Дополнительный зазор при сварке - Конструкция домкрата обеспечивает дополнительный зазор, поэтому сварку можно легко завершить с помощью зажима на месте.

• Точное выравнивание - Двойные домкраты, расположенные на расстоянии по диаметру трубы, позволяют производить реформирование с обеих сторон соединения с точностью до 1/64" (.4 мм)

• Сверхпрочный - Выравнивает трубу с толщиной стенки до 80 мм

• Широкий спектр применения - Поддержка, выравнивание и переформирование колен, тройников и других фитингов, которые не могут быть выполнены зажимами для сепаратора; один цепной зажим охватывает диапазон из 8 зажимов для сепаратора.

• Универсальность - Благодаря стандартному уровню и опорному устройству зажим может быть сконфигурирован для выравнивания, переформирования и поддержки практически любого типа фитингов для сварки.

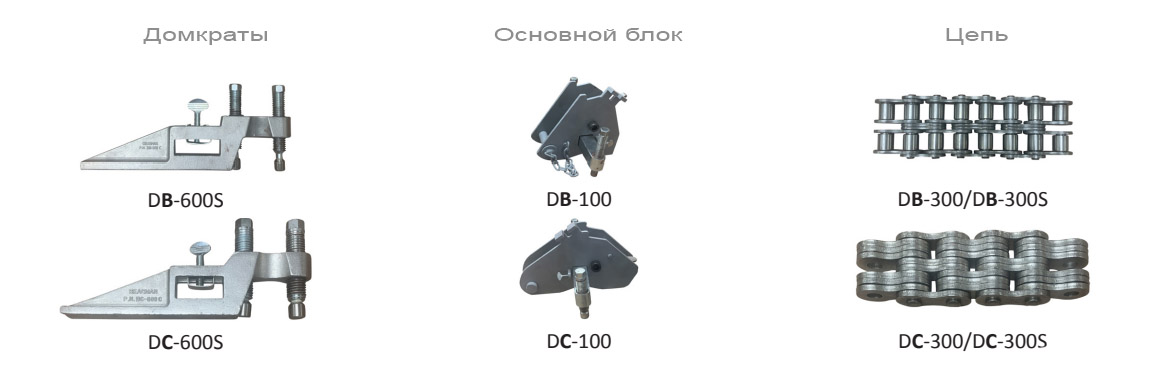

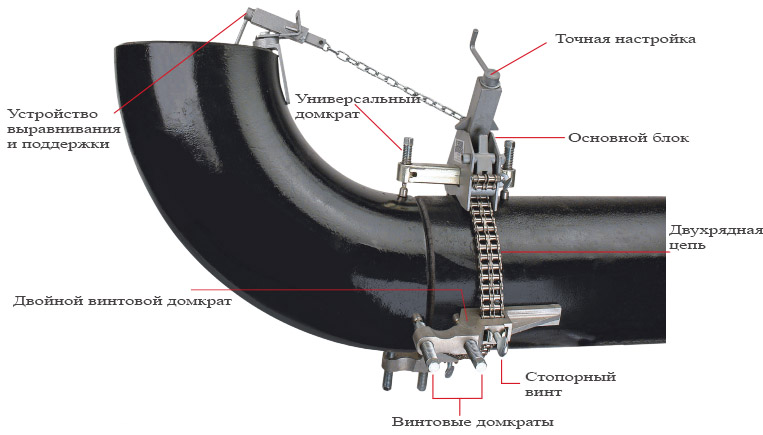

Комплектация:

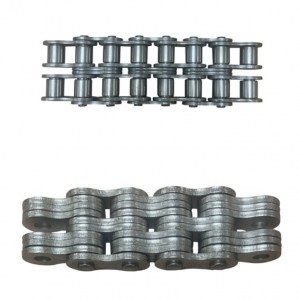

• Никелированная двухшпиндельная роликовая цепь из углеродистой стали или нержавеющей стали

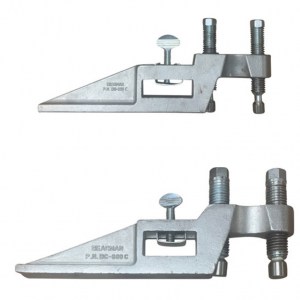

•  Двойные винтовые домкраты  - количество, указанное в спецификациях

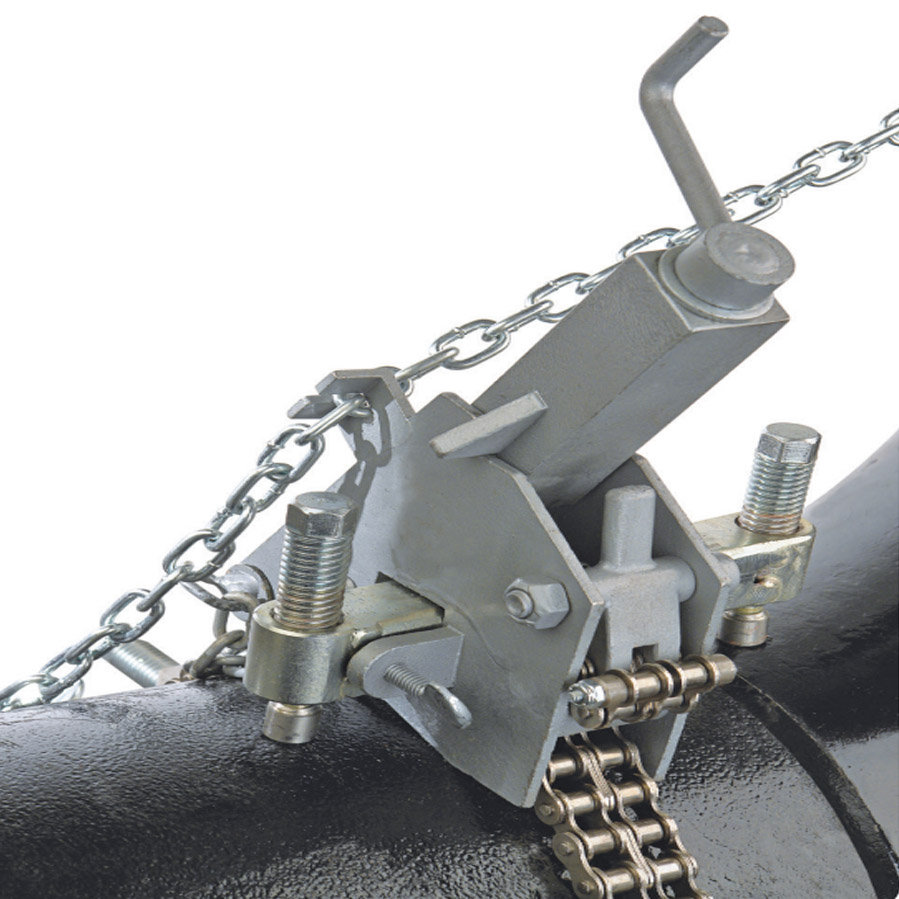

• Основной блок натяжения цепи;
• Устройство для выравнивания и поддержки;
• Стержень прерывателя с винтовым домкратом с гнездом;
• Запасные части ЗИП;
• Комплект струбцин;
• Комплект упорных винтов;
• Сверхмощный ящик для хранения;
• Инструкция;
• Паспорт;
• Гарантийный талон;

Дополнительные аксессуары

• Уровень и устройство поддержки фитингов;
• Распорный винт для установки точного зазора;

Преимущества:

• Заводское европейское качество сборки;
• Дополнительный зазор при сварке;
• Точное выравнивание;
• Сверхпрочный;
• Широкий спектр применения;
• Универсальность;
• Простота в эксплуатации;
• Возможность точного центрирования и зажима труб неограниченной длины
• Выполнена из высокопрочной стали с защитным покрытием;
• Усиленный прижимной винт;
• Возможность раотать от -40 до + 70 °С;

Технические характеристики:

*SS — модель для соединения нержавеющих труб.

Дополнительная информация:

Важно! Согласно американским и европейским стандартам, в технических параметрах для всего оборудования диаметры от ½" до 12" (17,7 — 305 мм) указаны как внутренние диаметры трубы. Начиная с диаметра 14" номинальный внутренний диаметр трубы совпадает с наружным диаметром. Для определения реального наружного диаметра труб смотрите таблицу соответствия внутренних диаметров США и наружных диаметров России.

Важно! Никогда не используйте цепной центратор для поднятия труб. Центратор работает только с оригинальной цепью, поставляемой компанией Mathey Dearman Inc. (США).
