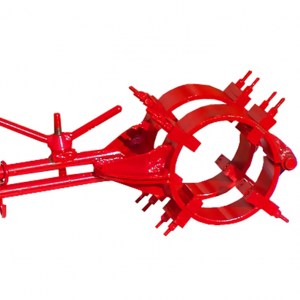

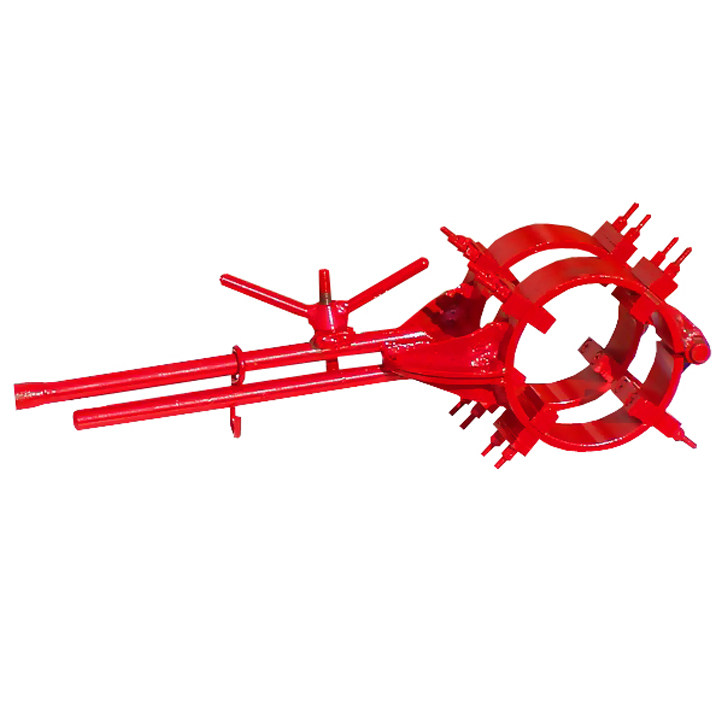

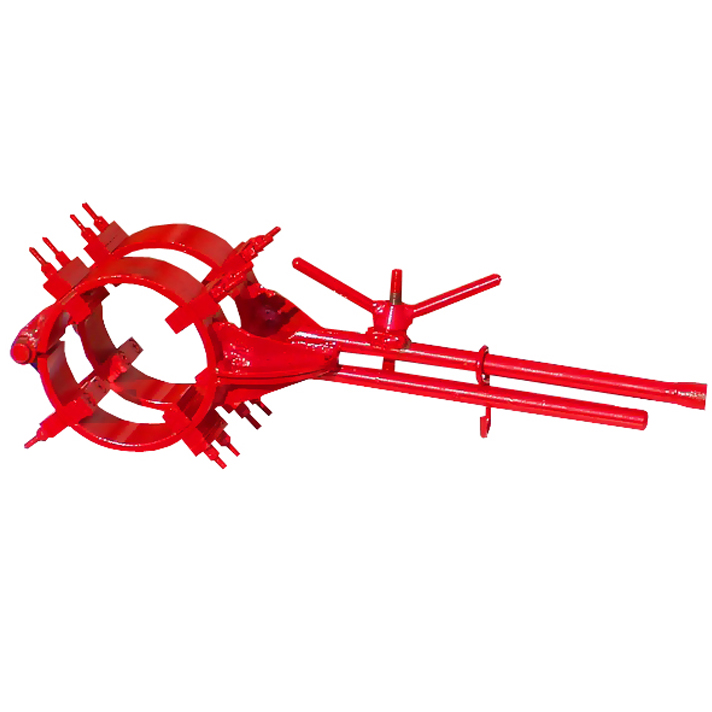

Центратор предназначены для центровки торцов труб при монтаже перед сваркой диаметром от 37 мм до 57 мм и от 57 мм до 114 мм.
Механизм захвата - клещевой.Маталлический клещевой центратор для труб состоит из легированных стальных сегментов марки 09Г2С, соединённых друг с другом шплинтом, и стяжным винтовым механизмом.
Опорные вкладыши на центраторе ЦНК изготовлены из той же легированной стали 09Г2С и предназначены для четкого и жесткого центрирования труб между собой.
Комплектация:
- Центратор клещевой типа ЦНК в сборе;
- Руководство по эксплуатации – 1 шт;
- Паспорт;
Преимущества:
- Простота конструкции обеспечивает надежность и долговечность работы в самых тяжелых условиях эксплуатации;
- Может использоваться в большом диапазоне типоразмеров труб.
Технические характеристики:
Модель центратора
|
Тип
|
Диаметр труб,мм
|
Вес,кг
|
Центратор ЦНК-3-01
|
Клещевой
|
32, 57 мм
|
5,1
|
Центратор ЦНК-3
|
Клещевой
|
57, 63, 70, 76, 83, 89, 102, 108, 114 мм
|
6
|
Дополнительная информация:
Важно! Центраторы даннго типа не предназначаются для исправления элипсности труб и кривизны ( откланение геометрии края трубы) и не убирают неровности и вмятины края трубы.
