Машина МФ в сборе - 1шт.
Фиксатор (фреза) - 1шт.
Прокладка - 1шт.
Режущая пластина - 16шт.
Болт зажимной - 16шт.
Болт 6-гранный М6х28 - 1шт.
Шайба - 1шт.
Контргайка - 1шт.
Паспорт
Инструкция по эксплуатации
Гарантийный лист
1.Компактный и современный дизайн;
2.Получение высокого качества обработанной поверхности;
3.Возможность торцевания и получение фаски шириной до 20 мм;
4.Способность обработки торцов труб диаметром более 160 мм;
5.Легкость управления;

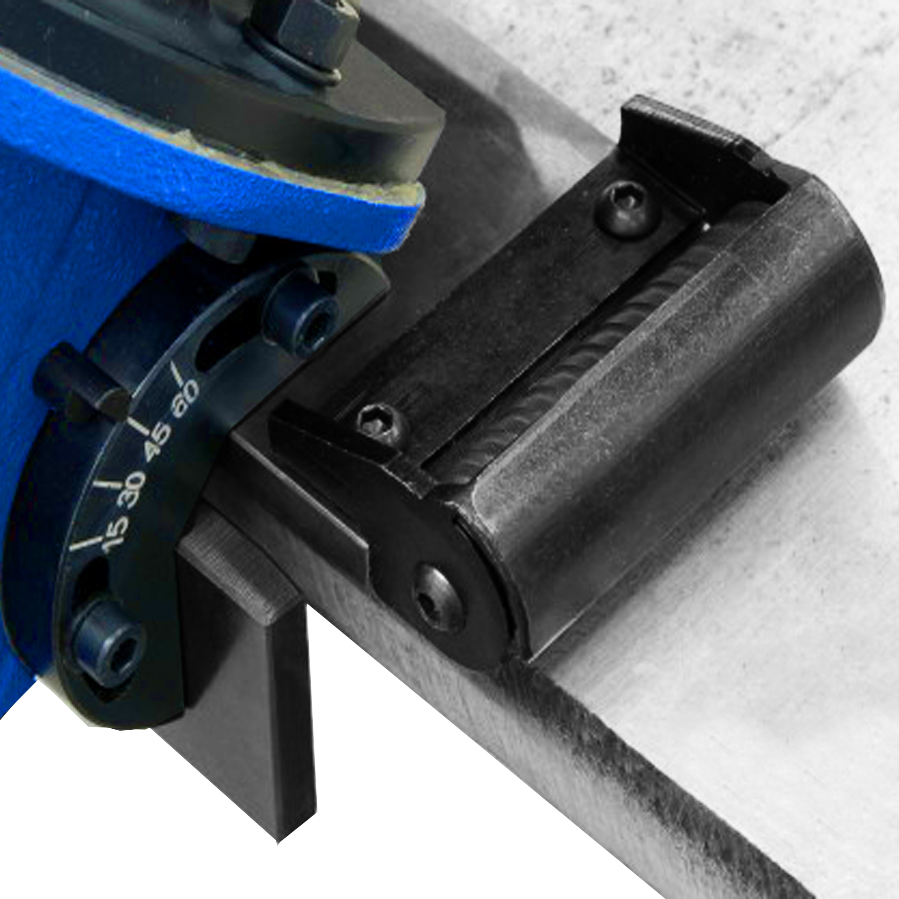

6.Диапазон регулировки фаски от 0 до 60 градусов;
7.Работает в ограниченном пространстве;
8.Низкая себестоимость операции,высокое качество поверхности после обработки;
9.Работает по листу любой толщины;
10.позволяет снимать фаску в пределах от 0 до 60 градусов, а так же торцевать кромку;
11.Несущая конструкция фаскореза изготовлена из алюминия и стали;

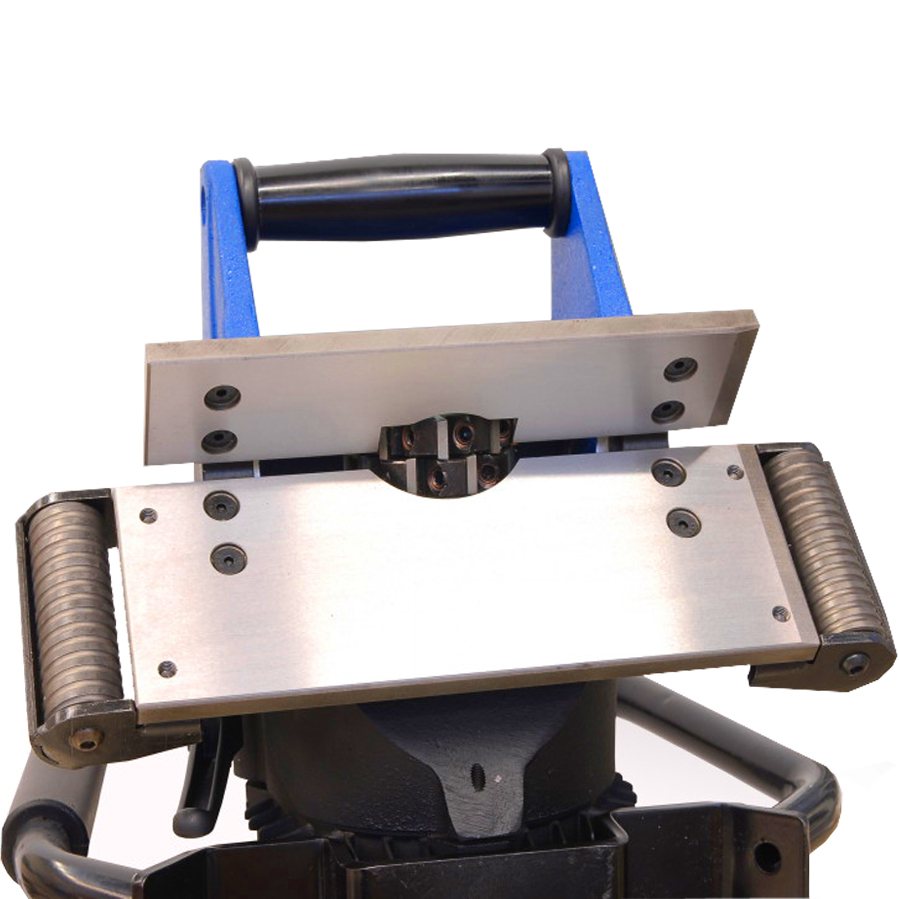

12.Рабочий стол из закаленной стали оснащен вращающимися роликами;
13.Простая ручная подача благодаря удобной ручке;
Двигатель |
Одно и трехфазный, 230/400 В, 1,5 кВт, 50/60 Гц |
Мах.ширина фаски |
21 мм |
Глубина фаски |
0-15 мм |
Угол снятия фаски |
0°-60° |
Скорость вращения фрезы |
2900 об/мин |
Фреза |
Ø 60 мм |
Количество фрез — |
2 шт. |
Количество твердосплавных пластин на фрезе |
9 шт. |
Применение |
Сталь, нержавеющая сталь и легкие сплавы |
Вес |
19 кг |
Размер |
250×250×370 мм |
Размер с упаковкой |
440×320×330 мм |
Порядок работы:

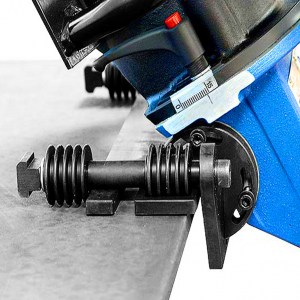

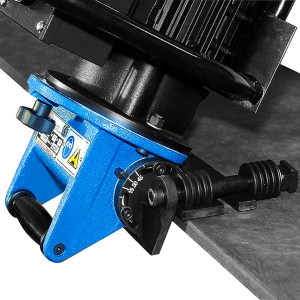

Агрегаты располагаются на кромке листа таким образом: горизонтальная направляющая располагается на кромке листа, а вертикальная направляющая — на торце листа. Агрегаты перемещаются вдоль кромки в ручную, не обнаруживая затруднений и вибраций в процессе работы. Скорость обработки зависит от материала и ширины и достигает 1,5 метров/мин
Агрегаты достаточно легкие — 13 кг, что позволяет применять их без дополнительных приспособлений. Для улучшения условий работы оператора желательно использовать балансирные подвесы.

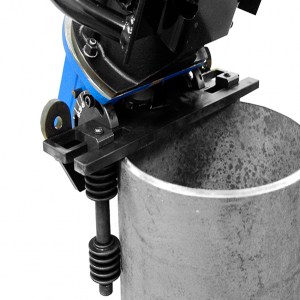

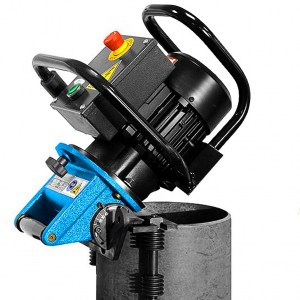

Обработка торцов труб:
Для наружной обработки торцов труб диаметром от 160 мм имеется дополнительное приспособление, применимое для каждой из моделей
Торцевание:
Применяя дополнительное приспособление, можно выполнять торцевание кромки, т. е. фрезерование под прямым углом.
Агрегат (машина) для снятия фасок МФ 760 предназначен для обработки кромок листовых материалов и торцов труб под сварку. Обработать можно заготовки из углеродистой и нержавеющей сталей и невязких цветных металлов. Это переносной кромкофрезерный агрегат, оборудованный устройствами изменения угла снимаемой фаски и вылета фрезы с ручной подачей. Встроенная электромеханическая система обеспечивает стабильную работу электропривода и предохраняет электрические цепи от перегрузок.
