Кромкорез PRO 40 PBS разработан для обработки торцов труб, резервуаров в диапазоне диаметров от 200 мм до 2 000 мм (8’’- 40”) и под углами от 0° до 60°, с шириной фаски до 30 мм. Возможно снятие внутренней фаски и в том числе типа J.
В машине уже конструктивно предусмотрен суппорт – копир, очень важная деталь при работе с трубами имеющими эллипсность.
Стационарный кромкорез PRO-40 PBS (ПРО 40 ПБС) предназначен для снятия фаски и торцевания труб в диапазоне диаметров от 200 до 1000 мм.
Способен эффективно работать, благодаря высокоскоростной вращающейся фрезерной головке с пластинами, снимает фаску шириной до 45 мм и углами от 0° до 60°. Возможно снятие внутренней фаски и в том числе и типа J.
Использование сверхмощной фрезерной головки в PRO-40 PBS позволяет точно и аккуратно снимать фаску намного быстрее, чем при механической обработке. Это экономит ваше время и деньги.
Базовая:
-Стационарная машина для снятия фаски с труб.
-Активный суппорт (с пластиковыми роликами).

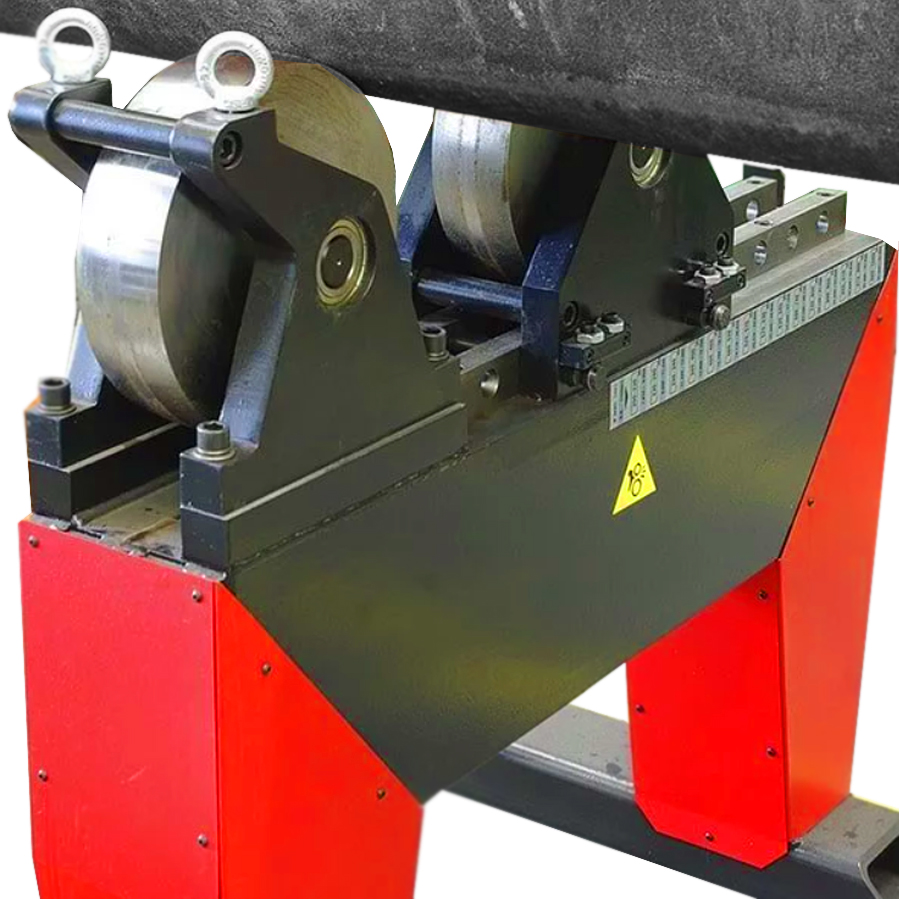

-Пассивный суппорт (со стальными роликами).
-Стандартная фрезерная головка с 7 режущими пластинами.
-Направляющие.Шестигранные ключи 5, 8 и 10 мм.
-Звездообразная отвертка T15P.
-Деревянный ящик.
-Инструкция по эксплуатации.
- Паспорт.
- Гарантийный талон.
Дополнительная комплектация:
Стандартная фрезерная головка (с 7 пластинами). Арт.: GLW-000013.
Стандартная фрезерная головка (с 7 пластинами).Арт.: GLW-000013.
Фрезерная головка для снятия внутренней фаски. Арт.: GLW-0436-19-00-00-0.
Режущая пластина (10 шт. в комплекте). Арт.: PLY-000282.
Фиксирующий винт для PLY-000282. Арт.: SRB-000311.
Фрезерная головка «J»-профиля R6 (с 6 пластинами R6). Арт.: GLW-000014.
Режущая пластина для «J»-профиля R6, Арт.: PLY-000422.
Фиксирующий винт для PLY-000198. Арт.: SRB-000297.
Фрезерная головка «J»-профиля R8 (с 5 пластинами R8). Арт.: GLW-000015.
Режущая пластина для «J»-профиля R8, Арт.: PLY-000424.
Фиксирующий винт для PLY-000201. Арт.: SRB-000367.
Верхние зажимы для труб длиной 400–830 мм. Арт.: DCS-0436-12-00-00-0.
Приспособление для снятия фаски с овальных труб. Арт.: WSP-0436-24-00-00-0.
Стальной ролик для нижнего суппорта (4 шт. в комплекте). Арт.: KOL-0436-23-00-00-0.
Страховочные цепи. Арт.: LNC-0436-25-01-00-0.
Зажимы для коротких труб. Арт.: DCS-0436-25-10-00-0.
Колесо с шиной Vulkollan (2 шт. в комплекте). Арт.: KOL-000077.
Ролик для крепления овальных труб. Арт.: RLK-0436-25-11-00-0.
Источник питания | 1~ 208-230 В, 50/60 Гц 3~ 208-230 В, 50/60 Гц |
Внешний диаметр трубы | 200-600 мм (для труб длиной 400-830 мм) 200-1000 мм (для труб длиной от 830 мм) |
Макс. масса трубы | 6000 кг для пластиковых роликов активного суппорта. 10 000 кг, если активный суппорт опционально оснащен стальными роликами. |
Мин. толщина стенки трубы | 5 мм |

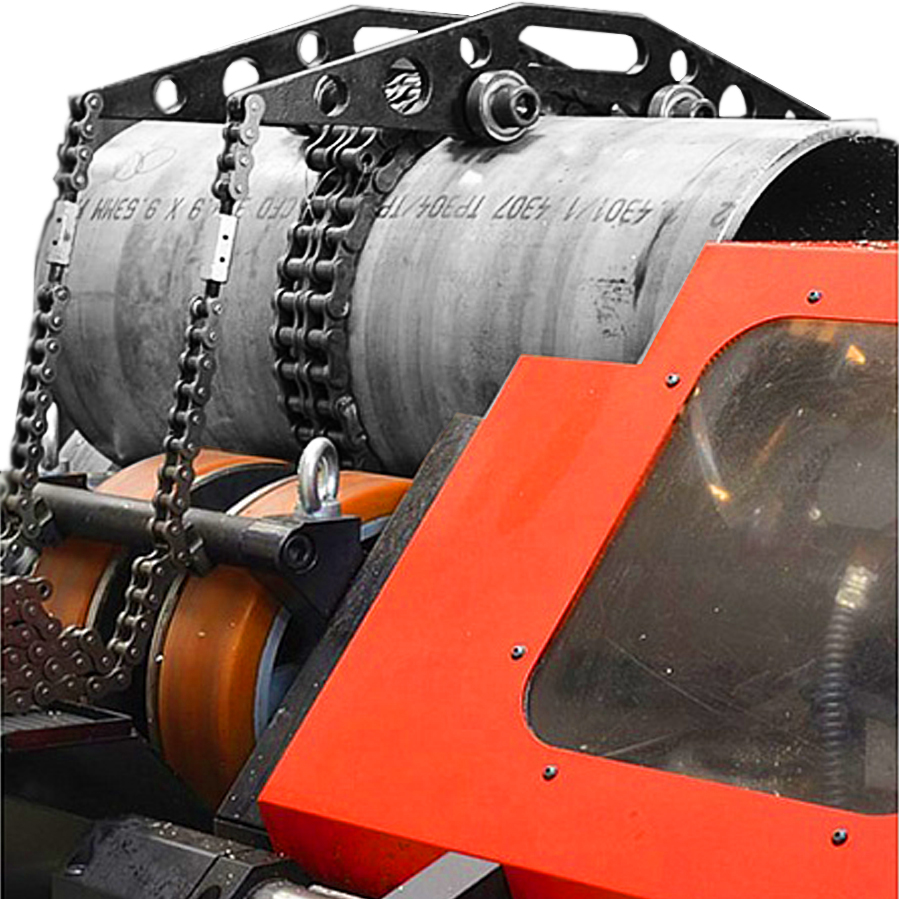

Закрепление трубы | Механическое (при помощи цепи) |
Подача | 100-1100 мм/мин |
Угол снятия фаски | 0°-60° с плавной регулировкой |
Макс. ширина внешней фаски | 45 мм |
Макс. ширина внутренней фаски | 5 мм стандартно, до 20 мм опционально |
Радиус фаски J-типа | 6 или 8 мм (опционально) |
Использование сверхмощной фрезерной головки в PRO-40 PBS позволяет точно и аккуратно снимать фаску намного быстрее, чем при механической обработке.
Это экономит ваше время и деньги.
