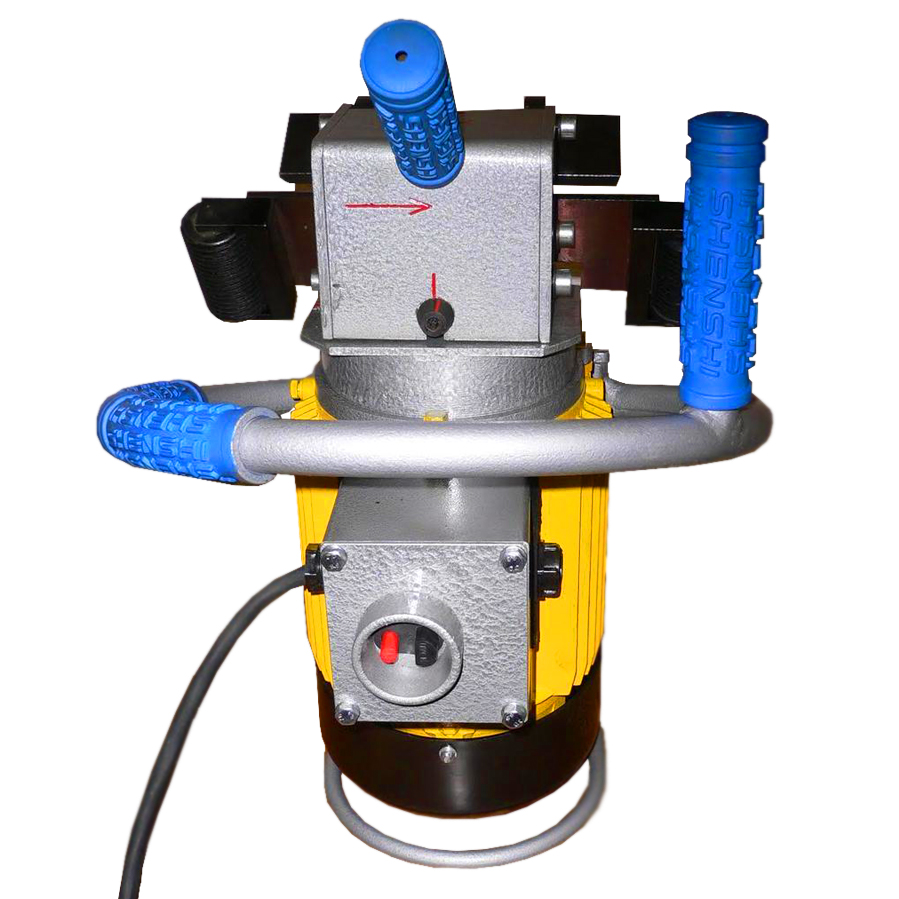

Ручная электрическая машина для снятия фаски МКФП-20

Электрические машины нового поколения (кромкорез МКФП-20), разработанные   специально для обработки кромок металлических листов и заготовок - снятия фаски (кромкорез) перед сваркой и покраской.

Машина предназначена для обработки стальных кромок перед проведением сварочных работ. Машина предназначена для обработки стальных кромок перед проведением сварочных работ. Благодаря простоте в обслуживании и использовании инструмента с очень высокими режущими качествами машина позволяет эффективно и качественно обрабатывать стальные кромки листов в диапазоне углов от 0 до 60 градусов и шириной среза от 0 до 20 мм (рис. 1а и 1б). При использовании специального приспособления возможна обработка кромки труб диаметром более 160 мм.

 Машина  МКФП-20 (кромкорез) оснащена  двумя фрезерными головками.

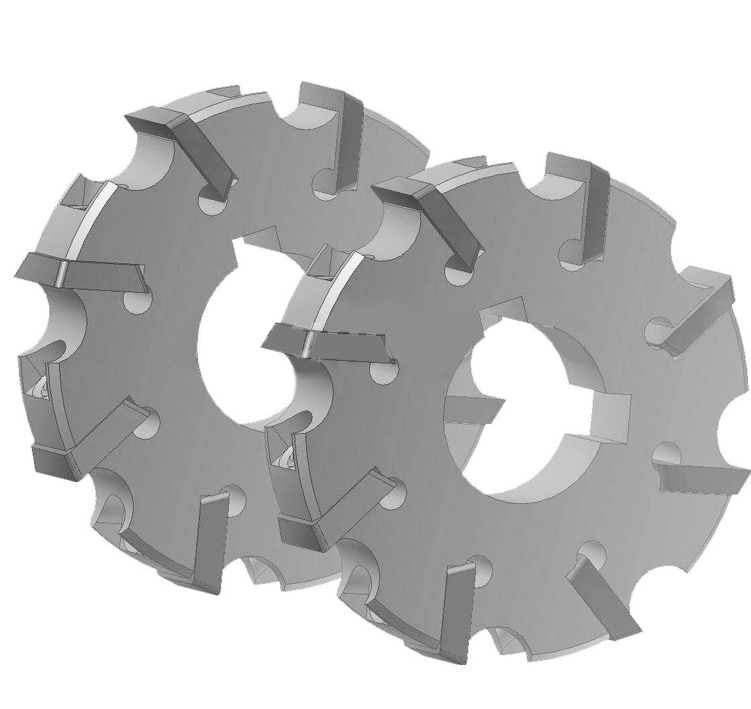

Следует заметить, что каждая фреза содержит восемь твердосплавных пластин обеспечивающих качественную обработку кромок (снятие фаски), точность и исключительную эффективность. К кромкорезу пластины поставляется как для обработки черного металла, так и для обработки нержавеющей стали. На каждую фрезу кромкореза устанавливается по 8 пластин. Пластины кромкореза МКФП-20 имеют четыре рабочих кромки, что не маловажно при длительной эксплуатации рабочего  инструмента.

ОБРАБОТКА ТОРЦОВ ТРУБ ОБРАБОТКА ТОРЦОВ ТРУБ

В базовую комплектацию машины входит приспособление для обработки труб. В целях подготовки машины для этой операции необходимо демонтировать направляющие ролики для плоской поверхности (установленные со стороны двигателя) и на их место смонтировать приспособление для труб. Фрезы машины установить на позицию, соответствующую нулевой величине среза.

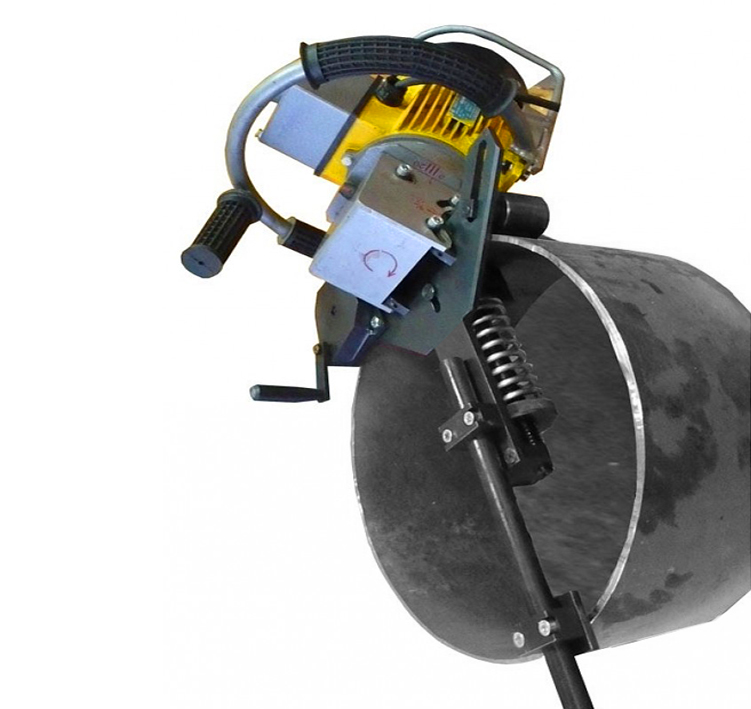

Так же дополнительно можно приобрести: Приспособление для крепления фаскоснимателя МКФП-20К на горизонтальных  трубах, что позволяет механизировать процес сеятия фаски с труб и улучшить время работы, а так же качество фаски, сведя к минимому человеческий фактор.

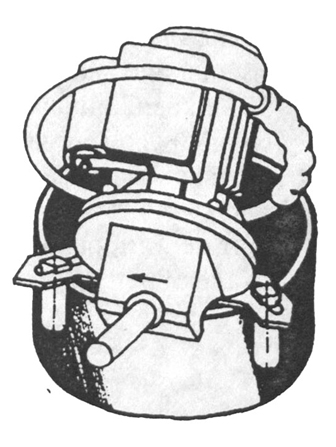

Установить машину (см. рис. 2), подвигая фрезы до соприкосновения с трубой. Затем, после соприкосновения с трубой, подвинуть ролики симметрично до касания с трубой и закрепить в этом положении. Выставить необходимые параметры работы. После выполнения данных операций приступить к работе.

Комплектация:

• Машина МКФП в сборе - 1шт.;
• Машина МКФП в сборе - 1шт.;
• Фиксатор (фреза)    - 1шт.;
• Прокладка    - 1шт.;
• Режущая пластина - 16шт.;
• Болт зажимной - 16шт.;
• Проклада зубчатая МВ-4 - 1шт.;
• Закрутка подшипника КМ-4- 1шт.;
• Болт 6-гранный М6х28 - 1шт.;
• Шайба - 1шт.;
• Контргайка - 1шт.;
• Выключатель - 1шт.;
• Провод сетевой L=3\125 - 1шт.;

Преимущества:

• Заводское качество сборки;
• Мобильность, эргономичность, легкость управления;
• Получение высокого качества обработанной поверхности;
• Возможность торцевания и получение фаски шириной до 20 мм;
• Способность обработки торцов труб диаметром более 160 мм;
• Легкость управления;
• Моментальная регулировка рабочих параметров – угла и глубины среза;
• Диапазон регулировки фаски от 0 до 60 градусов;
• Работает в ограниченном пространстве;
• Сокращяет время операции подготвки фаски под сварку, работает намного эффективнее, чем УШМ;
• Низкая себестоимость операции,высокое качество поверхности после обработки;
• Работает по листу любой толщины;
• Позволяет снимать фаску в пределах от 0 до 60 градусов, а так же торцевать кромку;

Используется как на крупных предприятиях, так и на мелких в условиях серийного и мелкосерийного производства.
Агрегат удобен и прост в эксплуатации. В процессе работы агрегат удерживается за счет собственного веса, а движение по обрабатываемой поверхности осуществляется на роликах, что позволяет производить обработку торца даже при незначительном усилии в направлении резания. Ручка машины выполнена в сложной форме для удобства работы, как на листах, так и на трубах.
По рабочим характеристикам и надежности наш агрегат не имеет равных в своем классе.
Для уменьшения вибрации рукоятки имеют гофрированное резиновое покрытие.
Скорость обработки кромкорезом МКФП-20 стальной кромки составляет примерно 1,5 метра/минуту (в зависимости от количества снимаемого металла).

Технические характеристики:

Дополнительная информация:

В целях выполнения среза разной ширины и под разным углом машина оснащена в два основных элемента регулировки, позво-ляющих просто и быстро менять угол и ширину. Перед выставлением угла и ширины среза необходимо отключить машину от сети!

Регулировку начинаем от установки угла среза при ширине, установленной на минимум (показатель «О» с боку корпуса), Для изменения угла среза необходимо освободить два раза по два болта (14), крепящих вал агрегата. После этого необходимо выставить нужный угол среза на шкале, расположенной на одном из гнезд. Болты снова зажать.

Для изменения ширины среза необходимо освободить болты М8 (11), расположенные сбоку корпуса. Затем крутить болт регулировки (6), устанавливая нужную ширину. Деления на шкале ориентировочные, установка производится практически.
