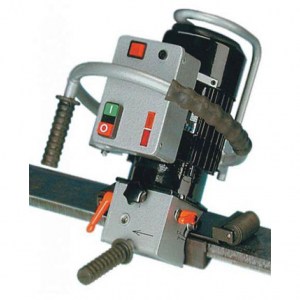

Предназначен для обработки кромки стальных листов перед сваркой, позволяет снимать фаску в пределах от 15 до 60 градусов, а так же торцевать кромку.
Используется как на крупных предприятиях, так и на мелких в условиях серийного и мелкосерийного производства.

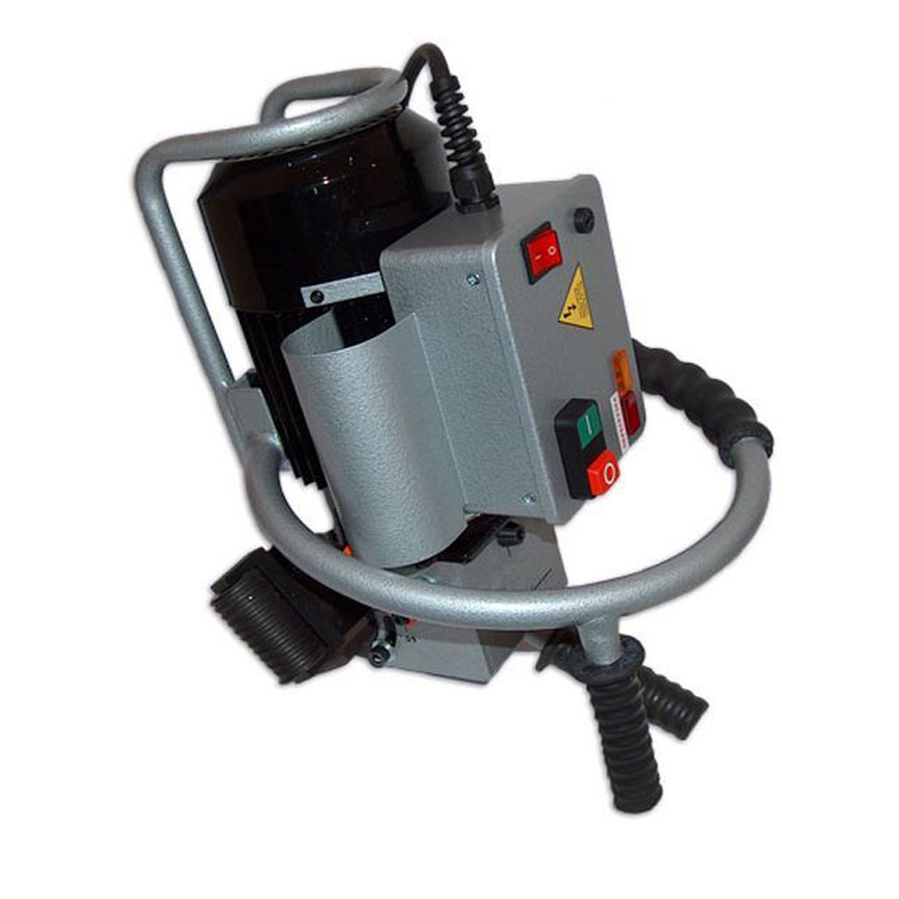

Агрегат удобен и прост в эксплуатации. В процессе работы агрегат удерживается за счет собственного веса, а движение по обрабатываемой поверхности осуществляется на роликах, что позволяет производить обработку торца даже при незначительном усилии в направлении резания. Ручка машины выполнена в сложной форме для удобства работы, как на листах, так и на трубах.
Для уменьшения вибрации рукоятки имеют гофрированное резиновое покрытие.
Привод агрегата электрический. Подключение к сети осуществляется с помощью силового провода с вилкой и заземлением. Электронная система контроля напряжения в случае возникновения аварийной ситуации отключает напряжение.
Агрегат поставляется в готовом для использования состоянии.
Единственно необходимая операция – это настройка машины на необходимую ширину среза и регулировка угла фрезерования.

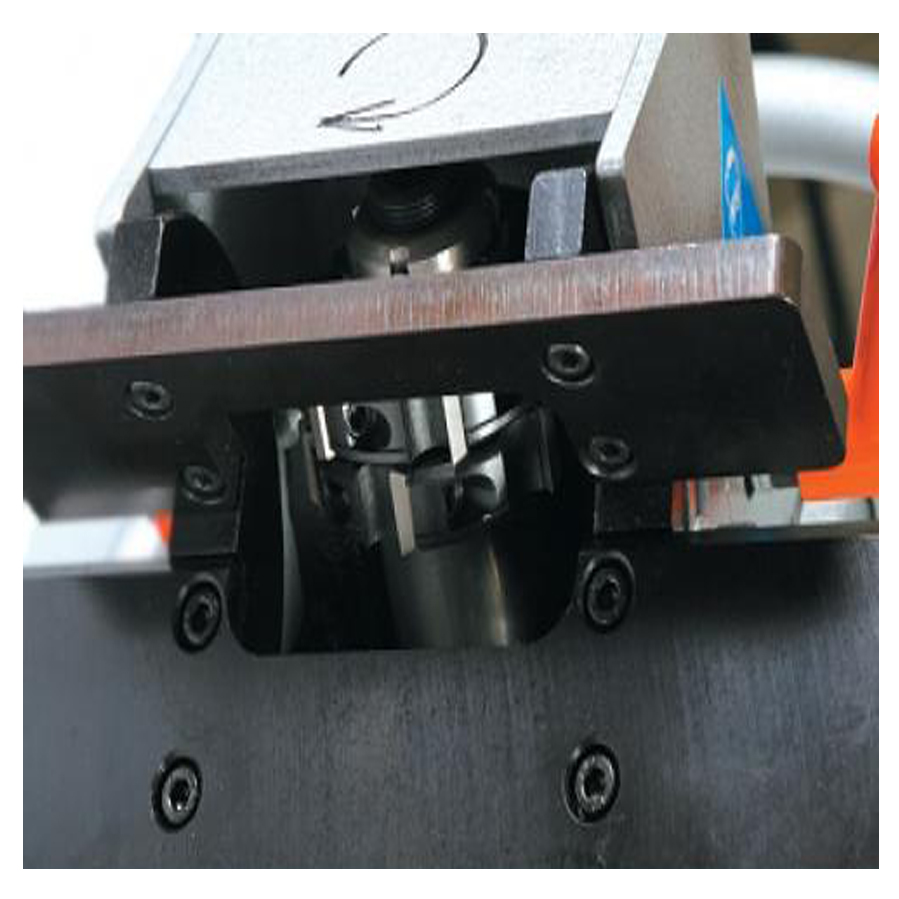

В качестве режущего инструмент используется двойная торцевая фреза, содержащая 12 симметрично расположенных твердосплавных пластин. Обработка поверхности производится методом встречного фрезерования. Предполагаемый износ пластин наступает после 150 м погонных в расчете на каждую сторону пластины.
В большинстве случаев возможна обработка всей ширины среза за один проход. Предварительной обработки поверхности после резки газовым резаком не требуется. Агрегат отлично зарекомендовал себя в работе на многих предприятиях стран СНГ и во всем мире.
1.Мобильность, эргономичность, легкость управления.
2.Получение высокого качества обработанной поверхности.
3.Возможность торцевания и получение фаски шириной до 20 мм.
4.Способность обработки торцов труб диаметром более 160 мм.
5.Легкость управления.
6.Практически моментальная регулировка рабочих параметров – угла и глубины среза.
Параметры сети |
220-240 В AC/50/60 Hz |
Потребляемый ток |
12 А (14 А) (Предохранитель 2 А / 250 V) |
Привод |
однофазный, индукционный с конденсатором – W - 1,1 КВт |
Частота вращения |
2820 об/мин |
Рабочая скорость обработки |
1.5 м/мин |
Ширина фаски |
20 мм |
Максимальная ширина среза |
20 мм (для угла 45°). |
Диапазон регулировки угла среза |
15 - 60 °, а также торцевание |
Используемый инструмент |
Две фрезерные головки с твердосплавными пластинами |
Степень защиты |
1Р54 |
Вес |
20.5 кг |
По дополнительному заказу поставляются:
1. Приспособление для торцевания 0 градусов.
2. Дополнительные режущие пластины
3. Специальные режущие пластины по нержавеющей стали
