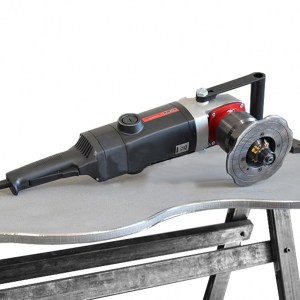

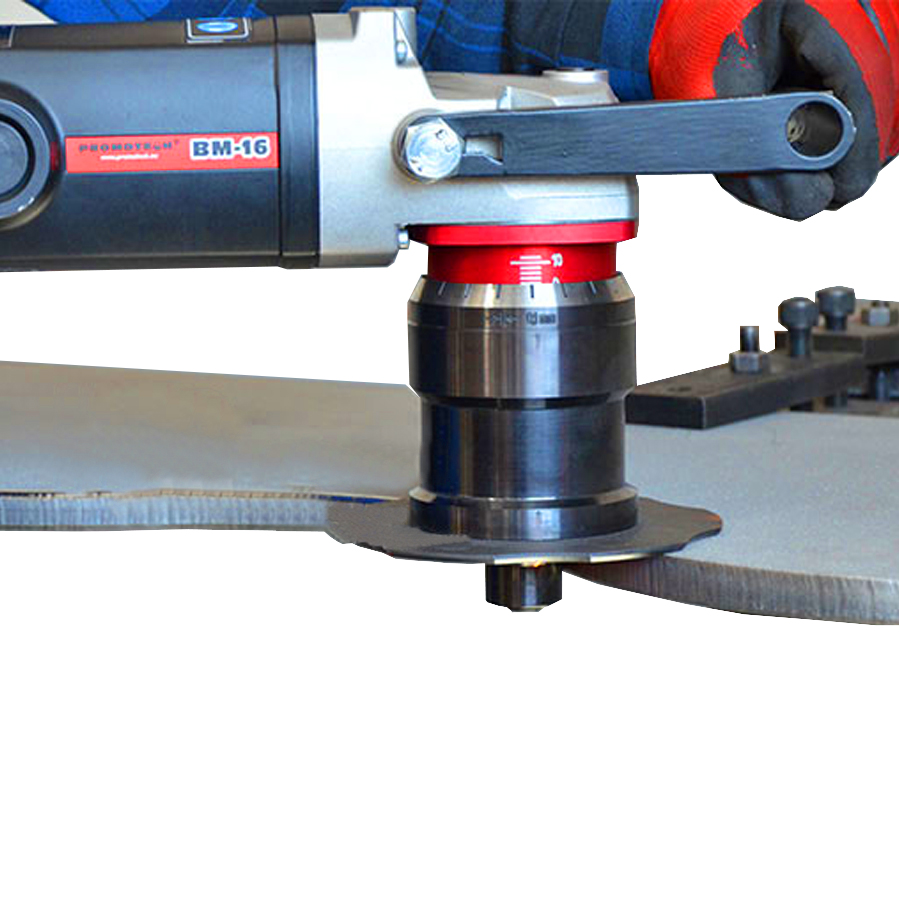

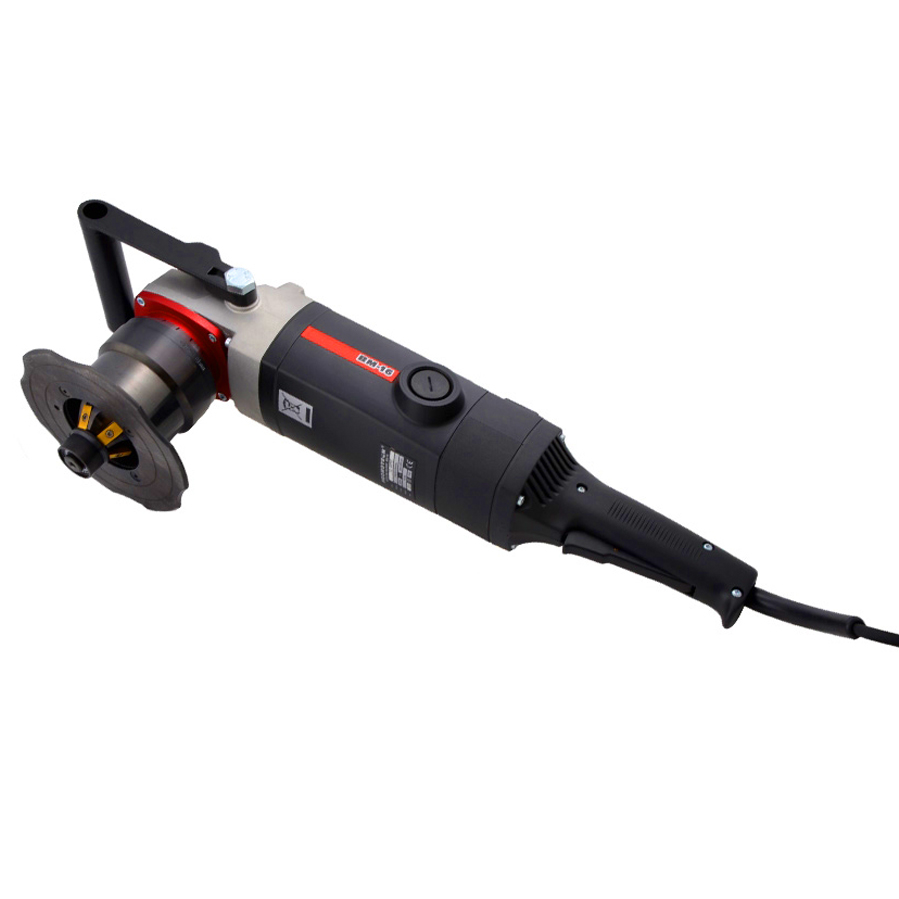

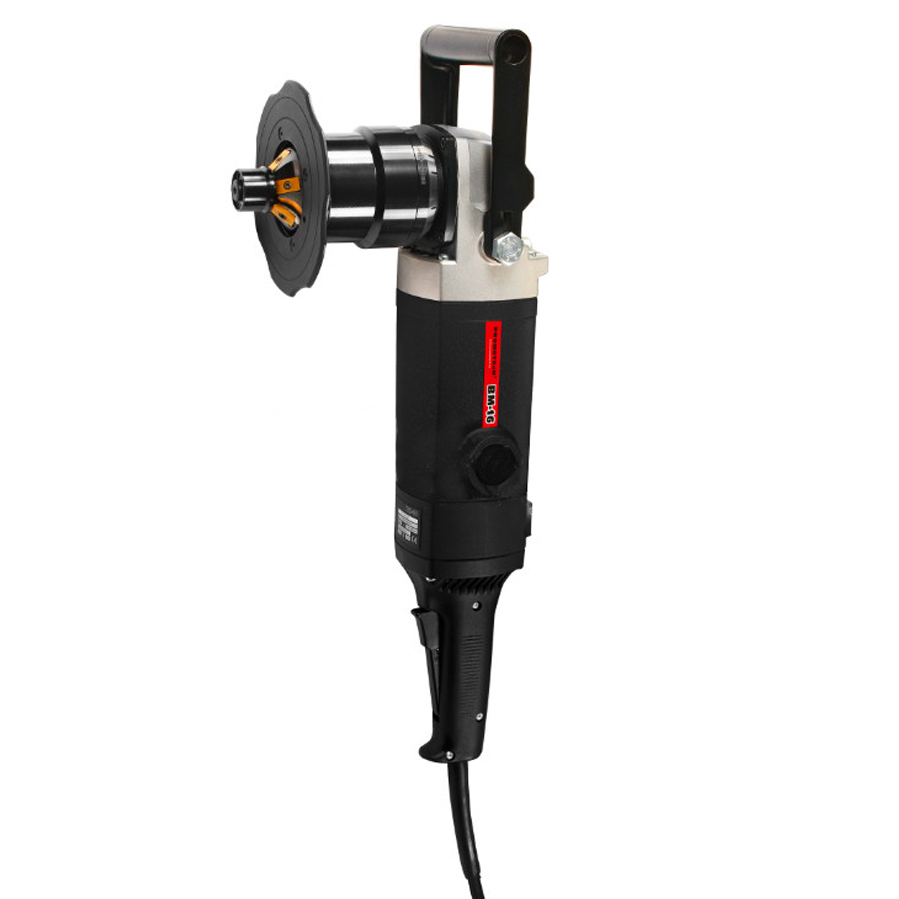

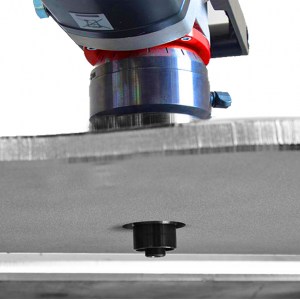

Портативная ручная машина ВМ-16 предназначена для снятия фаски на листах, трубах, криволинейных поверхностях, в отверстиях. Работает по стали, алюминиевым сплавам, латуни различным пластикам. В зависимости от выбранной фрезерной головки, машина может снимать фаску под углами 22.5°, 30°, 37.5°, 45°, 55° и 60° на материале толщиной от 1,5 мм с максимальной шириной фаски от 16 мм.
Фрезерная головка оснащена 5 сменными высокостойкими твердосплавными пластинами. Фрезерная головка, предназначенная для скругления кромки может оснащаться пластинами с радиусами обработки R3, 4 или 5. Количество пластин - 4.

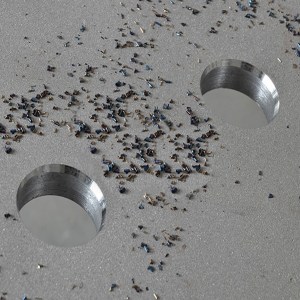

Возможно снятие внутренней фаски в отверстиях диаметром от 40 мм. В ВМ-16 реализована плавная регулировка ширины фаски, защита от перегрузки а также электронная регулировка частоты вращения головки для работы по различным видам материалов.
В зависимости от выбранной фрезерной головки, машина может снимать фаску под углами 22,5°, 30°, 37,5°, 45°, 50°, 55°, 60° или 65° на материале толщиной от 1,5 мм с максимальной шириной фаски до 16 мм.
Фрезерная головка оснащена 5 сменными высокостойкими твердосплавными пластинами. Фрезерная головка, предназначенная для скругления кромки может оснащаться пластинами с радиусами обработки R2, 3, 4 или 5. Количество пластин — 5.
Возможно снятие внутренней фаски в отверстиях диаметром от 40 мм.
В кромкорезе ВМ-16 реализована плавная регулировка ширины фаски, защита от перегрузки а также электронная регулировка частоты вращения головки для работы по различным видам материалов.\
Дополнительные приспособления:
Радиусная фрезерная головка — GLW-000011.
Фрезерные головки:
GLW-000010 — 22,5°.
GLW-000005 — 30°.
GLW-000009 — 37,5°.
GLW-000006 — 45°.
GLW-000008 — 55°.
GLW-000007 — 60°.
Пластины режущие для радиусной фаски:
PLY-000360 — R2 (комплект 10 штук).
PLY-000159 — R3 (комплект 10 штук).
PLY-000160 — R4 (комплект 10 штук).
PLY-000161 — R5 (комплект 10 штук).
Пластины режущие для снятия фаски под углом (фаска до 7 мм):
PLY-000391 — по стали (комплект 10 штук).
PLY-000423 — по алюминию (комплект 10 штук).
Пластины режущие для снятия фаски под углом:
PLY-000395 — по стали (комплект 10 штук).
PLY-000195 — по алюминию (комплект 10 штук).
NKL-0509-05-00-00-0 Защитные наклейки против царапин.
Крепежный винт для твердосплавных пластин и фрезерных головок.
Крепежный винт для твердосплавных пластин и радиусной головки.
PRW-0509-07-00-00-0 Приспособление для крепления на трубах.
UST-0509-16-00-00-0 Позиционер для точной установки радиусных пластин.
RLK-0509-04-00-00-0 Ролик направляющий.
ZBD-0509-12-00-00-0 Стационарное приспособление.
1.Мобильность, эргономичность, легкость управления.
2.Получение высокого качества обработанной поверхности.
3.Легкость управления.
4.Моментальная регулировка рабочих параметров – угла и глубины среза.
5.Работает в ограниченном пространстве
6.Низкая себестоимость операции
7.Высокое качество поверхности после обработки
8.Работает по листу любой толщины.
Мин. диаметр зенковки | от 40 мм |
Съем фаски радиусом | R3, R4, R5 |
Частота вращения (без нагрузки) | 1800–5850 об/мин |
Параметры сети | 220-240 B / 50-60 Гц |
Мощьность привода | 2200 Вт |
Макс. ширина фаски | 16 мм |
Нагрузка | 0,5-10 м/мин |
Углы снятия фаски | 20°, 22.5°, 30°, 37.5°, 45°, 50°, 55°, 60°, 65° |
Толщина листа | от 1,5 мм |
Габаритные размеры | 585 х 156 х 238 мм |
Вес без головки | 9,95 кг |
Используется как на крупных предприятиях, так и на мелких в условиях серийного и мелкосерийного производства.
Агрегат удобен и прост в эксплуатации.
Ручка машины выполнена в сложной форме для удобства работы, как на листах, так и на трубах.
По рабочим характеристикам и надежности наш агрегат не имеет равных в своем классе.
