Подогреватели стыков труб серии ПСТ

Создание трубопровода – сложный процесс, состоящий из нескольких этапов. Самый затратный из них по времени и производительности – это сварка, то есть этап, в ходе которого стыки труб соединяются друг с другом. Однако если торцы данных конструкций не прогреты до нужной температуры, выполнение сварочных работ невозможно.
Именно поэтому перед началом сварки неповоротные стыки труб разогревают при помощи специальных устройств – подогревателей ПСТ. Данное оборудование применяют при строительстве нефтяных, газовых и других промышленных трубопроводов как в цехах, так и в трассовых условиях (на открытом воздухе).

Подогреватель стыков предназначен для предварительного подогрева неповоротных стыков труб диаметром 108-3820 мм перед их сваркой на трассе строительства трубопроводов и поворотных стыков труб на стеллажах и трубосварочных базах при температуре окружающего воздуха от минус -40°С.

 Применение ПСТ, помогает избежать проблем при сварки трубопроводов при низких температурах окружающей среды. Основные преимущества ПСТ (подогревателя стыков труб) - это невысокая цена, высокое качество и простота в применении.Подогреватель стыков труб ПСТ предназначен для предварительного подогрева неповоротных стыков трубы трубопровода диаметром от 108 до 1420 мм (включительно) перед их сваркой на трассе строительства магистральных трубопроводов, и поворотных стыков труб на стеллажах и трубосварочных базах, при отрицательной температуре окружающего воздуха до минус -60°С.

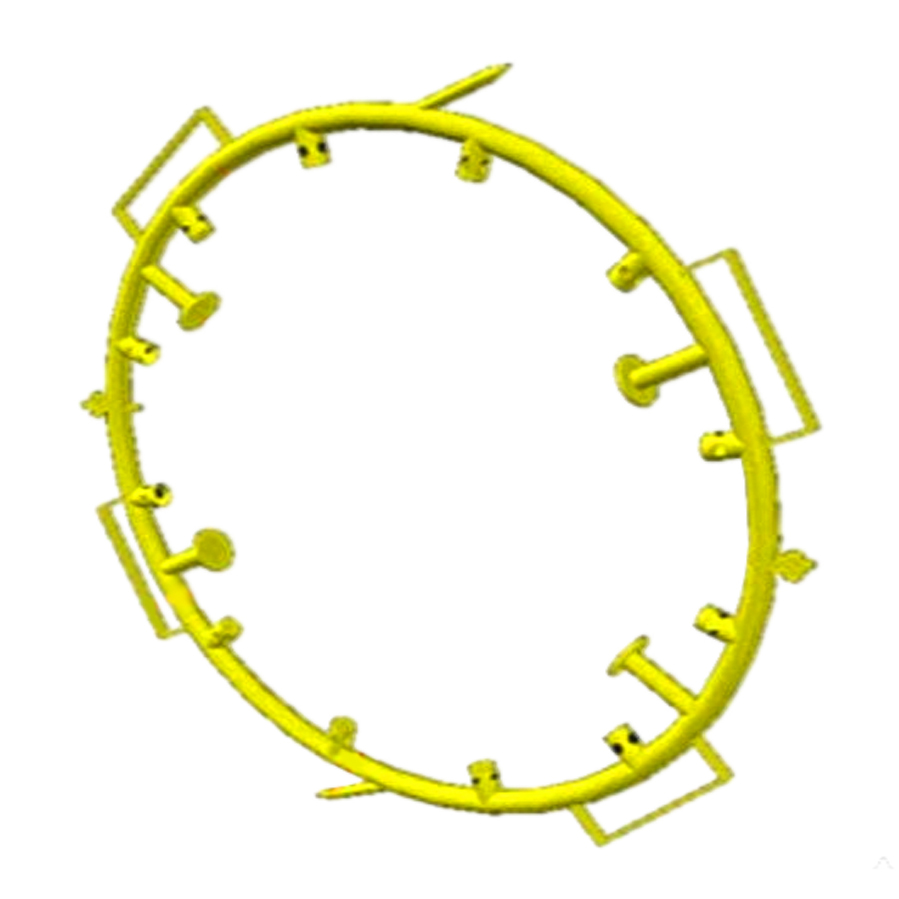

Подогреватель стыков трубопроводов ПСТ или кольцевая горелка, представляет собой два разъемных полукольца, внутри которых расположены горелки, соединяемых между собой замками. Также внутри полуколец приварены упоры, при помощи которых подогреватель устанавливается на трубу.

Для удобства монтажа и эксплуатации в конструкции ПСТ предусмотрены ручки, по две на каждую половину. Оптимальное расстояние от горелок ПСТ до трубопровода обеспечивается опорными пятами. В ПСТ имеются два мундштука для подключения газоподающего шланга. Диаметр может быть 9 или 12 мм. Газ проходит по штангам и выходит через горелки, равномерно прогревая весь диаметр трубы в месте сварного шва. Поджиг газа осуществляется за счет внешнего источника огня.

 Подогреватель стыков труб ПСТ состоит из 2 секций

Состав и принцип работы подогревателей ПСТ:

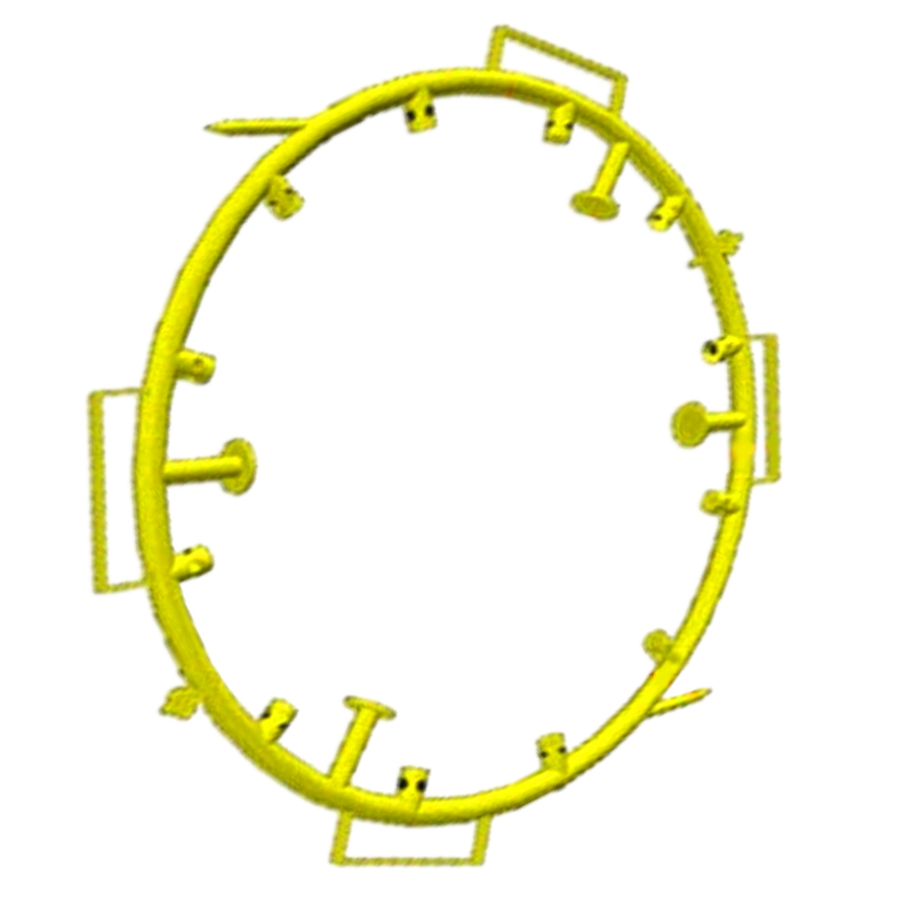

Подогреватель стыков состоит из двух полуколец труб (1), соединяемых между собой замками (5). Для удобства
монтажа и эксплуатации в конструкции предусмотрены ручки (6), по две на каждую половину.

Оптимальное рaсстояние от горелок ПСТ до трубопровода обеспечивается опорными пятами (4).

В ПСТ имеются два мунштука (2) для подключения газоподающего шланга. Диаметр может быть 9 и 12 мм. (согласуется с Заказчиком).

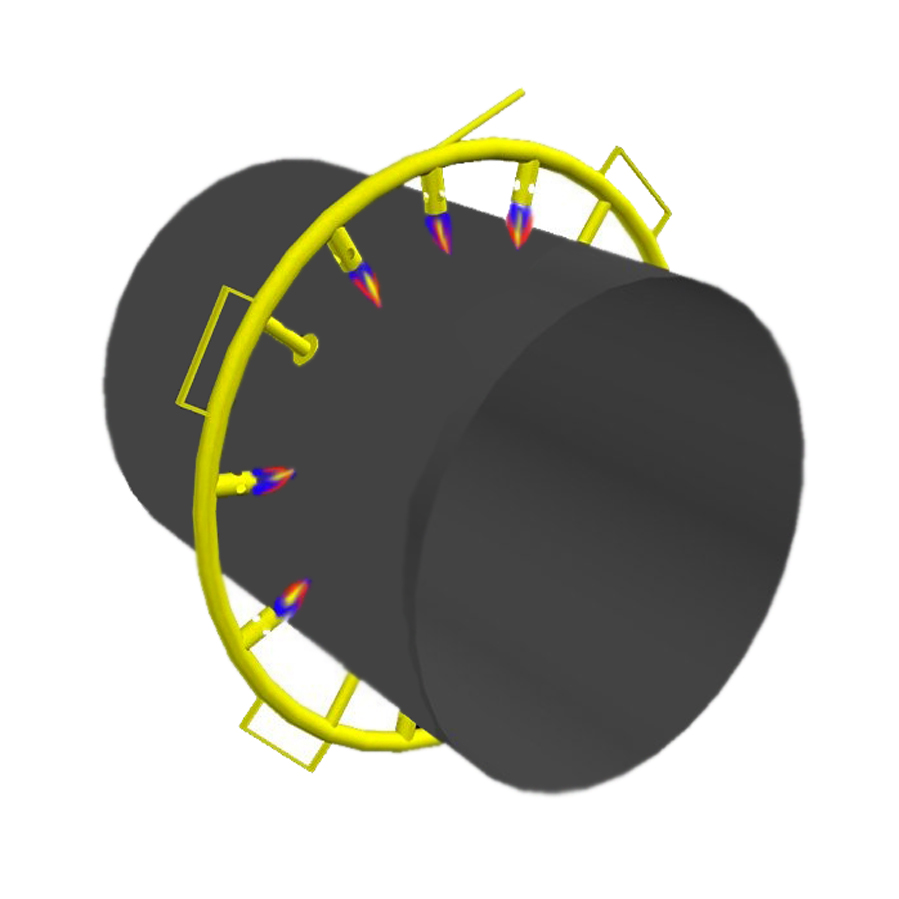

Газ проходит по трубам и выходит через горелки (3), поджиг осуществляется за счет внешнего источника огня.

Климатическое исполнение УХЛ1 по ГОСТ 15150.Климатическое исполнение УХЛ1 по ГОСТ 15150.

Хранить подогреватели ПСТ необходимо в закрытых помещениях или в закрытой герметичной упаковке с целью предохранения от влаги и загрязнений.

Транспортировку подогревателей стыков труб ПСТ можно осуществлять любым видом транспорта, обеспечивающим целостность изделия.

Комплектация:

• Подогреватель стыков труб ПСТ в сборе - 2 секции;
• Штуцер для подключения шланга;
• Паспорт;
• Инструкция по эксрлуатации.

Преимущества:

• Заводское качество сборки;
• Простота в эксплуатации;
• Выполнена из высокопрочной толстостенной стали ;
• Возможность раотать от -60 до + 70 °С;
• Дешевле аналогов иностранного производства.

Технические характеристики:

Дополнительная информация:

Каждая секция подогревателя ПСТ после изготовления проходит проверку на соответствие чертежам и техническим условиям, после чего подвергается испытанием в течении 10 минут под давлением газа.

После испытания подогревателей стыков труб производится визуальный осмотр на отсутствие трещин в ответственных швах сварных соединений и деформации в элементах конструкции.
Гарантийный срок эксплуатации кольцевых подогревателей стыков труб составляет 12 месяцев.

Для каждого диаметра труб применяется определенная модель подогревателя ПСТ.

При необходимости возможно изготовление под любой диаметр на заказ!
