Роликовые вращатели NHTR-1000

Вернуться к: Сварочные вращатели

Артикул: TT1034

Гарантия

Прямые поставки

Безналичный расчет

Доставка до ТК бесплатно

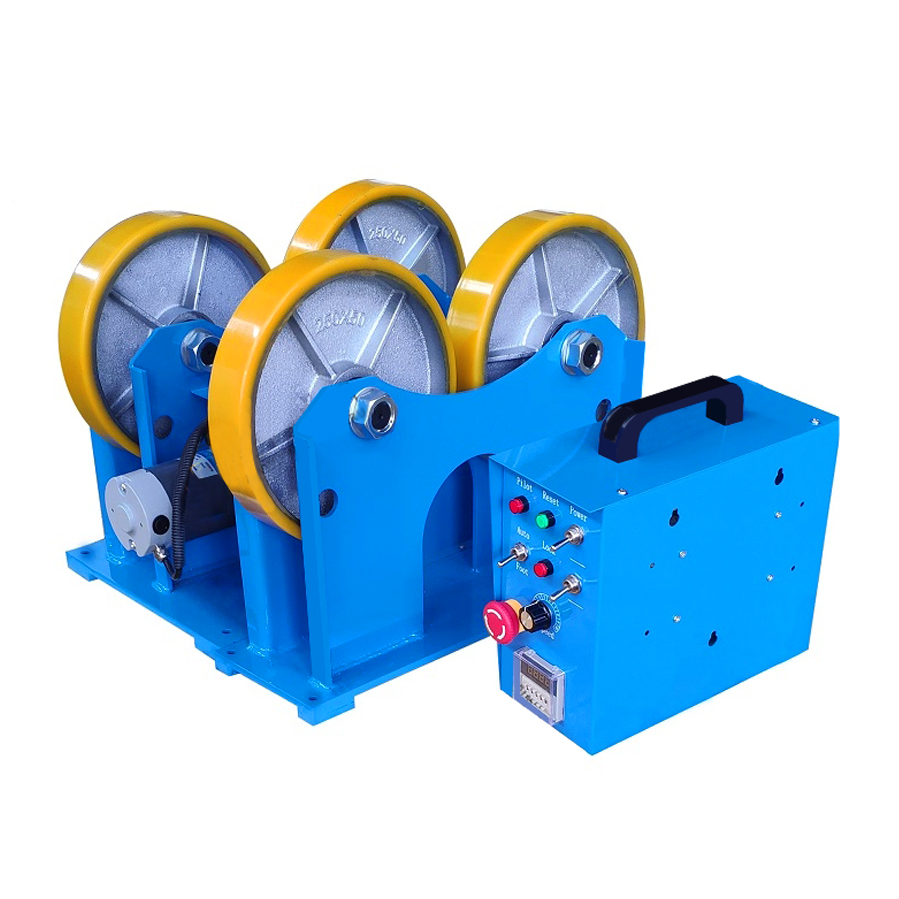

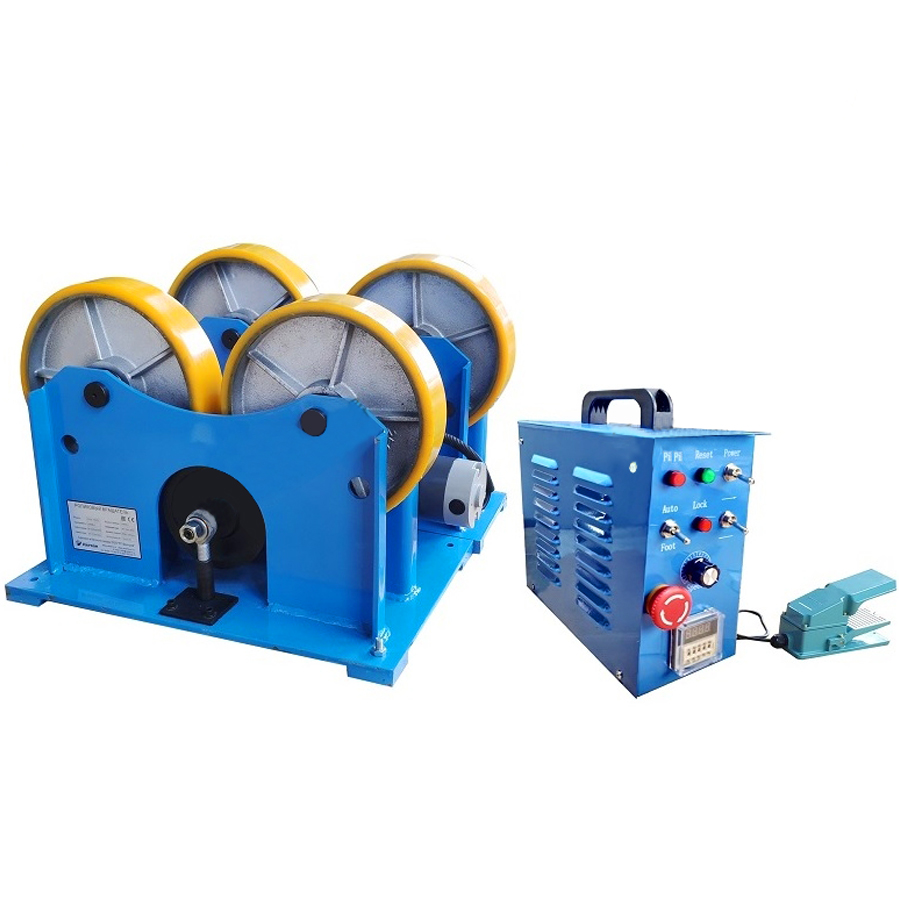

Роликовые вращатели NHTR 1000 относятся к опорным роликам для сварки труб малой грузоподъемности. Роликовые опоры для труб данной модели изготовлены из прочных полимеров, которые обеспечивают наилучшую сцепку с изготавливаемым изделием, а также имеют два фиксированных положения для точечной настройки под изделия нужного размера. NHTR 1000 обеспечивает требуемую скорость для сварки изделий. Как правило, такое оборудование используется при автоматической дуговой сварке.

Для работы с трубами различного диаметра имеется возможность фиксировать роликовые опоры в двух положениях, скорость вращения которых плавно регулируется в диапазоне от 80 до 1600 мм/мин. Приводная секция оснащена двигателем мощностью 0,1 кВт, работающем от сети 220 В. Аппарат прост и надежен в эксплуатации: для удобства использования в комплектацию входит пульт дистанционного управления - педаль, позволяющая контролировать пуск и остановку роликов, скорость, а также режим вращения вперед-назад, в режиме реального времени.

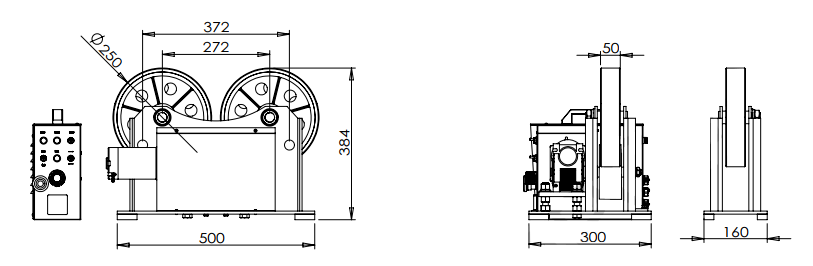

nhtr1000 003

Сварочный вращатель характеризуется простой и компактной конфигурацией, адаптированной к различным рабочим условиям. Это универсальный аппарат, предназначенный для автоматизации процесса сварки труб и обечаек. Корпус изготовлен из прочного материала, а роликовые опоры с целью повышения сцепления с вращаемым изделием покрыты слоем термостойкого полиуретана. Вращатель может поддерживать цилиндрическую или столбчатую заготовку массой до 1000 кг.

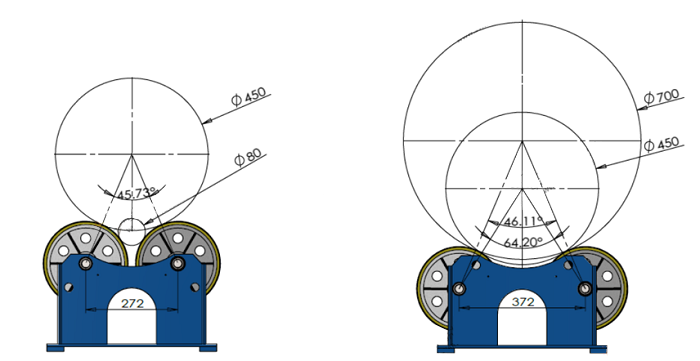

nhtr1000 002

Комплектация:

Роликовые вращатели NHTR 1000 в сборе;
Приводная секция;
Неприводная секция;
Пульт управлени;
Руководство по эксплуатации – 1 шт.

Преимущества:

Практичная и надежная конструкция;
Быстрая установка и настройка машины;
Роликовый вращатель с грузоподъемностью до 1000 кг;
Роликовые опоры имеют два фиксированных положения для настройки вращателя под сварку изделий нужного диаметра;
Приводная секция NHTR-1000 оснащена плавной регулировкой скорости вращения и возможностью управления с помощью специальной педали.

Технические характеристики:

Конфигурация	1 приводная + 1 холостая
Напряжение сети	AC 220В, 50/60Гц
Мощность,кВт	0,12
Грузоподъемность, кг	1000
Скорость вращения, мм/мин	80 - 1600
Способ управления	Педаль
Диаметр вращаемой обечайки,мм	80 - 700
Размер роликов,мм	Ø 250×50
Материал роликов	Полиуретан
Межосевое расстояние,мм	272,372
Регулеровка межосевого расстояния	Вручную
Двигатель	DC 220В/110В, 100Вт
Габаритные размеры, мм	580 X 360 X 350 приводная 450 X 120 X 350 неприводная
Масса,кг	38 приводная 16 неприводная

Дополнительная информация:

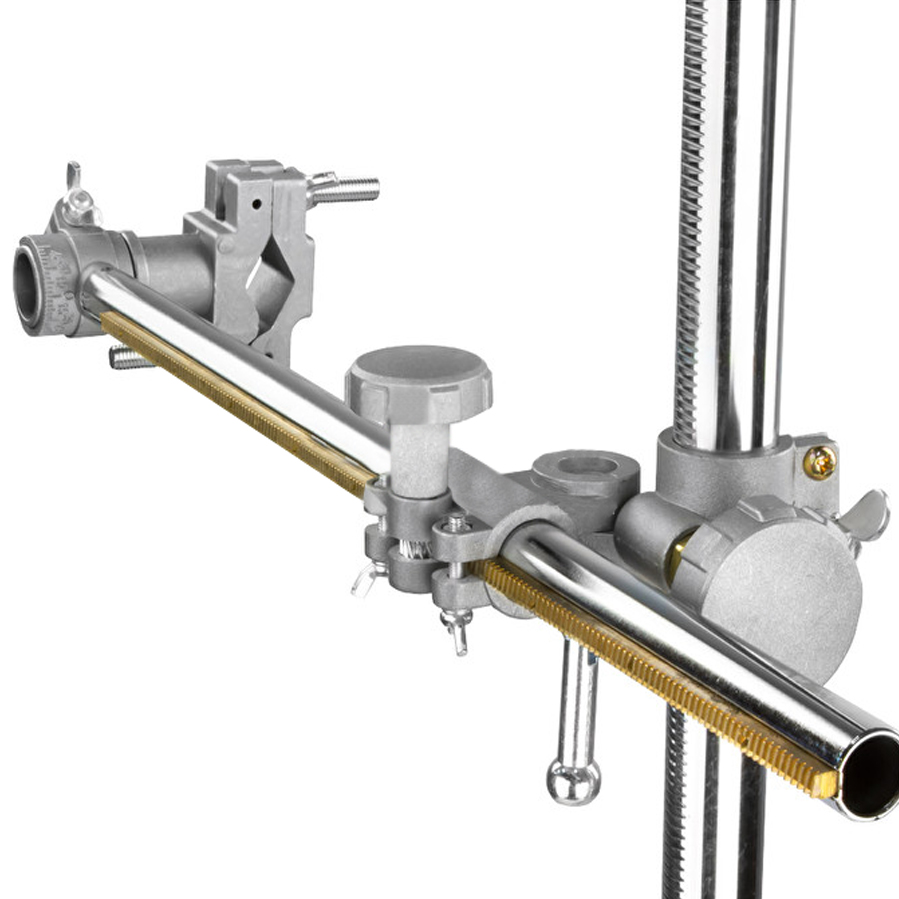

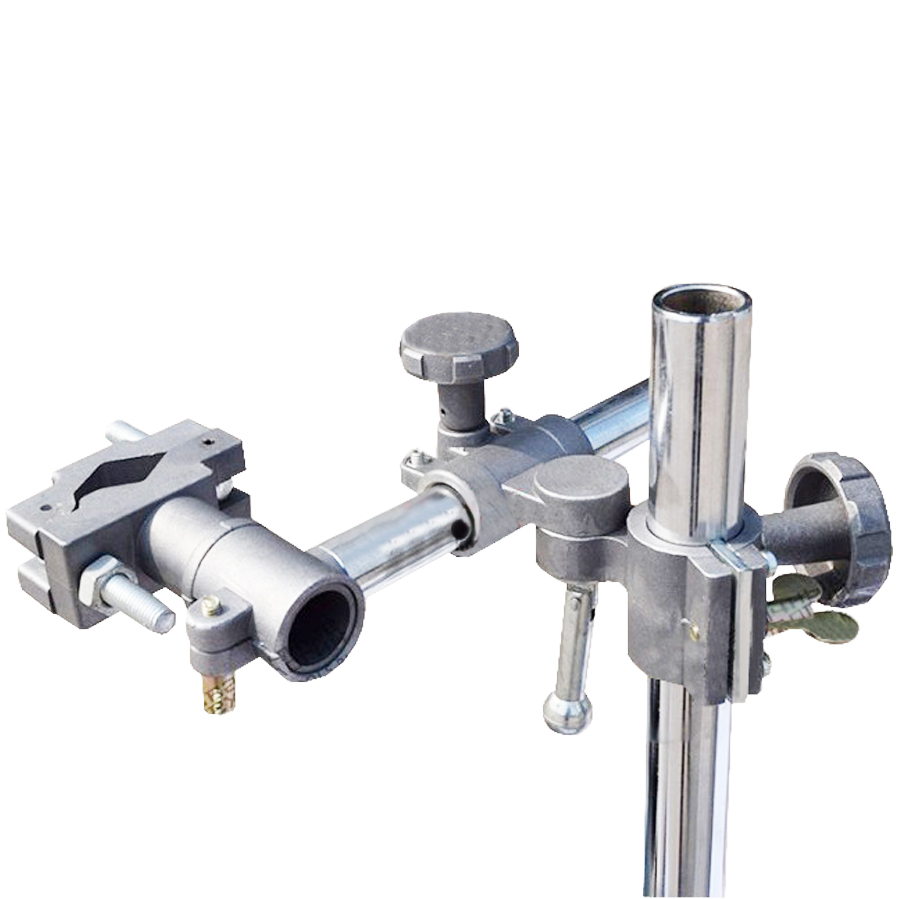

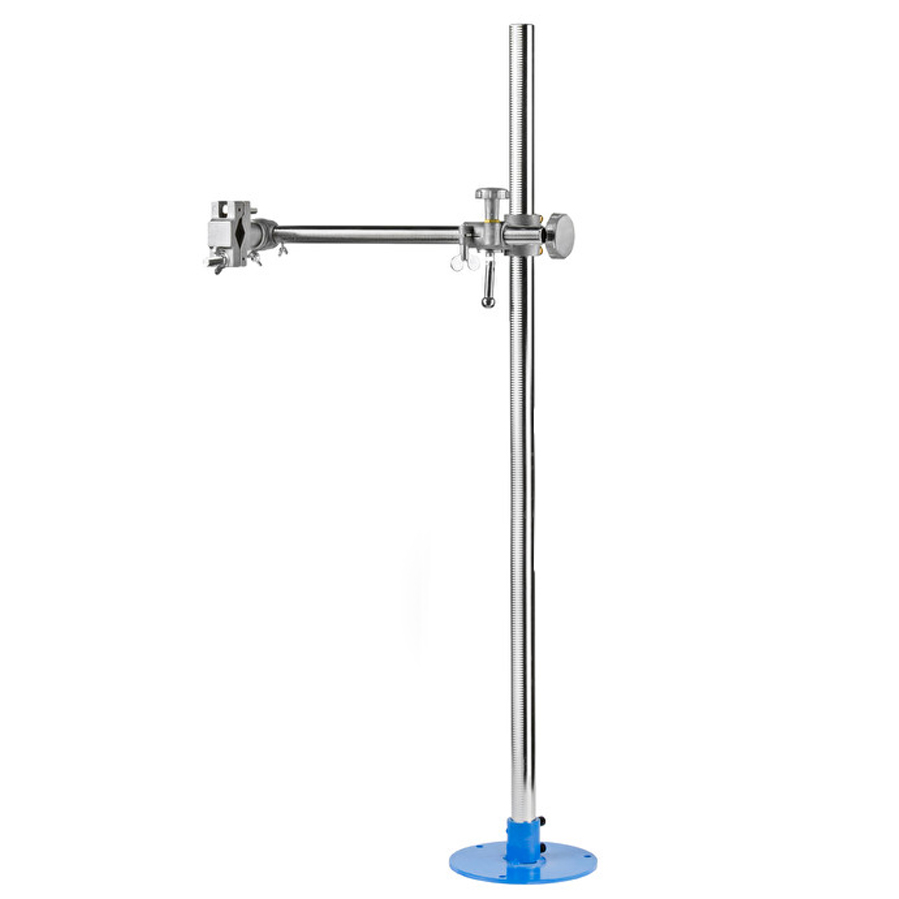

Держатель для резака

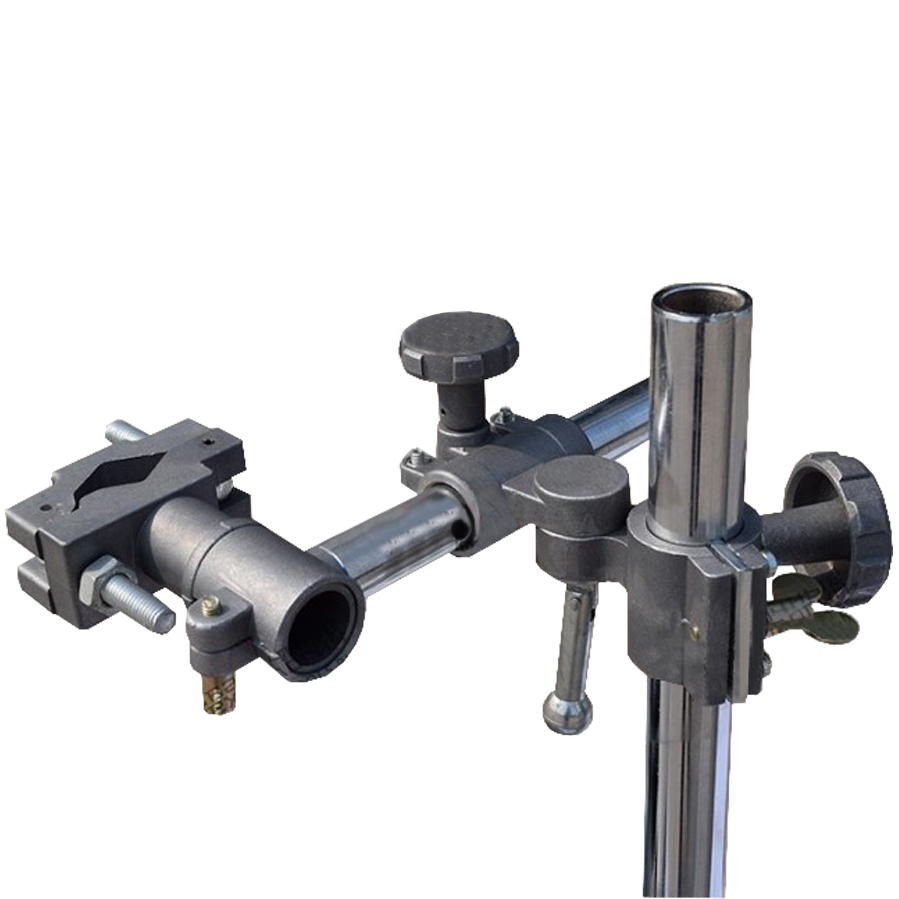

NHTR 1000 derj 2 NHTR 1000 derj 1

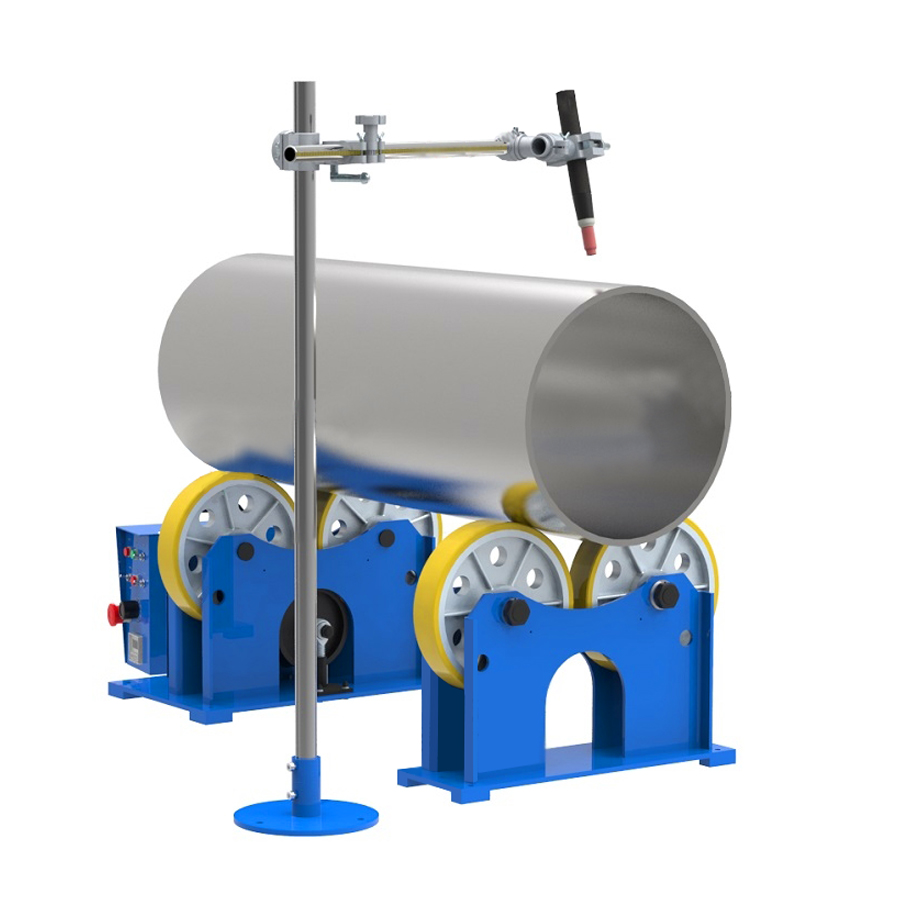

Держатель для резака позволяет просто и удобно позиционировать сварочную горелку в зоне сварного шва. Может использоваться совместно с роликовыми вращателями, позиционерами и т.п.
Горизонтальная и вертикальное регулировка осуществляется с помощью моховика.

Вертикальный ход	1000 мм
Горизонтальный ход	170/360/500 мм
Длина зубчатой рейки	на всю длину горизонтальной и вертикальной штанги
Вращение держателя горелки	360°
