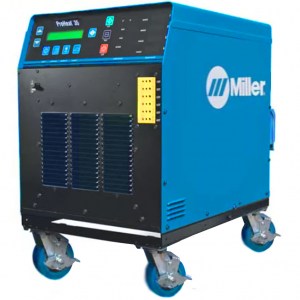

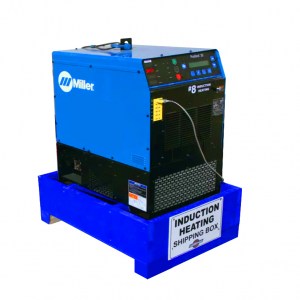

Индуктивный нагрев с жидкостным охлаждением Miller ProHeat 35

Система индукционного нагрева с жидкостным охлаждением. Система индукционного нагрева с жидкостным охлаждением предназначена для предварительного нагрева, водородного отжига и снятия внутренних напряжений до 788°С. Система может работать в режиме "ручного" управления, при котором деталь нагревается до заданной температуры в течение заданного периода времени, или в режиме "температурного" управления, при котором температура детали используется для контроля выходной мощности источника. Нагревательные кабели с жидкостным охлаждением дают возможность для предварительного нагрева широкого спектра труб различного диаметра, и даже плоских металлических листов. Как правило, короткие кабели, более простые в монтаже и эксплуатации, используются для труб меньшего диаметра. Более длинные кабели служат для работы с трубами большего диаметра, а также для небольших емкостей и резервуаров высокого давления. Эта система отлично подходят для предварительного нагрева деталей, геометрическая форма которых не позволяет использовать одеяла с воздушным охлаждением.

Типичные  области применения систем индукционного нагрегва с жидкосным охлаждением

Строительство паропроводов и технологических трубопроводов на месте установки

• Строительство паропроводов и технологических трубопроводов на месте установки
• Обеспечивает однородный нагрев по длине окружности трубы повышенной прочности.
• Обеспечивает быстрое достижение заданной температуры, сокращая общее время цикл.
• Простота монтажа и эксплуатации при выполнении предварительного нагрева – удобстсварщика.
• Снижает затраты на расходные материалы.

Цеха для сварки труб

• Обеспечивает однородный нагрев по длине окружности трубы повышенной прочности.
• Сокращает время монтажа и достижение заданной температуры при выполнении предвнагрева.
• Существенно снижает затраты на расходные материалы.Устраняет расходы на пропан.

Подводные транспортные трубопроводы (баржы)

• Обеспечивает однородный нагрев по длине окружности трубы повышенной прочности.
• Обеспечивает быстрый нагрев
• Устраняет расходы на пропан, его хранения
• Устраняет риски работы с открытым пламенем на барже.

Судостроение

• Обеспечивает однородный быстрый нагрев при работе с листовым металлом.
• Наличие нескольких разъёмов и возможность использования до 4-х одеял позволяет нагревать длинные стыки при минимальном количестве оборудования.
• Обеспечивает повышенную безопасность и удобство условия труда для сварщиков и операторов. Персоналу нет необходимости работать с открытым пламенем, взрывоопасными газами и горячими нагревательными элементами.
• Более высокая энергоэффективность по сравнению с резистивным электронагревом.

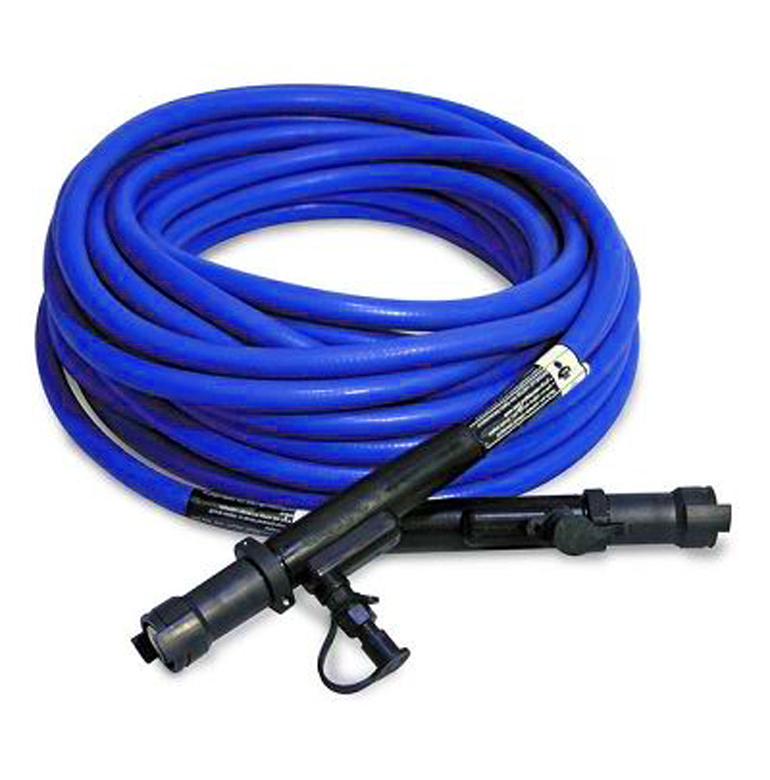

Выходные удлинительные кабели Miller ProHeat 35

Выходные удлинительные кабели обеспечивают удаление источника питания от детали на расстояние до 50 футов (15 м). Изолированные быстроразъёмные соединения служат для лёгкого отсоединения и подключения шлангов подвода охлаждающей жидкости. Разъём источника питания надёжно фиксирует соединение кабеля к аппарату и изолирует контакты терминала. Встроенная в разъём система идентификации кабеля распознаёт системы с жидкостным охлаждением и позволяет агрегату работать на полную мощность. Гибкие провода обеспечивают удобство эксплуатации.

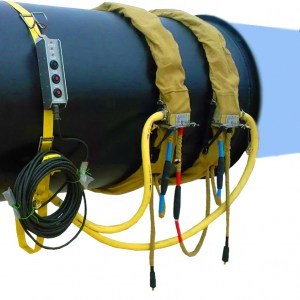

Нагревательный кабель с жидкостным охлаждением и защитные чехлы для предварительного нагрева Miller ProHeat 35

Нагревательный кабель с жидкостным охлаждением подсоединяется к детали, которую требуется нагреть. Силиконовый шланг со специальным медным проводником внутри специально разработан для передачи тока высокой частоты с целью максимизации эффективности. По этому же шлангу поступает охлаждающая жидкость, понижающая температуру электрического провода. Шланг армирован для повышения прочности и долговечности. Чехлы для предварительного нагрева могут использоваться для защиты нагревательного кабеля от шлака и расплавленного металла, образующихся при сварке. Чехлы кабеля должны использоваться с изоляционным пледом нагрева толщиной 1/2 дюйма (12,7 мм) до 650°F (343°C).

Изоляционные пледы для предварительного нагрева и изолирующие экраны послесварочной термообработки.

С целью эффективности процесса, поддержания оптимального расстояния между витками кабеля и деталью и защиты кабеля с жидкостным охлаждением от воздействия высоких температур. Изоляционный материал для предварительного нагрева поставляется в узких пледах шириной 6 или 12 дюймов (152 или 305 мм) и длиной 10 футов (3048 мм).Толщина изоляции предварительного нагрева составляет 1/2 дюйма (12,7 мм) за счёт более низких температур предварительного нагрева (как правило, до 600°F). Изоляция можетрезаться по длине в зависимости от применения. Размеры и форма изолирующих экранов послесварочной термообработки зависят от размера обрабатываемой трубы. Изоляция прошивается в кварцевый экран, обеспечивающий высокую долговечность. Одного экрана хватает на более 50 термоциклов. Прошитая обёртывающая изоляция не создаёт пыли и частиц, присущих изоляционным материалам. Это обеспечивает повышенное удобство условий труда для рабочих, выполняющих термообработку и сварку.

Электронное записывающее устройство Miller ProHeat 35 с защитным кожухом (поставляется отдельно)

Электронное записывающее устройство обычно используется при термообработке “отжиг” со снятием внутренних напряжений и критически важных операциях предварительногонагрева. Записывающее устройство сохраняет данные изменения значений температуры во времени. Это устройство не является необходимым для успешного использования нагрева.
• Устройство подключается к верхней панели источника питания. Его можно отсоединять для оффисного использования данных, их хранения или защиты, в периоды когда в немнет полевой необходимости.• Шнур питания записывающего устройства подсоединяется к вспомогательному разъёму 110 В, который находится на задней стороне ProHeat. Кабель термопары подсоединяется кразъёму для термопары, расположенному назадней стороне ProHeat.• Шесть или двенадцать температурных выходов (0 –10 В) обеспечивают сбор данных о температуре цикла нагрева.• Записывающее устройство оснащено сенсорным экраном (touch screen), обеспечивающим простоту программирования и эксплуатации. Цветной дисплей позволяет чётко наблюдать за процессом нагрева при выполнении работы вне помещения ( при прямом солнечном свете).• Данные из внутренней памяти можнозагружать на флэш-память USB или напрямую в компьютер по сетевому кабелю с целью распечатки, хранения или дальнейшего анализа. Для обеспечения качества данные в файлах шифруются.• Простое программное обеспечение позволяет распечатать записанные данные на бумагу размером 216 x 279 мм для удобства обработки.• Записывающее устройство не требует использования ручек, бумаги или хрупких механических устройств для записи сведений о цикле нагрева.• Габаритные размеры Масса бруттоВ: 14 дюймов (356 мм) 22 фунта (10 кг)Ш: 12 дюймов (305 мм)Г: 18 дюймов (457 мм)

Комплектация:

• Источник питанияProHeat 35с встроенным регулятором температуры;
• Удлинительный кабель термопары;
• Удлинительный кабель с разъемами с поворотной фиксацией "Twistlock";
• Инструкция по эксплуатации;
• Паспорт;
• Гарантийный талон;

Преимущества:

• Простота подключения питания сети через соединительную панель, безнеобходимости снятия панелей корпуса;
• Наличие нескольких выходов с двумя изолированными разъемами для воздухоохлаждаемых рубашек иликабелей с жидкостным охлаждением.;
• Удобство перемещения припомощи подъёмной петли или опционной передвижнойтележки;
• Встроенный регулятор температуры обеспечивает ручное или автоматическое программирование в рамках простого в обучении интерфейса оператора.;
• Функция обнаружения незагруженного Терминала предотвращает включение системы,если разъём не закрыт (подключеннымкабелем или защитной заглушкой);
• Система идентификации кабеля распознаёт тип подключённого кабеля иопределяет пределы мощности, чтобы защитить кабели и одеяла.;
• Дешевле аналогов иностранного производства;
• Защита от короткого замыкания -обеспечивает автоматическое отключение системы. Сенсорный датчик выходной цепи сигнализирует аппарату об обнаружении неисправности;

• Экономия на расходных материалах.Отсутствие топливных затрат и минимальные затраты на теплоизоляцию. Жаропрочные пледы могут использоваться более 50 раз,что снижает затраты на их утилизацию изамену;

• Однородное прогревание поддерживается по всей области нагрева. Поверхность детали не повреждается локализованной передачей тепла, даже если температура превышает заданные значения;
• Скорость нагрева быстрее, чем притрадиционных процессах, благодаря методу передачи тепла, который помогает сократить цикл нагрева;
• Улучшаются условия труда при сварочных процессах:сварщики избавлены от необходимости работать с открытым пламенем,взрывоопасными газами и горячими элементами;
• Высокая энергоэффективность систем(свыше 90%) позволяет передать обрабатываемой детали больше энергии,сокращая время нагрева и повышая отдачу мощности (потребление тока менее 60 А);
• Система обучения оператора предоставляет полезную информацию по оптимизации расположения витков кабеля на изделии для максимальной отдачи;
• Простота наладки благодаря использованию индукционных одеял для предварительного нагрева или гибких нагревательных кабелей с безопасными теплоизоляционными пледами;

Технические характеристики:

Установка Индукционного нагрева ProHeat 35имеет:

Встроенный регулятор температуры, дающий возможность ручного илитемпературного программирования. “Ручное”программирование позволяет задать определённый уровень мощности в течениенеобходимого периода времени. Эта функцияполезна при Предварительном нагреве,когда деталь нагревается до определённойтемпературы, а затем нагревательный приборудаляется. “Температурное” программированиепозволяет задать процессы предварительногонагрева, водородного отжига или снятия внутренних напряжений. Для нагрева могутиспользоваться четыре канала контрольныхтермопар и два канала мониторинговыхтермопар, Показания контрольных термопарсчитываются регулятором, который управляет процессом роста температуры в зависимости отсамой “горячей” термопары, а также процессомостывания – в зависимости от самой “холодной”термопары. Эта функция гарантируетотсутствие вмешательств в соблюдениенеобходимой скорости нагрева и охлаждения.Управление и программирование регуляторатемпературы просто и интуитивно понятно.

Функцию встроенного Диагностического контроля с обучением оператора. Доступ крабочим параметрам осуществляется при нажатии кнопки. Параметры индукции вбольшой степени зависят от того, какразмещается на детали система нагрева(одеяло или кабель). Если параметр достигмаксимального значения, установка ProHeatактивизирует режим “Предельного Состояния”(Limit Conditions). ProHeat продолжит выдаватьмощность на выходе, сообщит оператору овозникшем состоянии и предложит полезнуюинформацию о том, как увеличить мощность.Кроме того, ProHeat имеет функцию выявлениянеисправностей с выдачей соответствующихсообщений на экран. Цель этих функций –обеспечить постоянное обучение операторапринципам использования установкииндукционного нагрева и защиты системы

Дополнительная информация:

Артикулы для заказа

907432 Источник питания ProHeat 35,

СЕ300362 Воздухоохлаждаемый кабель 22,8м

200201 Удлинитель кабеля термопары

200202 Термопара

043932 Дистанционный выключатель

042985 Удлинитель кабеля дистанционного выключателя

195 436 Передвижная тележка для источника питания или устройства охлаждения

043 932 Дистанционное контакторное управление позволяет выполнять дистанционное

951142 Индукционный охладитель повышенной производительности

Записывающее устройство с защитным кожухом

195 374 6-ти канальный с выходным кабелем термопарыартикул

300 698 12-ти канальный с выходным кабелем термопарыартикул

300 168 Соединительный кабель выходной кабель термопары 1.5м, используетсальтернативным записывающим устройством

194 999 Термопара (сварная) Термо-провод К-типа, длиной 500 футов (152 м)

195 098 Разъёмы для подключения термопар (Используются с #194 999) К-типаконтактный штекер, упаковка 10 шт.артикул

200 202 Термопара (контактная) Датчик контактной термопары (только дляпредварительного нагрева). Максимум 500°F/260°C

Удлинитель термопарыартикул

194 968 Удлинительный кабель, 6 пар К-типа, 50 футов (15,2 м)

200 201 Удлинительный кабель, 25 футов (7,6 м) К-типа, армированный

Выходные удлинительные кабели

300 180 С жидкостным охлаждением, 10 футов (3 м)

195 402 С жидкостным охлаждением, 25 футов (7,6 м)

195 403 С жидкостным охлаждением, 50 футов (15,2 м)

204 877 Водные соединительные патрубкиУстройство охлаждения

195 406 Требует охлаждающей жидкости артикул 300 355 (4)(ящик коробка)

Нагревательные кабели

300 045 30 футов (9,1 м)

300 046 50 футов (15,2 м)

300 047 80 футов (24,4 м)

300 049 140 футов (42,7 м)

300 556 160 футов (48,7 м)

Предварительный нагрев Чехлы

204 611 30 футов (9,1 м)

204 614 50 футов (15,2 м)

204 620 80 футов (24,4 м)

Предварительный нагрев Изоляция

204 669 Жаропрочный материал с кварцевым волокном (12,7 X 152 X 3048 мм)

195 376 Жаропрочный материал с кварцевым волокном (12,7 X 152 X 6096 мм)

211 474 Жаропрочный материал с кварцевым волокном (12,7 X 305 X 3048 мм)

194 965 Жаропрочный трос, ширина 25,4 мм, ролик 15,2 м

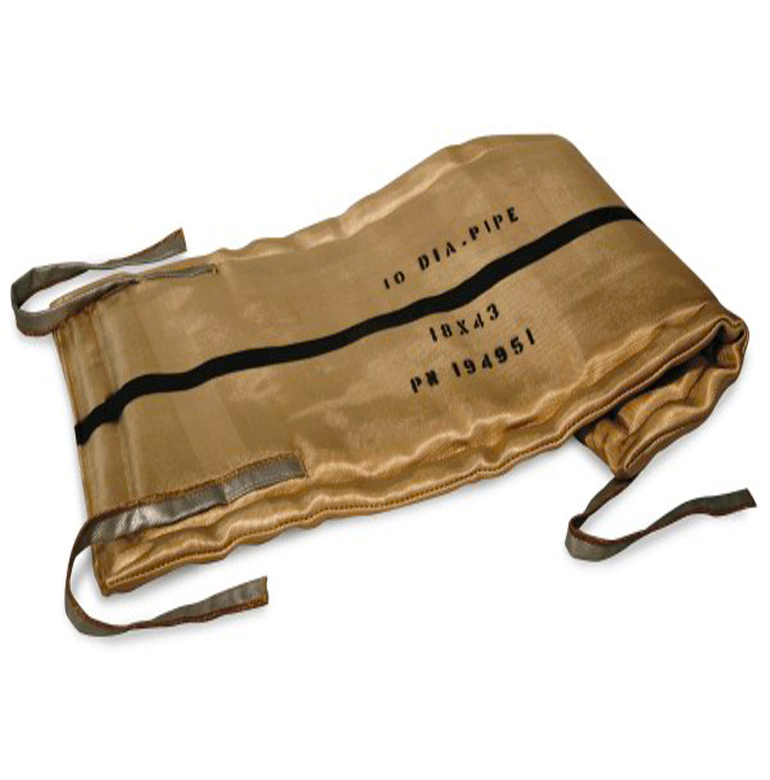

Изолирующие экраны после сварочной термообработки

194 947 Для труб 63,5 мм (305 X 381 мм)

194 948 Для труб 102 мм (305 X 533 мм)

195 477 Для труб 127 мм (305 X 660 мм)

194 949 Для труб 152 мм (305 X 762 мм)

195 476 Для труб 178 мм (457 X 864 мм)

194 950 Для труб 203 мм (457 X 965 мм)

194 951 Для труб 254 мм (457 X 1092 мм)

194 952 Для труб 305 мм (457 X 1245 мм)

194 953 Для труб 356 мм (457 X 1372 мм)

194 954 Для труб 406 мм (457 X 1473 мм)

194 955 Для труб 457 мм (610 X 1702 мм)

194 956 Для труб 508 мм (610 X 1854 мм)

300 449 Для труб 533 мм (610 X 1930 мм)

194 957 Для труб 559 мм (610 X 2007 мм)

194 958 Для труб 610 мм (610 X 2159 мм)

195 502 Для труб 660 мм (610 X 2311 мм)

194 998 Для труб 711 мм (610 X 2489 мм)

207 817 Для труб 762 мм (610 X 2667 мм)

222 228 Для труб 813 мм (610 X 2845 мм)

300 155 Для труб 914 мм (610 X 3200 мм)

300 156 Для труб 1016 мм (610 X 3556 мм)

Индукционные одеяла и кевларовые чехлы

224584 Индукционное одеяло для 56" трубы, 185*7,5

217628 Кевларовый чехол для 56" трубы, 193*7,5

300061 Индукционное одеяло для 48" трубы, 160*7,5

198670 Кевларовый чехол для 48" трубы, 166*7,5

300062 Индукционное одеяло для 46" трубы, 154*7,5

194809 Кевларовый чехол для 46" трубы, 159*7,5

300063 Индукционное одеяло для 42" трубы, 141*7,5

198669 Кевларовый чехол для 42" трубы, 146*7,5

300064 Индукционное одеяло для 38" трубы, 129*7,5

194813 Кевларовый чехол для 38" трубы, 133*7,5

300065 Индукционное одеяло для 36" трубы, 122*7,5

194705 Кевларовый чехол для 36" трубы, 127*7,5

300066 Индукционное одеяло для 34" трубы, 116*7,5

194812 Кевларовый чехол для 34" трубы, 120*7,5

300067 Индукционное одеяло для 32" трубы, 110*9,0

194811 Кевларовый чехол для 32" трубы, 114*9,0

300068 Индукционное одеяло для 30" трубы, 104*9,0

198668 Кевларовый чехол для 30" трубы, 107*9,0

300069 Индукционное одеяло для 28" трубы, 97*9,0
