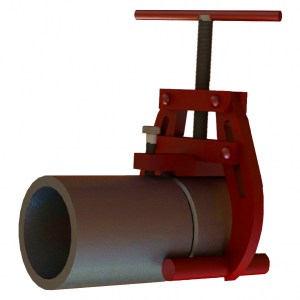

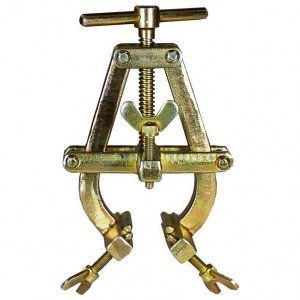

Струбцина для сварки труб и отводов СМ-81

Струбцина монтажная (центратор) для сварки труб и отводов СМ-81 предназначена для центрирования  торцов труб, отводов и переходов труб,  перед подготовкой сварки стыков труб ДУ от 25 до 89 мм.

Комплектация:

• Центратор-струбцина СМ-81 в сборе;
• Регулировочные стопорные винты;
• Паспорт;
• Инструкция по эксрлуатации.

Преимущества:

• Заводское качество сборки;
• Простота в эксплуатации;
• Выполнена из высокопрочной толстостенной стали 09Г2С;
• Усиленный прижимной винт;
• Возможность раотать от -40 до + 70 °С;
• Дешевле аналогов иностранного производства.

Технические характеристики:

Дополнительная информация:

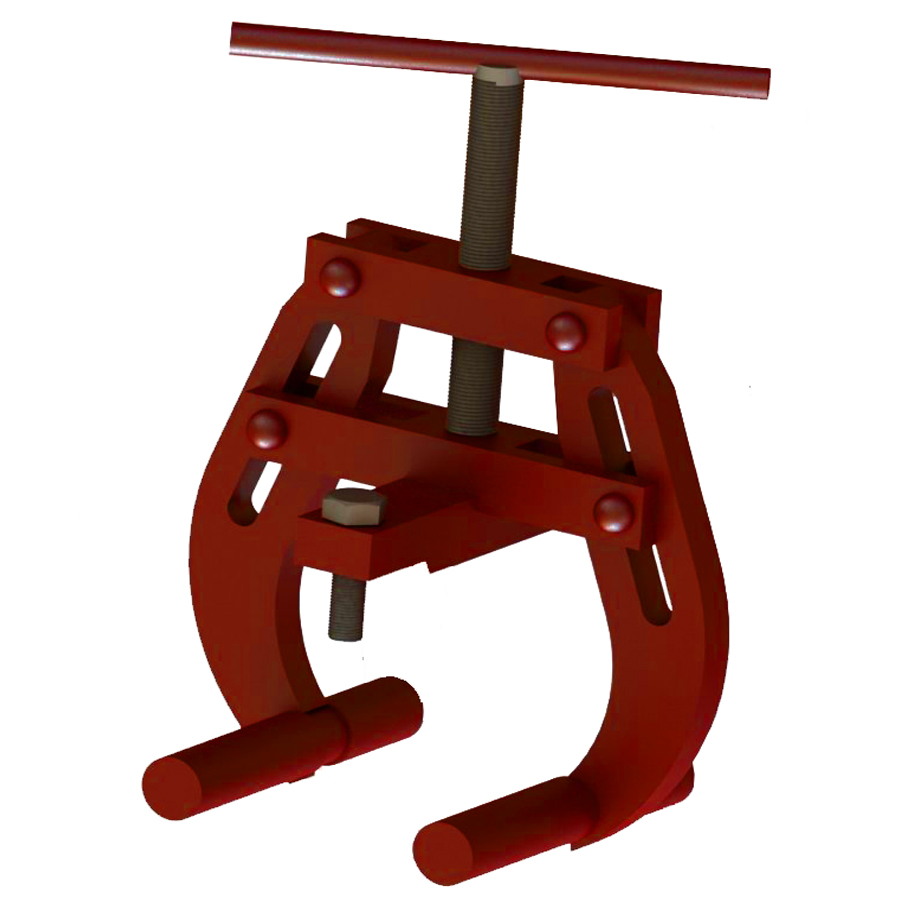

Струбцина СМ-81 выполнена в виде шарнирно - винтового соединения состоящего из 2-х подвижных обичаек-зажимов (1), которые центрируются подвижной  траверсой (2), для ценрирования трубы относительно оси струбцины испльзуются регулировочные стопорные винты (3), усиленный прижимной винт (4) служит для окончательной фиксации трубы в неподвижном положении.

Для сварки труб необходимо произвести установку струбцины на конец трубы и при помощи усиленного прижимного винта зафиксировать трубу. После этого необходимо вставить конец трубы или отвод который нужно приворить и зафиксировать его регулировочными стопорными винтами, после чего возможно прихватить сваркой данные элементы в нескольких точках для фиксации труб относительно друг-друга . Окончательный провар сварчного шва осуществляется со снятой струбциной.
