Центраторы наружные облегченные Ж08А

Центраторы звенные наружные Ж08А предназначены для сборки, центровки и рихтовки недопустимых смещений кромок при сварке труб магистральных трубопроводов в полевых условиях.

Ж08А применяются при строительстве и ремонте трубопроводов.

Следует отметить, что центратор вы можете использовать в разных климатических условиях. Он прекрасно переносит воздействие дождя, пыли, а также высокую температуру.

Отметим, что особых подготовок конструкция не требует.

Центратор с легкостью одевается на трубы в местах их будущей сварки, после чего мастер начинает его выравнивать и постепенно затягивать. После того, как кромки будут идеально совмещены, Вы можете окончательно зафиксировать изделие. Для того, чтобы снять конструкцию Вам достаточно ослабить винт.

Внешне центратор выглядит весьма просто. Он представляет собой несколько металлических секций, которые при помощи «колесиков» соединяются в единую цепь. После эксплуатации изделия мы рекомендуем Вам тщательно очистить и просушить центратор, что будет являться залогом его долговечности.

Центратор Ж08А предназначен для сборки, центровки и выжимания недопустимых смещений кромок стыкуемых труб диаметром от 57 до 1420мм.

Центратор предназначен для эксплуатации в полевых условиях при температуре окружающей среды от минус 50 до плюс 40 градусов Цельсия.

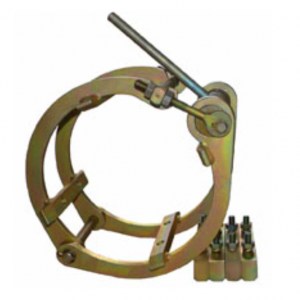

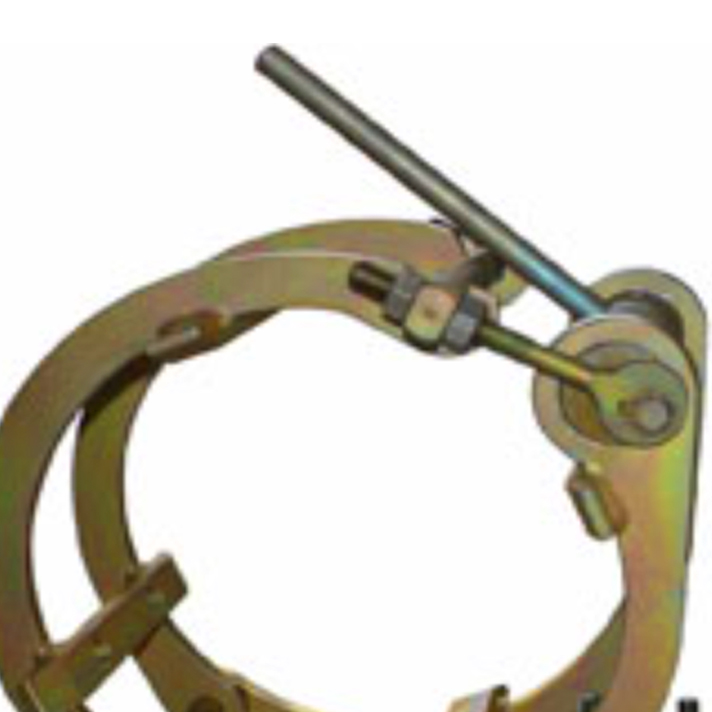

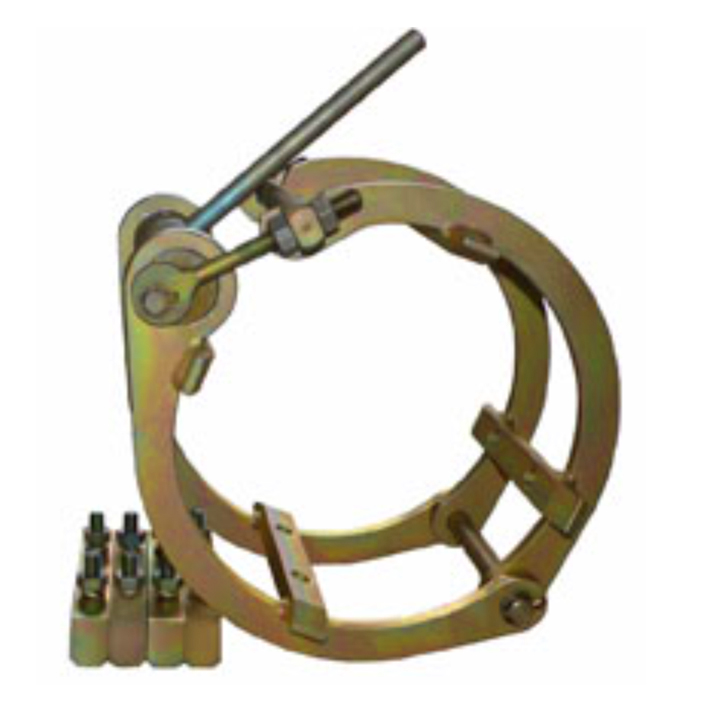

Для труб ф57-325мм - в виде двух дуг, механизм стяжки - эксцентриковый зажим. Дуги изготовлены из стали с радужным цинкованием. Путем приминения накладок (проставок) каждый центратор используется для труб нескольких диаметров.

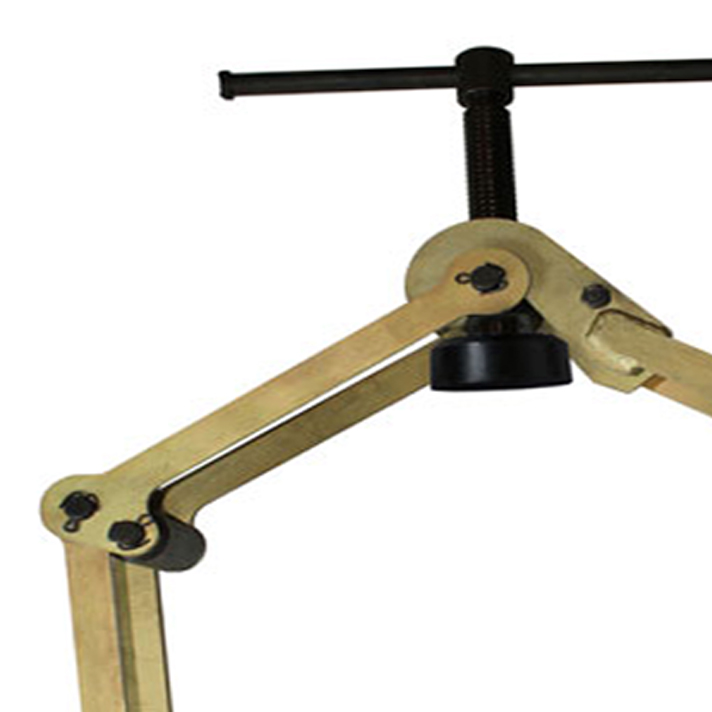

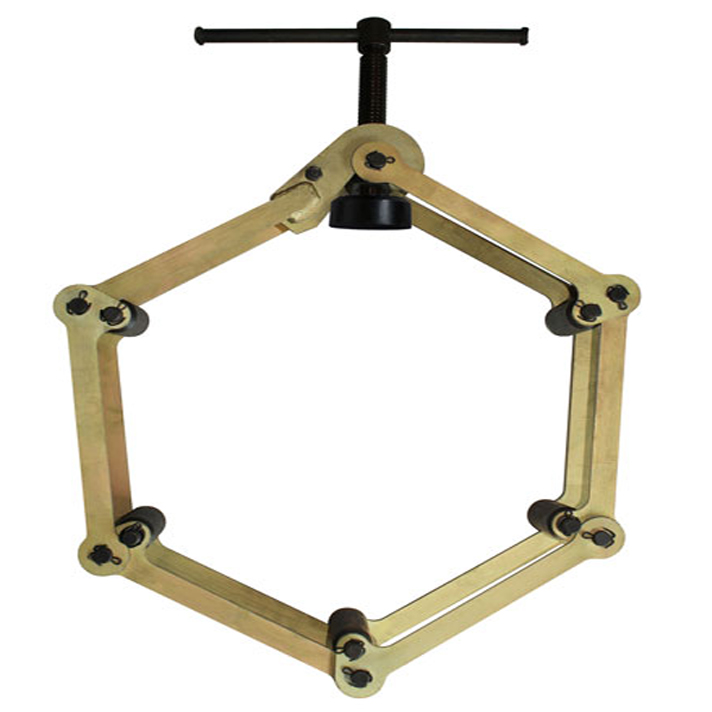

Для труб ф426-1420мм - в виде многозвенной пластинчатой цепи, механизм стяжки - винт. Звенья составные -алюминиевый сплав Д16АТ сечением 6х30 мм и лист стали сечением 1,5х30 мм.. Соединение звеньев на осях диаметром 16 мм.

Покрытие стальных деталей - радужное цинкование.

Комплектация:

• Центратор звенный наружный Ж08А в сборе;
• Руководство по эксплуатации;
• Паспорт;

Преимущества:

• Возможность эксплуатации от -50 до +50 °C;
• Простота конструкции обеспечивает надежность и долговечность работы в самых тяжелых условиях эксплуатации;
• Может использоваться в большом диапазоне типоразмеров труб;
• Изготовлены из стали с радужным цинкованием;
• Облегченный вариант, звенья выполнены мз авиационного алюминия;

Технические характеристики:

Центратор звенный наружный Ж08А

Центратор эксцентриковый наружный Ж08А

Дополнительная информация:

Важно! Центраторы даннго типа не предназначаются для исправления элипсности труб и кривизны ( откланение геометрии края трубы) и не убирают неровности и вмятины края трубы. Для каждого диаметра труб применяется определенная модель звенного центратора.
