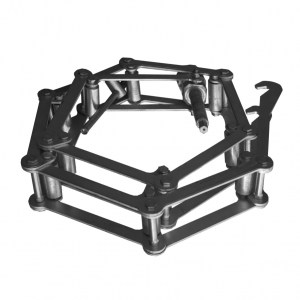

Центраторы звенные наружные ЦНЗ предназначены для центровки торцов труб перед сваркой стыков диаметром от 32 до 2224 мм при температуре окружающего воздуха от минус 40 до плюс 40 градусов С. Механизм стяжки центратора – винтовой.

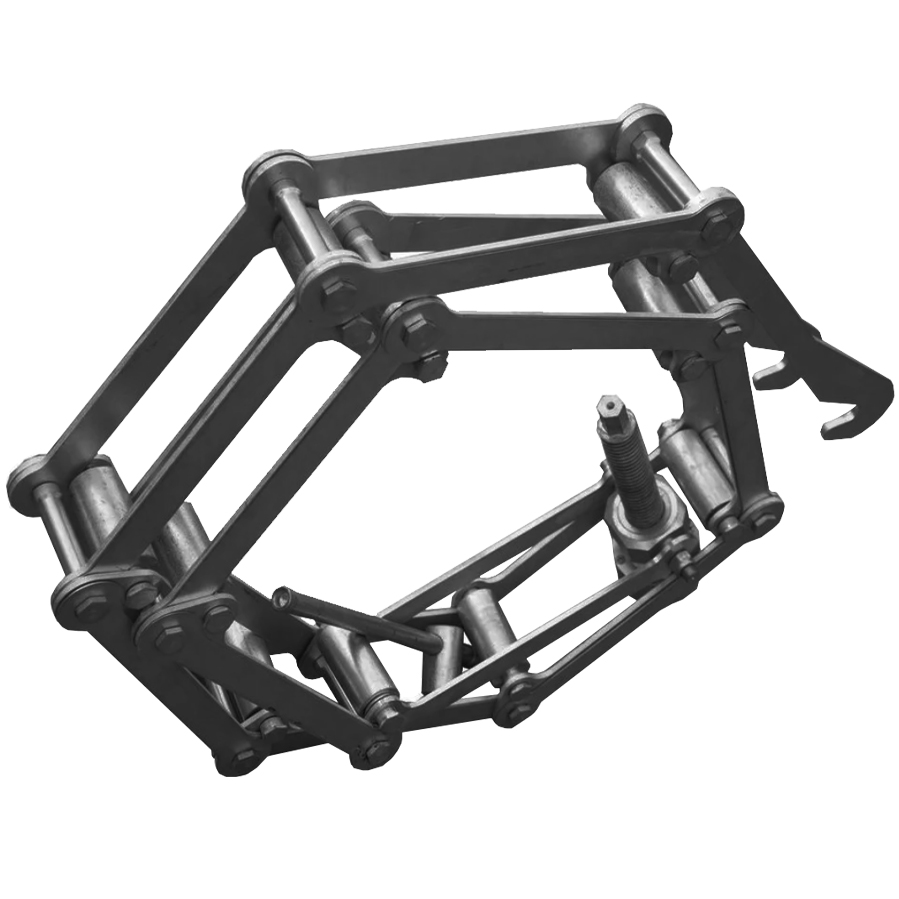

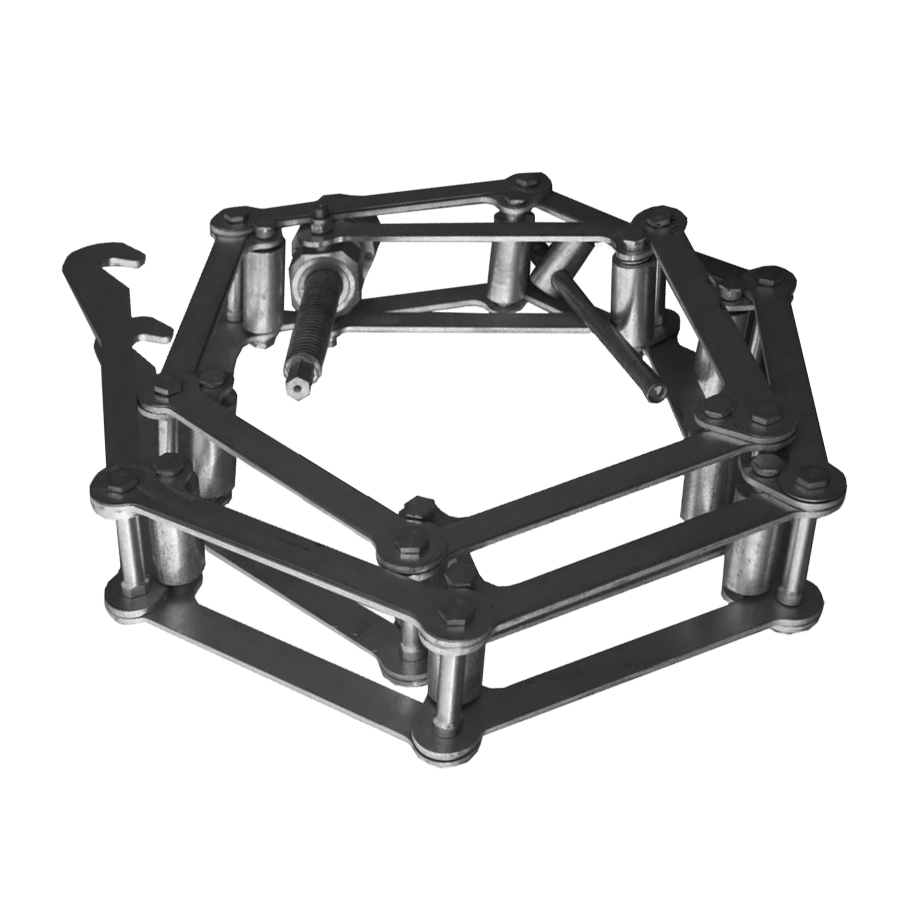

Центраторы ЦНЗ состоят из звеньев и представляет собой многогранник, соединенный шарнирами. Для монтажа центратора на трубе и фиксации двух труб для дальнейшей сварки, предназначена упорная шайба с механизмом винтового натяжителя.

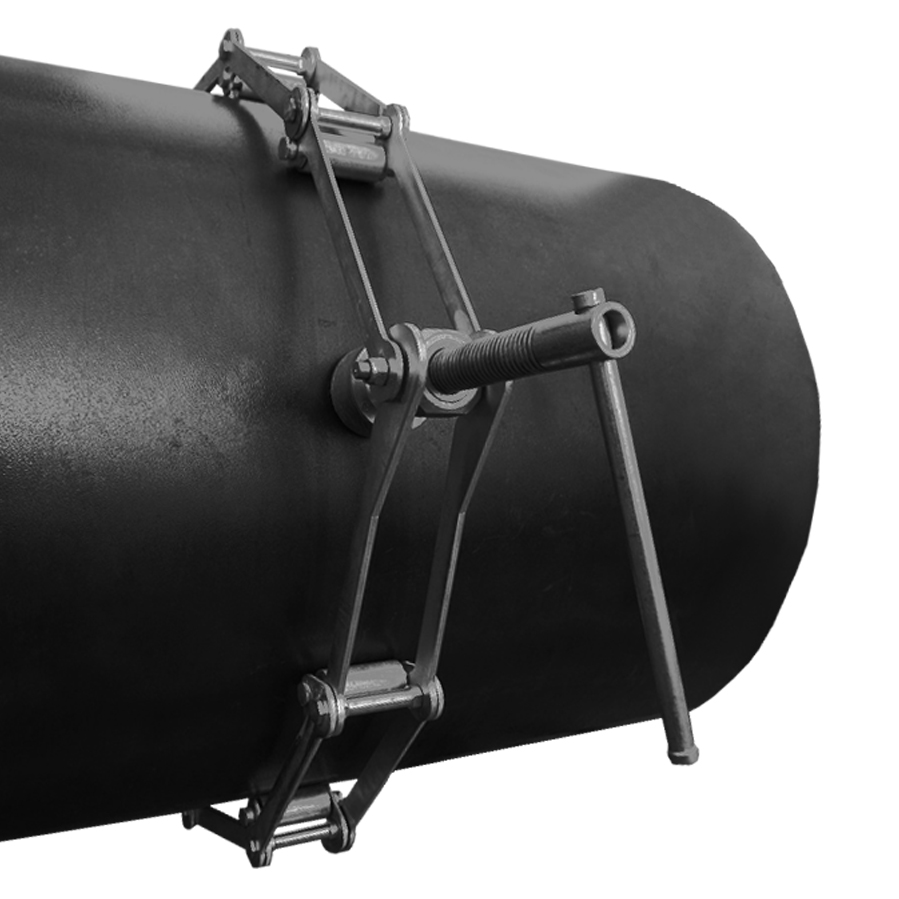

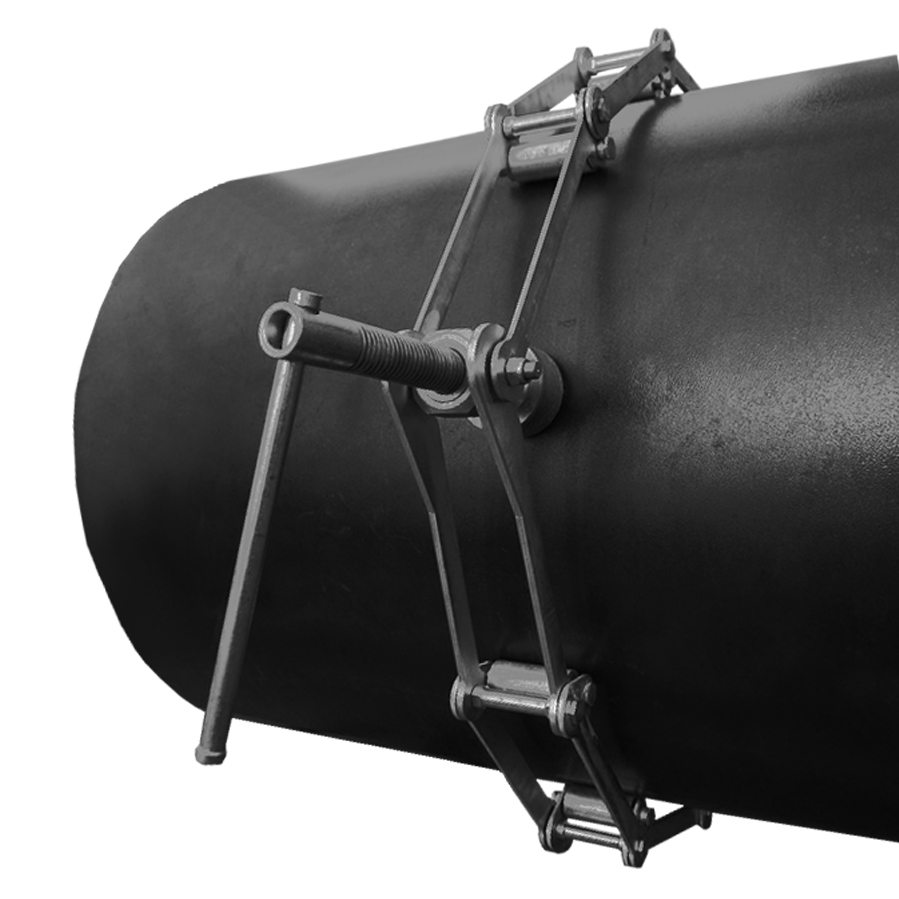

ЦНЗ предназначены для использования как в полевых условиях и стационарно в цеху.
Рис.1
1,2,3-звено; 4-винт; 5-траверса; 6-пята; 7-рукоятка; 8-ролик; 9-ось
Маталлический наружный центратор для труб состоит из легированных стальных многозвенников марки 09Г2С, соединённых друг с другом опорными роликами рис.1. Опорные ролики на центраторе цзн мы также производим из той же легированной стали 09Г2С.
В нашу конструкцию заложена возможность использовать центратор сразу на нескольких типоразмерах труб, для чего необходимо снять часть лишних звеньев. Например центратор ЦЗН-1420 можно использовать для работы с трубами до 530 мм.
Модель: |
Диапазон труб, мм: |
Масса, кг: |
ЦЗН 111 |
108-114 |
4,5 |
ЦЗН 151 |
159-168 |
5,0 |
ЦЗН 211 |
219 |
5,5 |
ЦЗН 271 |
273 |
10,0 |
ЦЗН 321 |
325 |
10,5 |
ЦЗН 371 |
377 |
11,5 |
ЦЗН 421 |
426 |
15,0 |
ЦЗН 531 |
530 |
18,0 |
ЦЗН 532* |
530 |
22,0 |
ЦЗН 631 |
630 |
20,5 |
ЦЗН 721 |
720 |
23,0 |
ЦЗН 821 |
820 |
25,5 |
ЦЗН 1020 |
1020 |
30,5 |
ЦЗН 1067 |
1067 |
32,0 |
ЦЗН 1220 |
1220 |
36,0 |
ЦЗН 1421 |
1420 |
41,0 |
ЦЗН 1621 |
1620 |
49,0 |
ЦЗН 1821 |
1820 |
61,0 |
ЦЗН 2021 |
2020 |
75,0 |
ЦЗН 2221 |
2224 |
89,5 |
Важно! Центраторы даннго типа не предназначаются для исправления элипсности труб и кривизны ( откланение геометрии края трубы) и не убирают неровности и вмятины края трубы. Для каждого диаметра труб применяется определенная модель звенного центратора.
Могут быть выполнены под любой диаметр на заказ!
