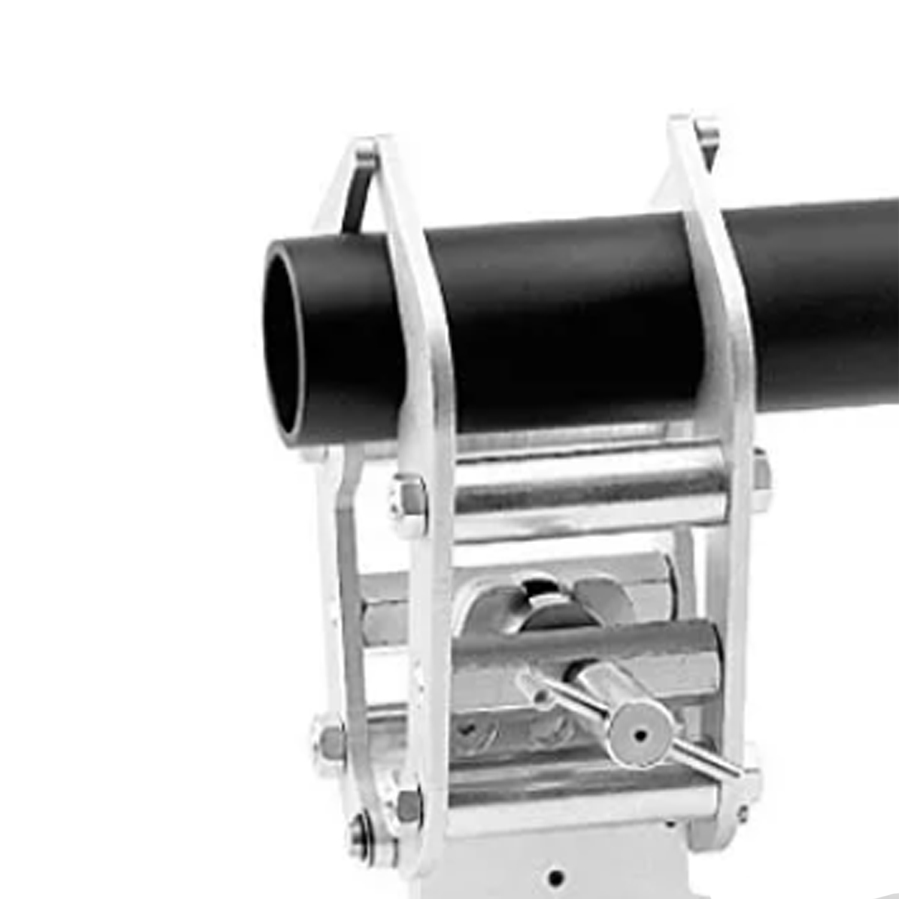

Наружный центратор для орбитальной сварки Тип 1a-Orbital Centromat®

Наружный центратор Orbital
Наружный центратор Orbital
Наружный центратор Orbital
Наружный центратор Orbital
Стоимость по запросу Узнать цену Написать в WhatsApp
Артикул: TT1152
Гарантия
Прямые поставки
Безналичный расчет
Доставка до ТК бесплатно

Специальная версия для орбитальной сварки.

Для разгрузки сварочного аппарата при орбитальной сварке мы рекомендуем тип 1a-Orbital. Быстрое, надежное, точное центрирование и зажим труб, валов и круглых стержней - в том числе при большой разнице диаметров, благодаря автоматической коррекции положения соединяемых элементов. Без дополнительного выравнивания, без помощников, без промежуточного контроля. Места сварки всегда доступны со всех сторон.

Для быстрого и точного выравнивания труб одинакового или отличающегося диаметра по общей осевой линии. Автоматическая компенсация диаметра. Нет необходимости вносить дополнительные коррективы. Все детали остаются легкодоступными для сварки. Чтобы избежать электролитической коррозии, мы поставляем версии с опорными направляющими из нержавеющей стали (VA 1.4301).

Комплектация:

  • Центратор в сборе;
  • Регулировочные стопорные винты;
  • Инструкция по эксрлуатации;
  • Паспорт;
  • Гарантийный талон;

Преимущества:

  • Немецкое качество сборки;
  • Простота в эксплуатации;
  • Выполнен из высокопрочной стали;
  • Идиально подогнанные дитали конструкции;
  • Усиленные прижимные винты;
  • Возможность раотать от -40 до + 70 °С;
  • Длительный срок службы;
  • Безупречное качество исполнения;

Технические характеристики:

Размеры, тип 1a Orbital

Типоразмер 1

Типоразмер 2

Типоразмер 3

Типоразмер 4

Диапазон зажима

6 - 50 мм

10 - 70 мм

25 - 140 мм

75 - 330 мм

Вес

3,6 кг.

5,7 кг.

12,6 кг.

41,00 кг.

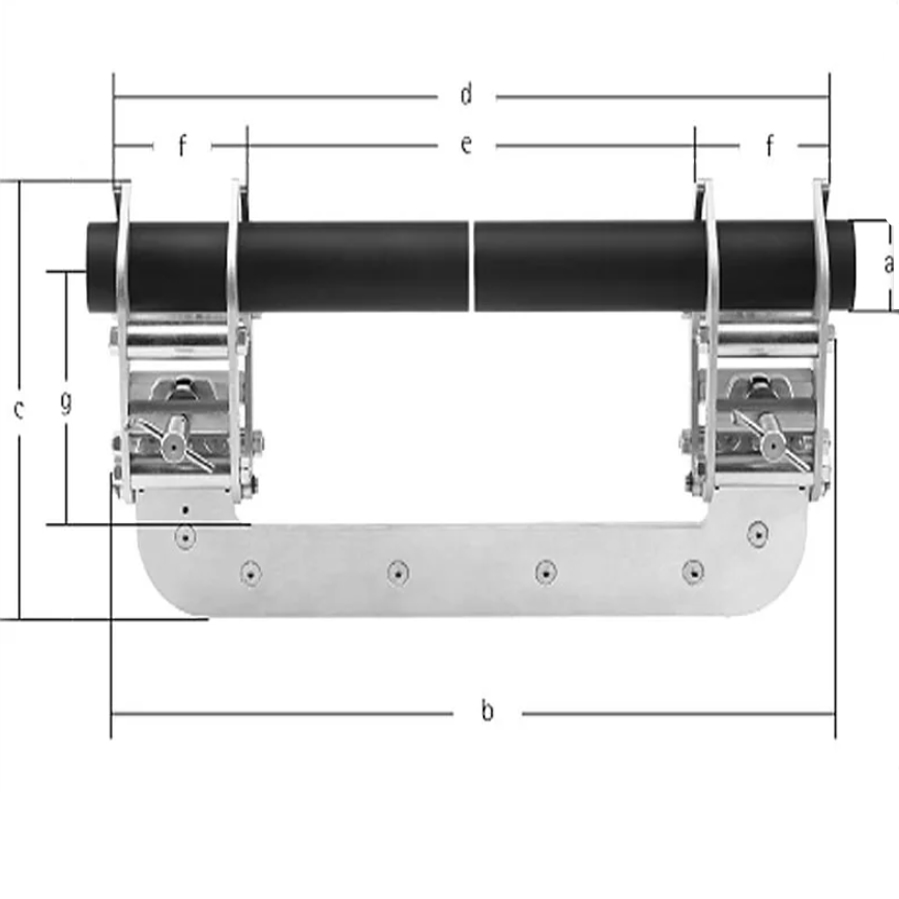

centrator type1a orbital size

Tипоразмер 1

Tипоразмер 2

Tипоразмер 3

Tипоразмер 4

a)6 - 50 mm

b)225 mm

c)175 mm

d)240 mm

e)98 mm

f)71,5 mm

g)110 mm

a)10 - 70 mm

b)400 mm

c)235 mm

d)387 mm

e)243 mm

f)71,5 mm

g)160 mm

a)25 - 140 mm

b)590 mm

c)290 mm

d)570 mm

e)360 mm

f)106 mm

g)170 mm

a)75 - 330 mm

b)720 mm

c)550 mm

d)720 mm

e)340 mm

f)168 mm

g)340 mm

Дополнительная информация:

Принцип работы

Перед сваркой двух деталей или труб центратор необходимо зафиксировать на трубе, подвести вторую деталь или трубу, соединить стыки деталей. Завинтить фиксирующие элементы до полной фиксации. После этого «прихватить»  сваркой стыки деталей в нескольких местах и извлечь центратор, отвинчивая фиксирующие элементы.  После этого можно выполнять основной сварочный шов.

Техническое обслуживание

При правильной и аккуратной эксплуатации центратор не нуждается в техническом обслуживании. После работы необходимо протирать центратор ветошью и удалять с него все посторонние частицы, например, застывшие капли металла от сварки.
