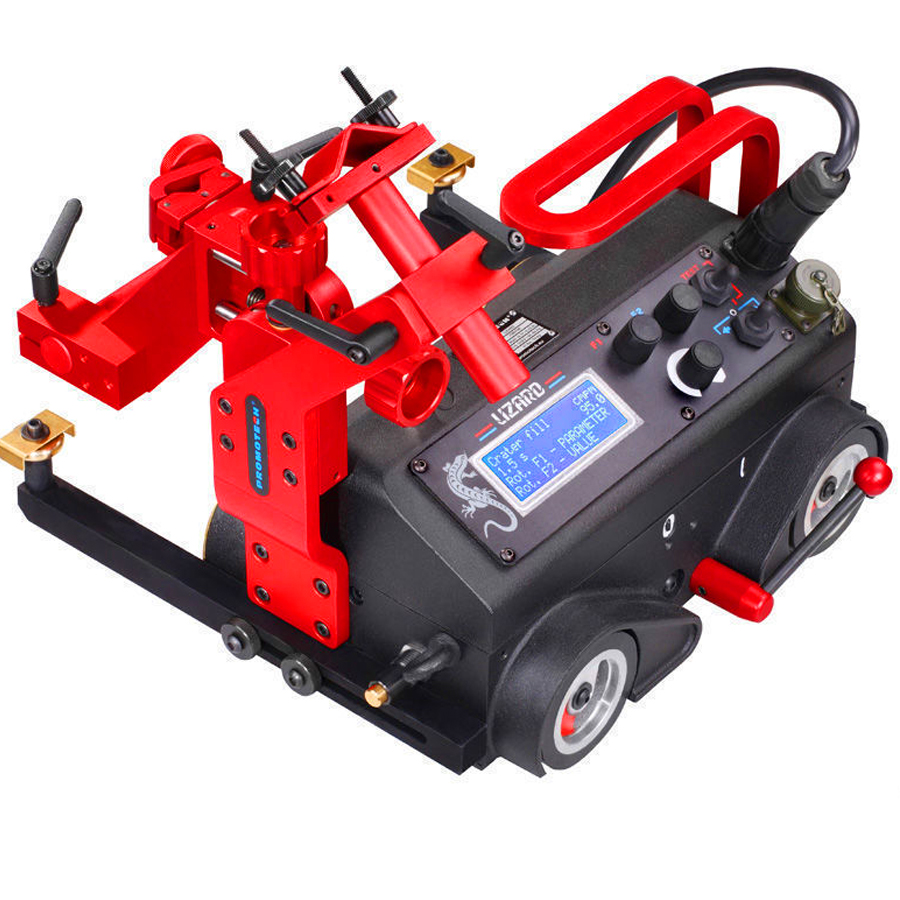

Lizard программируемый сварочный трактор с осцилляцией

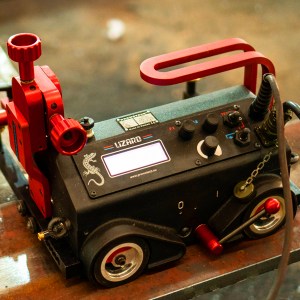

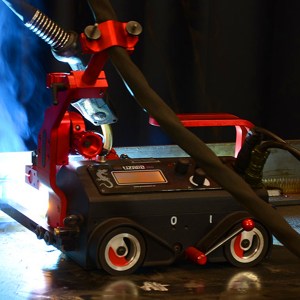

LIZARD Программируемый сварочный трактор с осцилляцией
LIZARD Программируемый сварочный трактор с осцилляцией
LIZARD Программируемый сварочный трактор с осцилляцией
LIZARD Программируемый сварочный трактор с осцилляцией
LIZARD Программируемый сварочный трактор с осцилляцией
Стоимость по запросу Узнать цену

Количество штук:

Гарантия
Прямые поставки
Безналичный расчет
Доставка до ТК бесплатно

Gecko Battery - это портативный, осна­щенный аккумулятором, сварочный трактор, предназначенный для выполнения непре­рывных высококачественных сварных швов. Неизменно стабильная скорость перемещения позволяет достигать точной геометрии сварного шва, идеально соответствующей заданной спецификации. Gecko Battery также может подключаться непосредственно к электросети при помощи блока питания.

Основные преимущества Lizard


Сварочная каретка имеет фрикционный, с червячным редуктором, механизм передвижения и магнитное позиционирование. Траекторию движения контролирует пара упорных роликов. Контур управления с обратной связью позволяет стабилизировать скорость на всех стадиях сварочного процесса. Неизменно стабильная скорость перемещения позволяет достигать точной геометрии и высокого качества сварного шва и значительно уменьшает расход присадочного материала.

Важная дополнительная функция сварочной каретки Lizard - это маятниковый блок колебаний. Каретка может определить работу блока автоматически и настроить подходящий режим работы. Блок колебаний значительно увеличивает функциональность каретки, позволяя работать в местах недоступных для сварщика.

Преимущества сварочной каретки Lizard Promotech

  • Жесткий легкий и компактный цельный корпус из алюминиевого сплава
  • Система магнитного позиционирования на постоянных магнитах с рукояткой управления
  • 4-х колесный привод с червячным редуктором
  • Устройство крепления сварочной горелки для различных типов сварки MIG / MAG горелки с диаметром 16-22 мм
  • Точное позиционирование сварочной горелки при помощи крестообразного регулировочного суппорта
  • Многофункциональный жидкокристаллический дисплей и две функциональные кнопки для программирования рабочих параметров сварки
  • До 40 запрограммированных режимов сварки могут быть сохранены в энергонезависимой памяти (ПЗУ)
  • Возможность сварки двумя горелками одновременно
  • Система обратной связи позволяющая стабилизировать скорость движения, снижать до минимума количество дефектов сварного шва
  • Равномерный нагрев исключает деформации свариваемых деталей
  • Автоматическая система ARC обеспечивает одновременный процесс сварки и передвижения каретки
  • Автоматическая система включения сварочного оборудования при начале движения
  • Упорные ролики контролируют траекторию движения каретки
  • Возможность сварки внутреннего и внешнего радиуса окружности заготовки
  • Магнитное позиционирование и использование упорных роликов позволяет осуществлять точное передвижение без использования специальных рельс
  • Сварочные каретки улучшают условия труда, позволяют устранить необходимость нахождения сварщика в условиях высокой температуры и дыма

Сварочная каретка Lizard эффективно применяется в производстве, где требуется непрерывная сварка изделий в различных положениях.

Целевые отрасли: производство металлоконструкций, судостроение, производство нефтегазового оборудования, мостостроение, производство емкостей, автомобильная техника, железнодорожная техника, тяжелое машиностроение.

Подключение 42 В

Сварочные каретки Promotech имеют опцию подключения 42 В, которая за счет низкого питающего напряжения уменьшает риск оператора от поражения электрическим током. Это особенно важно в области судостроения, где риск достаточно высокий.

Технические характеристики каретки Lizard Promotech

Размеры сварочной каретки Lizard



Модель LIZARD
Напряжение 1~ 115–230 В, 50–60 Гц
42 В, 50-60 Гц
Мощность 25 Вт
Сварочные положения
(в соответствии с EN ISO 6947 и AWS/ASME)
PA / 1F / 1G, PB / 2F, PC / 2G,
PD / 4F, PE / 4G,
PF / 3F / 3G (опционально с осцилятором)
PG / 3F / 3G (опционально с осцилятором)
Программируемые параметры Скорость движения, длина шва общая, длина стежка, расстояние между стежками, заполнение шва, заполнение кратера и другие.
Языки меню Английский, французский, немецкий, польский, португальский,
русский, испанский, турецкий
Тип горелки / диаметр MIG/MAG; 16–22 мм;
до 35 мм опционально
Мин. радиус кривизны поверхности заготовки 1500 мм
Мин. толщина заготовки 5 мм
Клиренс 5 мм
Горизонтальная сила тяги 220 Н
Вертикальная сила тяги 150 Н
Диапазон пространственной регулировки 0–35 мм; вверх-вниз, влево-вправо
Горизонтальная скорость 0–1200 мм/мин
Вертикальная скорость 0–1100 мм/мин
Концевые выключатели С обоих сторон
Масса 14 кг
Запоминание режимов сварки до 40 режимов



Программируемые параметры каретки

Каретка Lizard имеет функцию программирования сварочных параметров. Система управления позволяет выполнять прерывистые швы,

программируя длину короткого шва, расстояние между короткими швами (пропуски сварки) и переключая привод на повышенную скорость

перемещения во время пропусков сварки, время заварки кратера.

Конструктивные особенности каретки Lizard Promotech

Конструкция каретки Lizard

1. Панель управления с регуляторами и переключателями
2. Рычаг управления магнитным сцеплением
3. Подключение электропитания
4. Разъем подключения кабеля поджига дуги
5. Главный выключатель питания (0 / I)
6. Держатель кабеля
7. Крестообразный регулировочный суппорт
8. Держатель горелки
9. Упорные ролики
10. Концевые выключатели

Стандартные аксессуары для сварочных кареток Lizard

    Регулируемые упорные ролики (2 шт.)  Держатель кабелей
Направляющие Lizard Направляющие Lizard    Держатель кабелей
    Кабель электрический
3 метра
        Кабель для поджига двойной дуги
 6,5 метров
     Длинный держатель горелки
с зажимом
Кабель электрический 3 м Кабель электрический 6,5 метров  Длинный держатель горелки

Дополнительные аксессуары для сварочных кареток Lizard

Опционально поставляются дополнительные аксессуары, которые позволяют расширить область применения сварочной каретки Lizard.

  Держатель двух горелок           Трек гибкий



    Держатель для двух горелок    Удлинитель держателя горелки  Крестообразный регулировочный суппорт
Держатель для двух горелок Удлинитель держателя горелки  Extended cross-slide

   0-76 мм вверх-вниз,
0-35 мм влево-вправо

        Зажимы горелки 22-35 мм     Длинный держатель горелки    Ролик
Зажимы горелки Длинный держатель горелки    Ролик

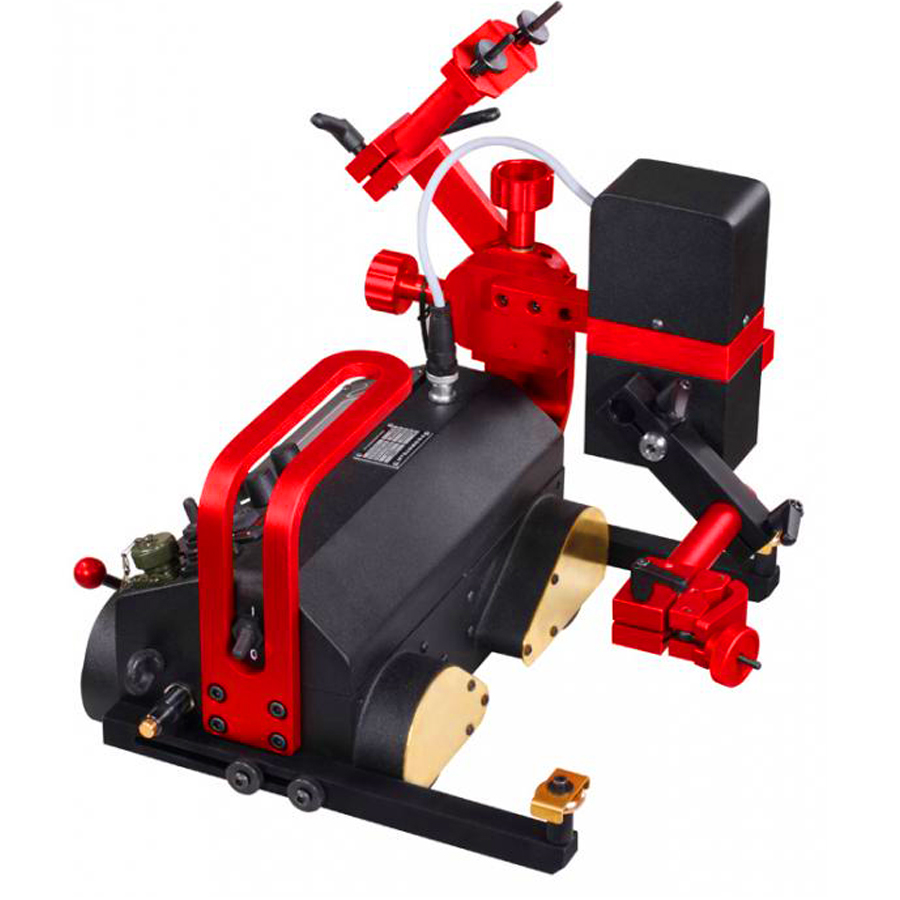

Маятниковый блок колебаний каретки Lizard

Блок колебаний является генератором колебаний углового (маятникого) типа, идеально подходит при сварки тавровых соединений.

Диаграмма осцилляции           Осциллятор

    Сварка встык

     Сварка в угол
таврового соединения
Нижний держатель горелки
с зажимом
Сварка с осциллятором встык Угловая сварка с осциллятором  Держатель горелки
