Вакуумные направляющие

Вакуумные направляющие Promotech надежно закрепляются как на черных, так и на цветных металлах. Легкая модульная конструкция обеспечивает плавную регулировку и простоту настройки системы под конкретные требования Заказчика в зависимости от сварочного положения (плоского, горизонтального или вертикального). Вакуумные направляющие совместимы с направляющими сварочного трактора Rail Bull.

Вакуумные направляющие Promotech надежно закрепляются как на черных, так и на цветных металлах. Легкая модульная конструкция обеспечивает плавную регулировку и простоту настройки системы под конкретные требования в зависимости от сварочного положения (плоского, горизонтального или вертикального). Вакуумные направляющие совместимы с направляющими сварочного трактора Rail Bull.

Cистему вакуумных направляющих можно легко перестроить вручную в зависимости от производственных задач. Большой выбор комплектующих, включая жесткие и гибкие направляющие рельсы, вакуумные присоски, шланги, клапаны и ниппели поможет сделать работу еще более эффективной. С помощью вакуумных направляющих можно выполнять большое число операций по сварке и резке в горизонтальном и вертикальном положениях как на ферромагнитных, так и на неферромагнитных поверхностях.

Конструктивные особенности вакуумных направляющих Promotech

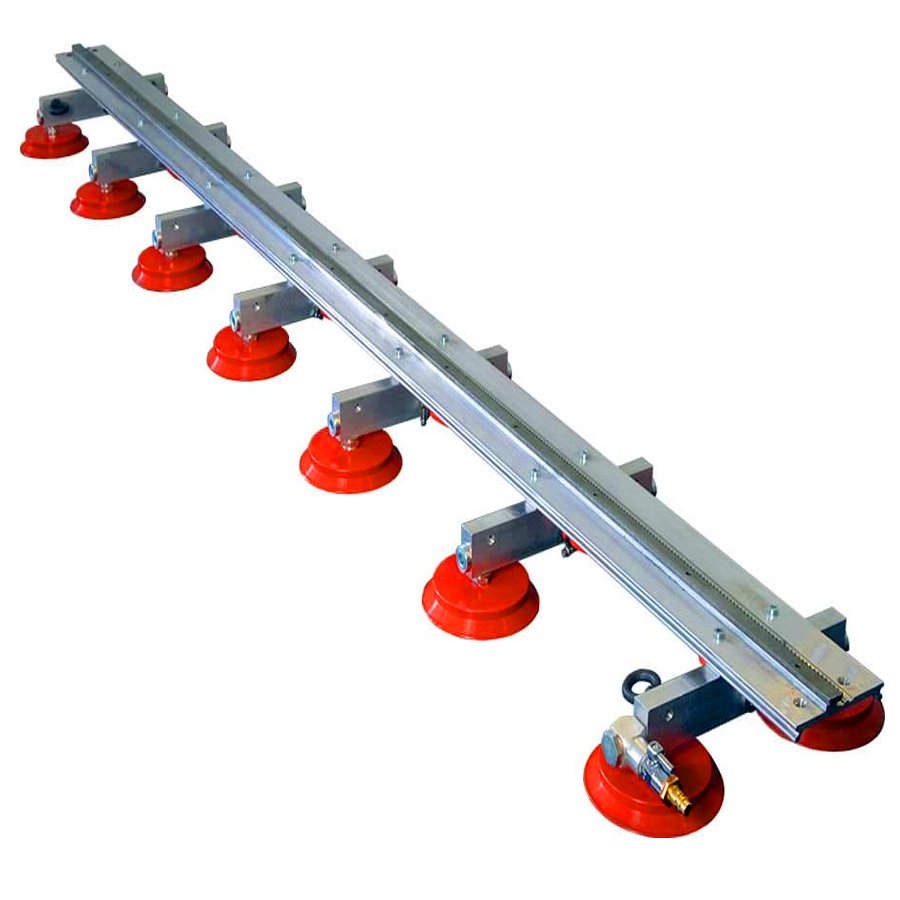

Вакуумные направляющие Promotech состоят из жестких и гибких направляющих рельсов, закрепляющихся на поверхности при помощи вакуумных блоков, вакуум в которых создается при помощи насоса.

Один насос обеспечивает манометрическое давление, достаточное для 21 вакуумного блока, которые создают силу всасывания воздуха, равную 1400 Н (при манометрическом давлении -70 кПа). Допустимая нагрузка сварочных тракторов с аксессуарами составляет до 30 кг. Опциональный коллекторный блок может подключать до четырех вакуумных блоков направляющих рельс, что позволяет попеременно управлять ими во время работы.

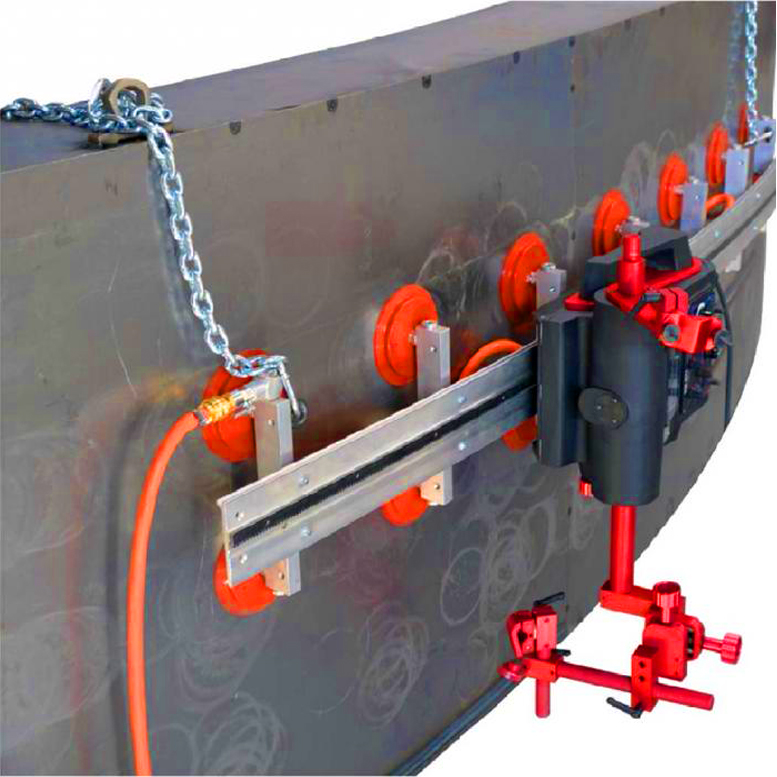

Температура материала, к которому присоединены вакуумные присоски, не должна превышать +320°C. Источник тепла должен находиться не ближе 100 мм от вакуумных присосок. Предохранительный болт с проушиной обеспечивает безопасность вакуумных направляющих и защищает их от случайного падения.

Установка направляющих для параллельного соединения

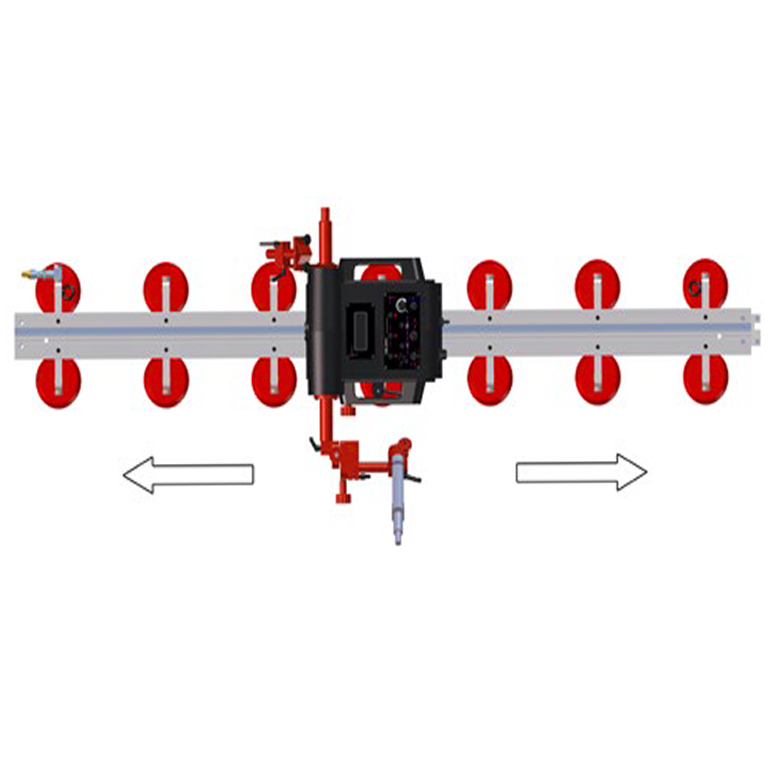

Установка направляющих для последовательного соединения
