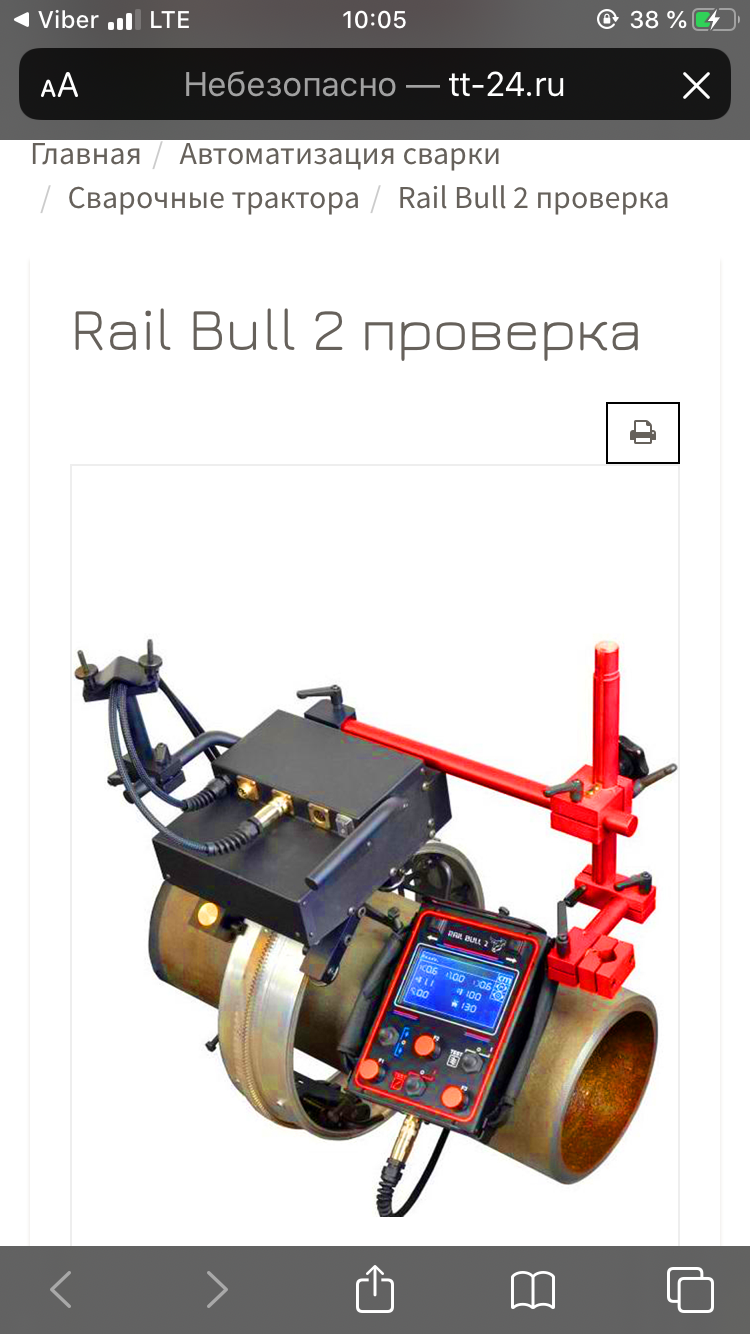

Rail bull 2 проверка

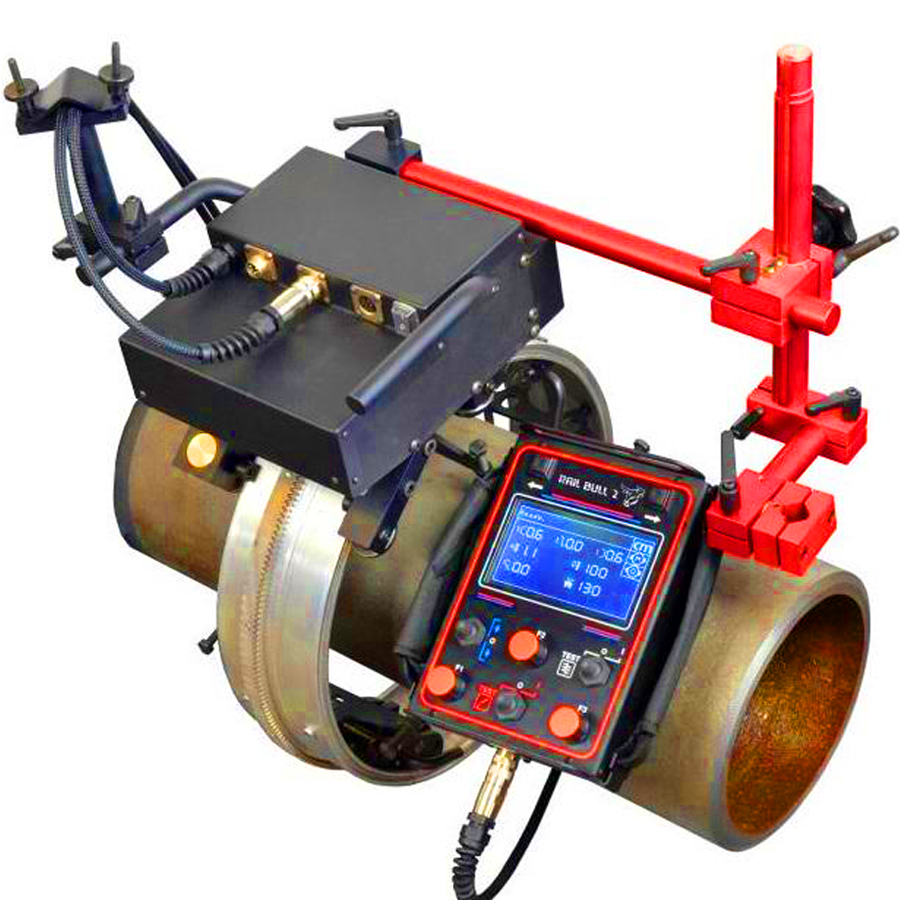

Rail Bull 2 — модульная механизированная каретка для различных видов сварки, термической резки и строжки на плоских и криволинейных поверхностях, трубах и резервуарах. Подходит для работы во всех сварочных позициях как на ферро­магнитных, так и на неферро­магнитных материалах.

Сварочная каретка имеет механизм передвижения зубчатая "рейка - шестерня" и магнитное позиционирование. Замкнутый контур управления с датчиком, обеспечивает высокую точность и скорость позиционирования. Неизменно стабильная скорость перемещения позволяет получать сварные швы высокого качества с точной геометрией и значительно уменьшает расход присадочного материала. Встроенный блок колебаний горелки линейного типа обеспечивает качественную сварку многопроходных швов с разделкой кромок и швов с зазором.

Преимущества сварочной каретки Rail Bull 2 Promotech

• Полностью модульная самоходная механизированная каретка может быть специально настроена для различных способов сварки, термической резки и строжки для применения на плоских или изогнутых пластинах и трубах,
• Жёсткий лёгкий и компактный цельный корпус из алюминиевого сплава,
• Непрерывная сварка в различных положениях сварного стыка,
• Точная настройка позиционирования горелки при помощи крестообразного регулировочного суппорта,
• Энергонезависимая память для хранения до 40 режимов сварки,
• Система обратной связи, позволяющая стабилизировать скорость движения и снижать до минимума количество дефектов сварного шва,
• Линейный блок колебаний горелки для сварки многопроходных сварных швов,
• Активная компенсация положения горелки по вертикали и горизонтали с помощью модульной системы автоматического слежения за стыком,
• Непрерывное и программируемое перемещение при сварке прерывистых швов (длина шва, промежутки между сварными швами, сварной шов обратно длины, время заварки кратера),
• Концевой выключатель для выключения сварки и возврата каретки в исходное положение,
• Минимальный требуемый радиус кривизны 5000 мм для полугибкой направляющей,
• Кольцевая направляющая позволяет производить сварку кольцевых сварных соединений по наружному диаметру окружности заготовки (от 200 мм  до 3000 мм),
• Три режима автоматического отслеживания стыка (вертикальное, горизонтальное и оба вместе),
• Концевой выключатель для выключения сварки и возврата каретки в исходное положение,
• Эргономичный ручной пульт дистанционного управления (кабель 3 м в комплекте) с магнитным креплением обеспечивает надёжную установку на ферромагнитных материалах, простые и легко находимые ручки управления позволяют выполнять регулировки без поднятия оператором сварочной маски,
• Усилие удержания магнитов обеспечивает прочное сцепление на ферромагнитных материалах,
• Подходит для всех пространственных положений сварки на ферромагнитных и неферромагнитных материалах благодаря приводу с реечной передачей и различным направляющим, оснащенным магнитными или вакуумными установочным устройствам,
• Высокая скорость до 3000 мм/мин делает возможной использование для плазменной резки,
• Равномерный нагрев для предотвращения деформаций,
• Автоматическое включение/выключение дуги одновременно инициирует сварку и перемещение,
• Многофункциональный светодиодный дисплей с цифровыми настройками для каждого параметра движения делает процедуру предварительную настройки и повторения оптимальной сварки или резки простой и позволяет работать без догадок,
• Интуитивно понятное программное обеспечение с удобным пользовательским интерфейсом,
• Быстродействующий механизм зажима держателя горелки для различных типов MIG/MAG горелок с диаметром 16-22 мм (0,63-0,87"); опционально – версия зажима горелок диаметром до 35 мм (1,38"),
• Улучшение условий труда, позволяет устранить необходимость нахождения сварщика в условиях высокой температуры и задымлённости.

Применение каретки Rail Bull 2: производство прицепов, автоцистерны, нефтехранилища, водохранилища, сосуды под давлением, балки мостов, конструкционная сталь, башенные конструкции, сварка панелей, трансформаторы, судоремонтные работы.

Сварочные каретки Promotech имеют опцию подключения 42 В, которая за счет низкого питающего напряжения уменьшает риск оператора от поражения электрическим током. Это особенно важно в области судостроения, где риск достаточно высокий.

Технические характеристики каретки Rail Bull 2 Promotech

Конструктивные особенности каретки Rail Bull 2 Promotech

1. Держатель кабеля  2. Ручка для переноски  3. Держатель блока колебаний  4. Стержень 300 мм  5. Зубчатая рейка 300 мм  с регулируемым держателем 180 мм  6. Скользящий зажим  7. Зажимной блок с рычагами  8. Короткий стержень с держателем горелки с зажимом

Управление кареткой Rail Bull 2

Управление кареткой Rail Bull 2 осуществляется с выносного дистанционного пульта управления, который обеспечивает:

• Переключение направления перемещения каретки,
• Установку и регулировку скорости перемещения,
• Включение одновременного начала перемещения и зажигания дуги,
• Включение блока колебаний дуги.

Пульт управления имеет магнитные крепления и может быть установлен на свариваемой конструкции в любом удобном месте. Все значения отображаются на многофункциональном ЖК дисплее, яркость которого позволяет сварщику управлять кареткой, не поднимая сварочную маску.

Применение блока колебаний сварочной горелки

Встроенный блок колебаний горелки линейного типа обеспечивает качественную сварку шва при разделки кромок изделия. При изменении ширины, скорости и задержек манипуляции сварочной горелки изменяется тип осцилляции (вид колебаний).

Система слежения за стыком Rail Bull 2

Каретка Rail Bull 2 может комплектоваться двухосевой системой слежения за стыком с контактным датчиком и вертикальным приводным слайдером (скользящим суппортом).

Контактный датчик со сменными наконечниками позволяет отслеживать реальную траекторию сварных стыков для стыковых и тавровых соединений в любом положении сварки. Отслеживание по вертикальной оси позволяет сохранять длину дуги и высокое качество сварки при сварке листовых конструкций с возможными дефектами сборки (погибь полотнища).

Виды перемещения контактного датчика слежения сварного стыка

Направляющие рельсы для кареток Rail Bull 2

Каретка Rail Bull 2 не имеет магнитных колес и перемещается по направляющим рельсам, которые закрепляются на свариваемой детали. Направляющие представляют собой сегменты по 2000 мм длиной. Снизу они имеют сдвоенные магниты, с помощью которых и закрепляются к детали.

Соединения направляющих могут обеспечивать их установку на криволинейной поверхности с минимальным радиусом 5 м. Направляющие имеют зубчатую рейку, в зацеплении с которой находится ведущая шестерня механизма перемещения каретки. Направляющие могут крепиться на внешней или внутренней поверхности.

Направляющая может крепится к свариваемой поверхности с помощью магнитных креплений. При сварке изделий из немагнитных материалов (нержавеющая сталь, алюминий, медь и др.) применение магнитных креплений невозможно. Для этих случаев была разработана система пневматических (вакуумных) креплений. Температура материала, на котором используются вакуумные крепления не может превышать + 320° C (608° F). Движение каретки вдоль нее осуществляется с помощью регулируемых роликов.
