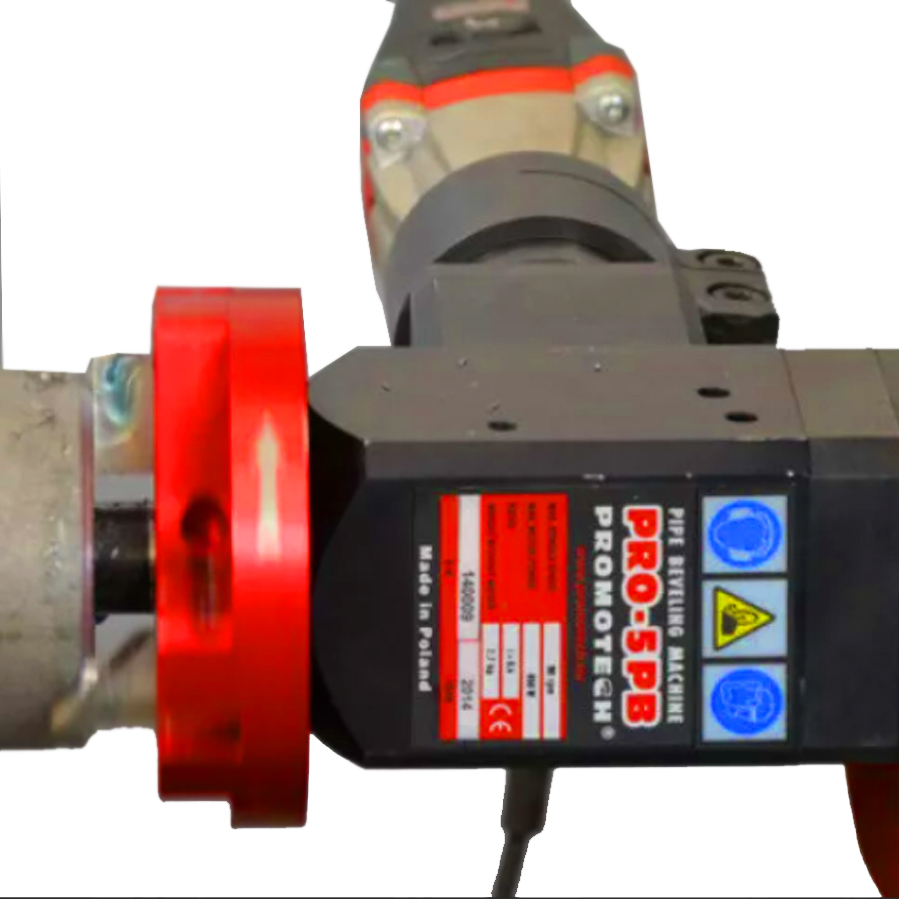

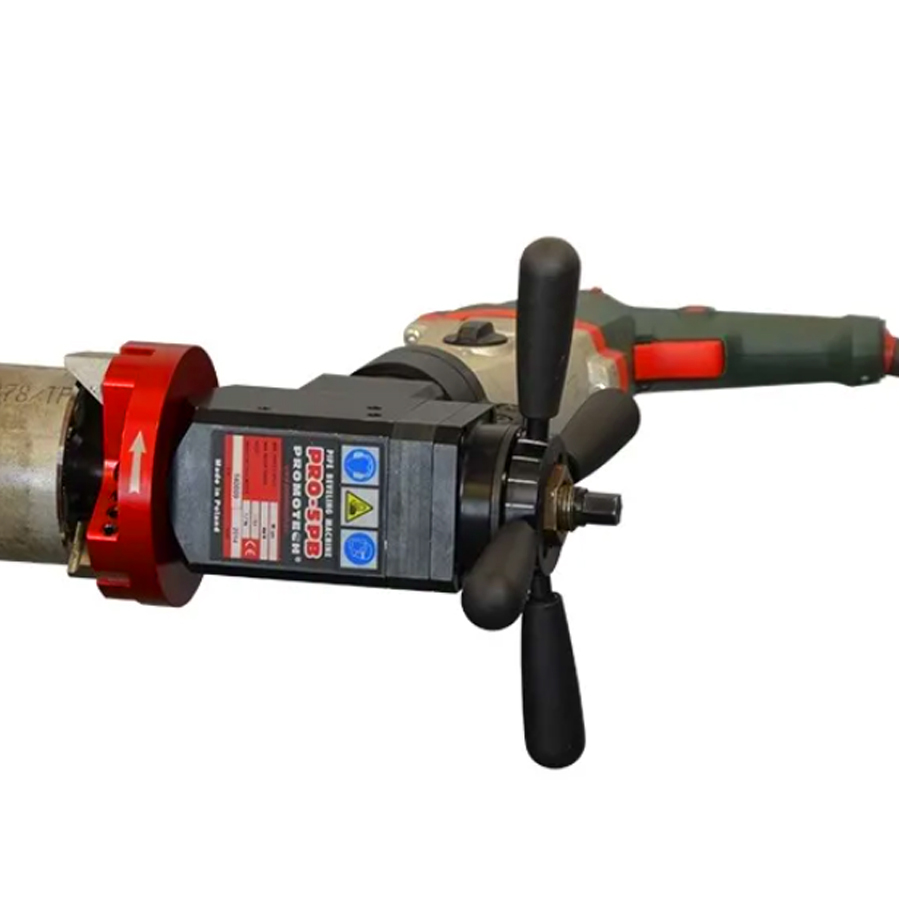

Мобильный промышленный кромкорез PRO 5PB
Трубный торцеватель ПРО 5 ПБ - это удобный и компактный ручной инструмент для обработки торцов и фаски труб. Позволяет обрабатывать трубы из углеродистой и нержавеющий стали, алюминиевых и медно-никелиевых сплавов.
ПРО 5 ПБ представляет собой удобный, портативный ручной инструмент для обработки торцов и фаски трубы фрезерованием. Обрабатываемый материал труб: углеродистые и нержавеющие стали, алюминиевые сплавы и медно-никелевые сплавы.
В зависимости от используемых резцов ПРО 5 ПБ может выполнять снятие внутренней и внешней фаски, фаски формы J, внутреннюю калибровку труб с внутренним диаметром от 32 мм до труб с внешним диаметром 114 мм (опционально до 140 мм). Все операции по подготовке к сварке выполняются легко и быстро.
Одновременно могут быть использованы 3 разных резца.По требованию Заказчика машина может быть укомплектована пневматическим приводом высшего качества либо электроприводом с высоким крутящим моментом.Дополнительная шпиндельная оправка ∅75 мм и гаечный ключ с трещоткой позволяет обрабатывать трубы в труднодоступном и ограниченном пространстве.

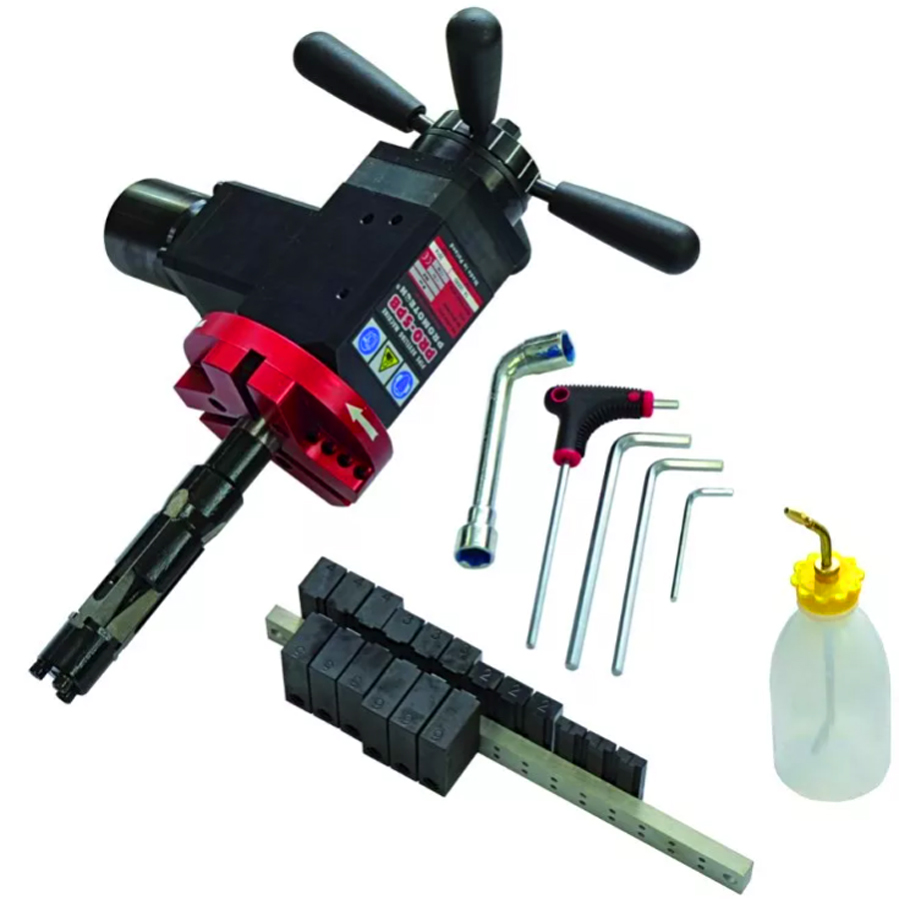

Комплектация:
Стандартный набор поставки
ПРО 5 ПБ (без инструмента).
Металлический ящик.
Самоцентрирующий распорный вал для труб с внутренним диаметром 32–107 мм.118 мм
Шпиндельная оправка.
Кулачки (1, 2, 3, 4, 5, 6) — 3 комплекта.
Набор инструмента.
Баллон для СОЖ.
Руководство по эксплуатации.
Преимущества:
Снятие фаски с внутреннего и внешнего диаметра труб
Снятие фаски с внутреннего и внешнего диаметра труб
Торцевание трубОбработка нержавеющей стали
Различные резцы

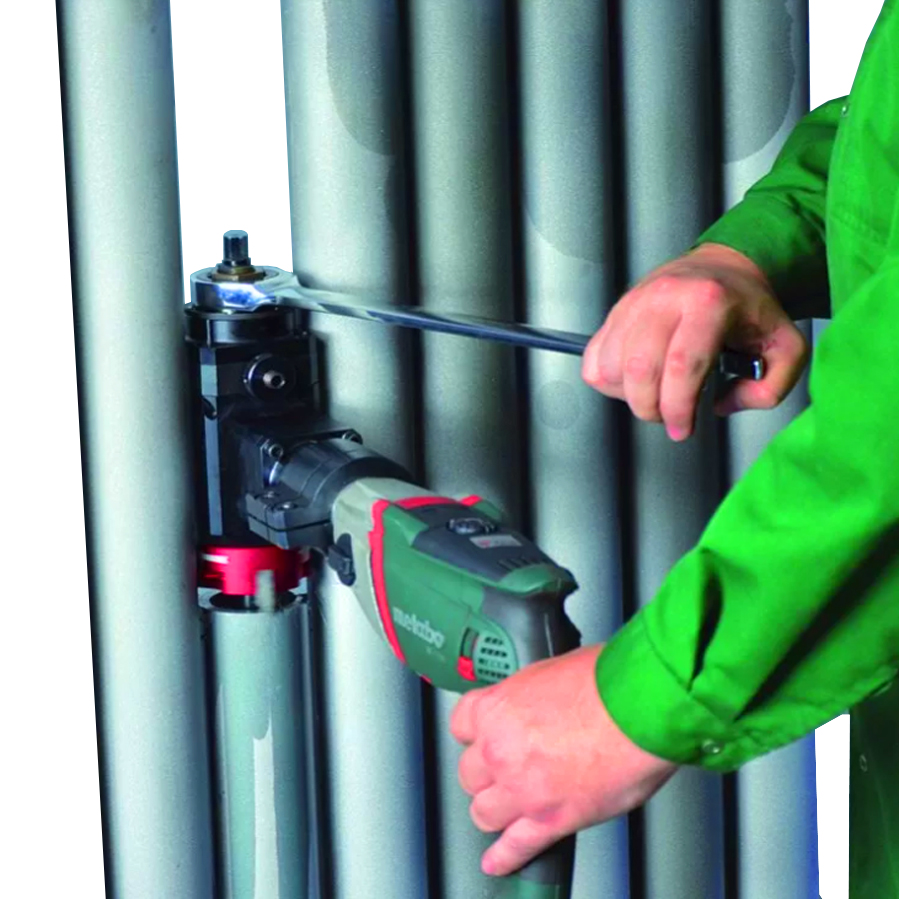

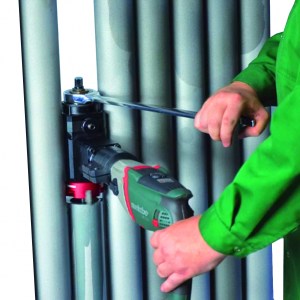

Дополнительная шпиндельная оправка и гаечный ключ с трещоткой позволяет обрабатывать трубы в труднодоступном и ограниченном пространстве
Может быть укомплектован мощным пневматическим приводом или электроприводом с высоким крутящим моментом
Аккумуляторный привод с двумя батареями (опция)
Малый распорный вал для труб с внутренним диаметром 25–32 мм (опция)

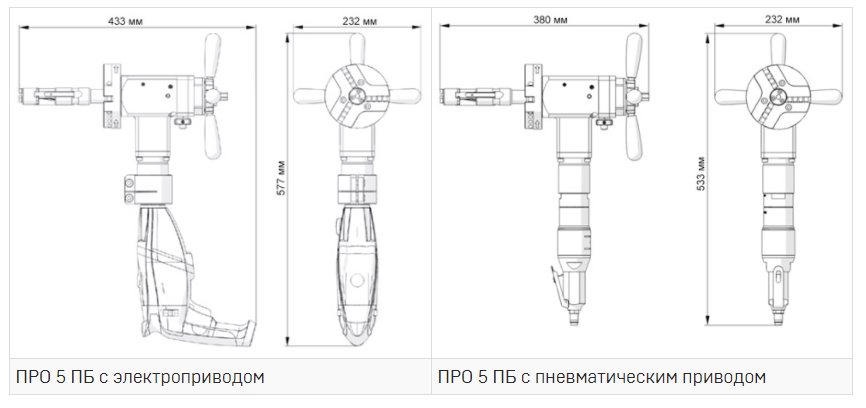

Технические характеристики:
| PRO-5 PB | PRO-5 PB | |
| с электродвигателем | с пневмодвигателем | |
| Электропривод | 1100W | - |
| Питание | 110-120V/50-60Гц или 220-240V/50-60 Гц | - |
| Скорость вращения (номинальная) | передача 1 – 0: 90 об/мин передача 2 – 0: 300 об/мин |
90 об/мин |
| Пневмопривод | - | 800 W |
| Рабочее давление | - | 0.6 МПа (87 PSI) |
| Расход воздуха | - | 1600 л/мин (49.4 CFM) |
| Диаметр труб | от 32 мм внутренний, до 114 мм внешний | от 32 мм внутренний, до 114 мм внешний |
| Макс. толщина стенок трубы | внешний диаметр до 114 мм: 12 мм внешний диаметр 114–124 мм*: 10 мм внешний диаметр 124–132 мм*: 8 мм внешний диаметр 132–140 мм*: 6 мм * Доступно с дополнительным резцедержателем 140 мм |
|
| Вес с приводом | 11 кг | 11 кг |

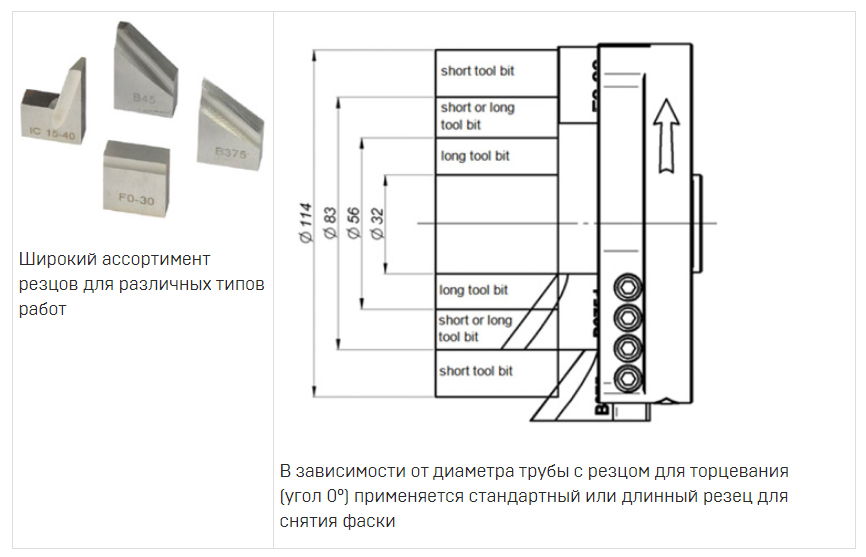

Резцы

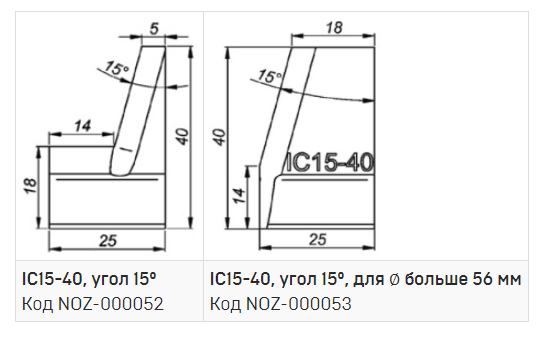

Резцы для снятия фаски под углом
* Для диаметров больше 56 мм используется с резцом для торцевания (угол 0°).
** Для диаметров меньше 83 мм используется с резцом для торцевания (угол 0°).
Резцы для внутренней калибровки

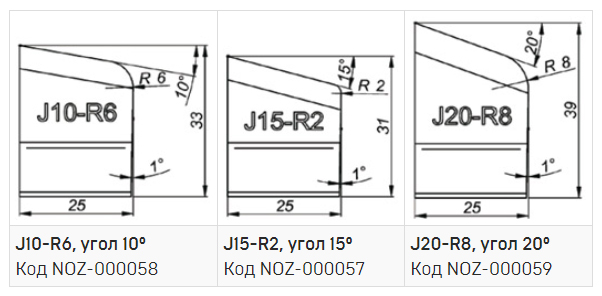

Резцы для снятия фаски формы J
Также возможно изготовление на заказ резцов по нержавеющей стали:
NOZ-000067 Резец к PRO-5 PB для торцевания, 30 мм.
NOZ-000034 Резец к PRO-5 PB для внешней фаски 30°, 34 мм.
NOZ-000035 Резец к PRO-5 PB для внешней фаски 30°, 44 мм.
NOZ-000038 Резец к PRO-5 PB для внешней фаски 37,5°, 39 мм.
NOZ-000039 Резец к PRO-5 PB для внешней фаски 37,5°, 49 мм.
Дополнительная информация:
Дополнительные аксессуары
Код:ZST-0472-16-00-00-0: Электропривод 230 В с адаптером для подключения.
Код: SLN-000176.Электропривод 230 В без адаптера для подключения.
Код: ZST-0472-11-00-00-1.Адаптер для подключения электропривода.
Код: WRT-000021 Привод аккумуляторный. В комплекте 2 батареи 18 В, 5,2 Ач.Код:
Код: NPD-0472-03-00-00-0 Пневматический привод
Код: ZST-000021: Система подготовки воздуха
Код: TRC-0472-12-00-00-0 -75 мм шпиндельная оправка.
Код: TRC-0472-12-00-00-0 -75 мм шпиндельная оправка.
Код: KLC-000045 Гаечный ключ с трещоткой.
Код: TRZ-0472-21-00-00-0 Вал малый распорный для работы на трубах с внутренним диаметром 25–32 мм.
Код: ZST-0472-15-00-00-0 Дополнительный набор для работы на трубах с внешним диаметром до 140 мм, включающий в себя 140 мм шпиндельную оправку и кулачки (7, 8, 9) — 3 комплекта.
