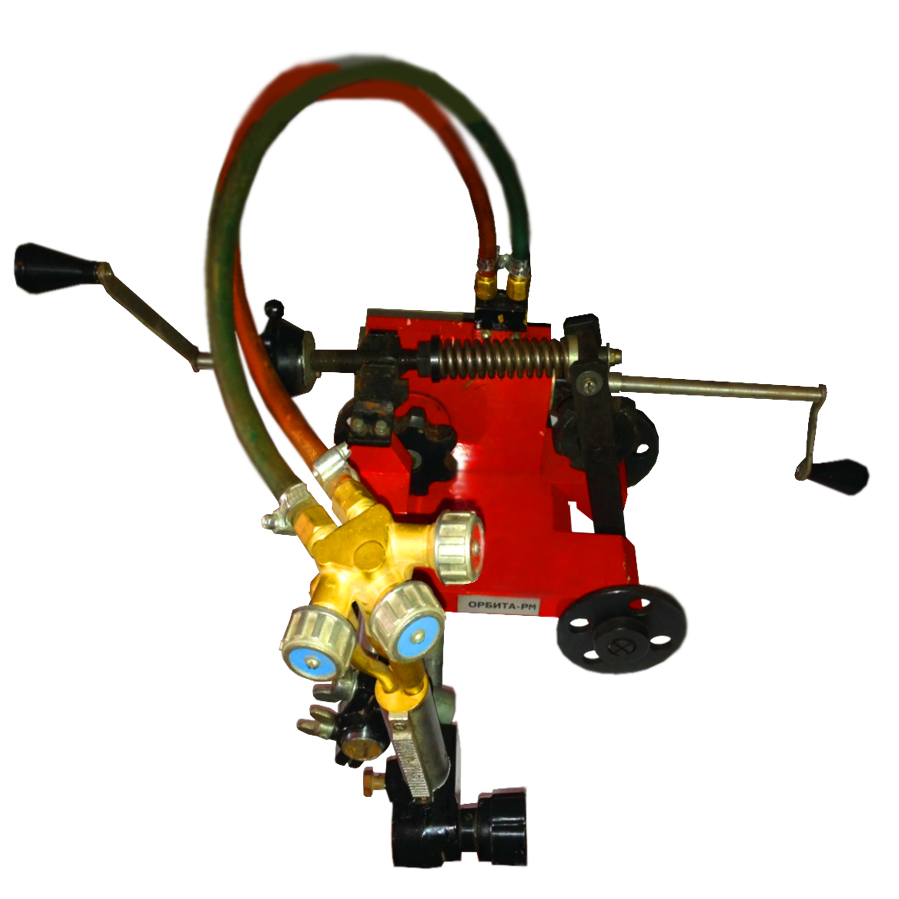

Машина для резки труб "ОРБИТА-РМ" с ручным приводом ø 320-1420мм

Машина для резки труб ОРБИТА-РМ с ручным приводом активно используется при монтаже и ремонте трубопроводов. С ее помощью выполняется быстрая и качественная газоплазменная резка труб, имеющих диаметр 320-1420 мм и толщину стенок от 5 до 75 мм. Также она подготавливает кромки под сварку со снятием скошенных под углом до сорока градусов фасок.

Комплектация:

• Каретка ходовая;
• Газовый резак РМ-2П  в комплекте с соплами, газовыми шлангами и коллектором;
• Мундштуки внутренние No2 и No3;
• Цепь разборная приводная звенная ПК-30-600;
• Пояс-бандаж опорный для труб ДУ 320-1420 мм;
• Запорное звено цепи;
• Кольцо поставочное
• Паспорт-инструкция.

Преимущества:

• Оптимально не большие габариты (Возможна резка лежалых труб с наименьшим углублением);

• Температурно-эксплуатационные характеристики: от -40 до +40, влажность до 90%;

• Уменьшенные габариты и малый вес;

• Эргономичный корпус;

• Простой и надежный в эксплуатации механизм;

• Комплектующие, запасные части и материалы в наличии.

Технические характеристики:

Дополнительная информация:

Техническое описание и особенности

Газорезательная машина ОРБИТА-РМ предназначена для качественного прямого реза трубы
с минимальным отклонением от контура реза, что обеспечивается благодаря применению в конструкции машины направляющего
пояса-бандажа. Машина может применяться для работы с трубами диаметром от 320 до 1420мм и толщиной стенки труб от 5 до 75мм.
Звенная цепь привода  ПК 30-600  может соединяться или разъединяться до необходимой длины. Для  этого в конструкции предусмотрено «Запорное звено цепи».
Газорезательная машина имеет широкие температурные эксплуатационные характеристики и может использоваться от -40  до +40 °C при влажности до 90%.
От машины газовой резки ОРБИТА-Р, машина ОРБИТА-РМ отличается меньшими габаритными размерами и меньшим весом.

Устройство трубореза Орбита-РМ

Газорезательная машина Орбита-РМ представляет собой несколько модулей:

1.Каретка ходовая Орбиты-РМ 2.Натяжной механизм 3.Режущий модуль 4.Цепь привода звенная разборная 5.Направляющий пояс-бандаж 6.Крепежный упор 7.Упорное устройство натяжителя 8. Коллектор газовый 9.Газовый резак 10.Рукоять 11.Запорное звено цепи

Порядок работы машины газорезательной Орбита-РМ

Каретка ходовая (1) вместе с размещенным на нее передвижным устройством, предназначена для передвижения штанги крепежного упора(6) с резаком орбите трубы, под 90 гр. Перемещение приводится в действие ручным приводом со, звездочкой, а так же цепью привода звенной разборной тип ПК30-600, которая состоит из цельнометаллических штампованных звеньев. Цепь – универсальная, и исходя из задач по резке труб различного диаметра, может составляться до необходимого размера и длины. Разбор звеньев цепи происходит методом смещения в право или влево одного звена относительно другого. Именно для этих целей конструктивно присутствует запорное звено цепи (11).Режущий модуль (3) состоит из крепежного упора (6), теле каретки ходовой (1). Специально разработанная конструкция дает возможность выставить газовый резак (9.) под разными углами относительно реза, передвигать его от штанги, выставлять газовый резак под 90 гр. резак к касательной, передвигать и фиксировать его на различных сторонах.Питание машины газом обеспечивается модулем управления для подачи газовых смесей на резак. Непосредственно от газовых баллонов газовые смеси подводятся к коллектору (8), расположенному на теле машины и от него уже газовые смеси по шлангам поступают к резаку.
