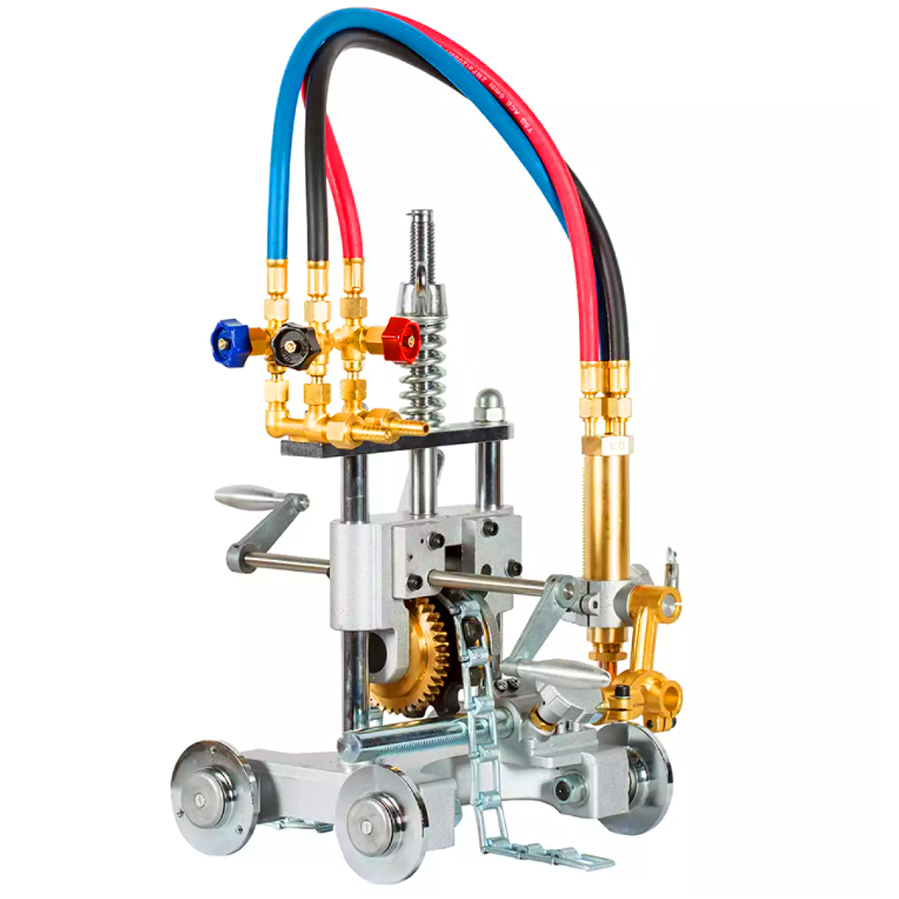

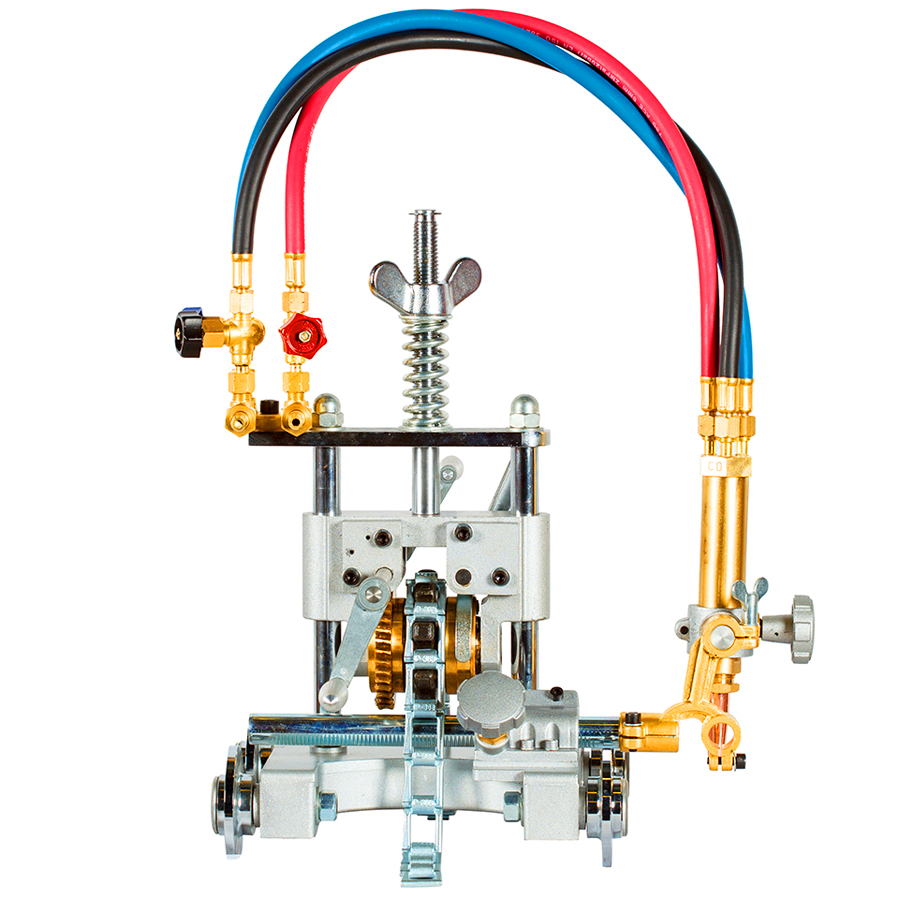

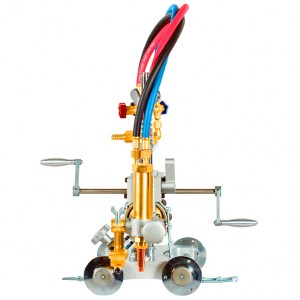

Машина термической резки труб CG2-11G

Вернуться к: Машины термической резки

Артикул: TT1283

Гарантия

Прямые поставки

Безналичный расчет

Доставка до ТК бесплатно

Газорезательная машина для резки труб CG2-11G применяется для прямой и наклонной резки металлических труб диаметром 100–600 мм и толщиной от 3 до 100 мм. Чистота поверхности реза (при правильном подборе мундштуков) не требует вторичной механической обработки.

CG2-11G может резать трубы с одновременным снятием фаски под любым углом, но без притупления кромки. Дополнительным комплектом цепей возможно расширить диапазон диаметров разрезаемых труб.

Машина термической резки CG2-11G позволяет механизировать процесс резки труб. Машина термической резки CG2-11G позволяет механизировать процесс резки труб среднего и большого диаметра. Используются для резки труб диаметром до 600 мм.С дополнительным комплектом направляющей цепи можно расширить диапазон диаметров разрезаемых труб до 4200 мм. CG2-11G может разрезать трубы с толщиной стенки до 50 мм. Машина способна производить рез и одновременное снятие фаски. Если изначально правильно подобраны мундштуки, то гарантируется чистота реза поверхности, где не будет необходимости вторичной механической обработки.Ручной привод машины термической резки позволяет эксплуатировать её при полном отсутствии электропитания.

CG2-11G активно применяется при резке стальных труб,при производстве котельного оборудования,в кораблестроении, нефтяной и химической промышленности.Машина соответствует требованиям ГОСТ12.2.008-75.

Вид климатического исполнениямашин УХЛ по ГОСТ 15150-69 для работы в интервале температур от -20 до +50° С.

Комплектация:

Машина термической резки CG2-11G в сборе – 1 шт.
Машина термической резки CG2-11G в сборе – 1 шт.
Каретка с ручным приводом – 1 шт.
Суппорт резака в сборе – 1 шт.
Коллектор газовый с 3-мя вентилями – 1 шт.

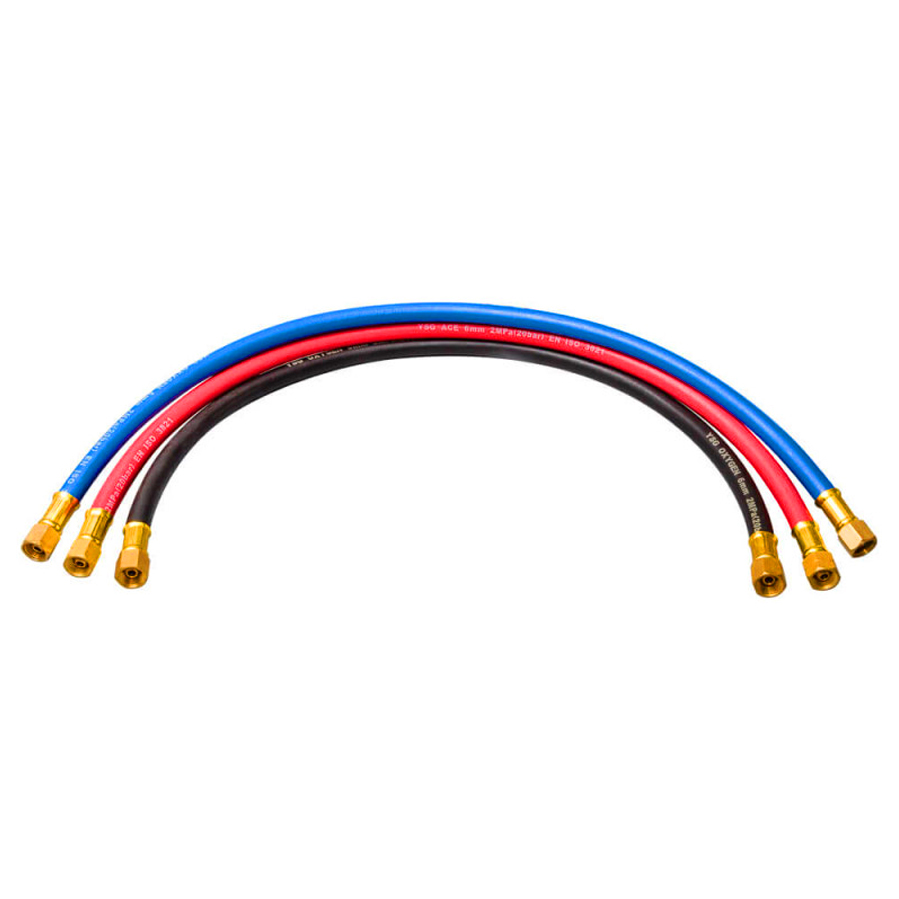

Комплект газовых рукавов с развальцованными присоединительными гайками (L=600 мм, 3 шт) – 1 комп.

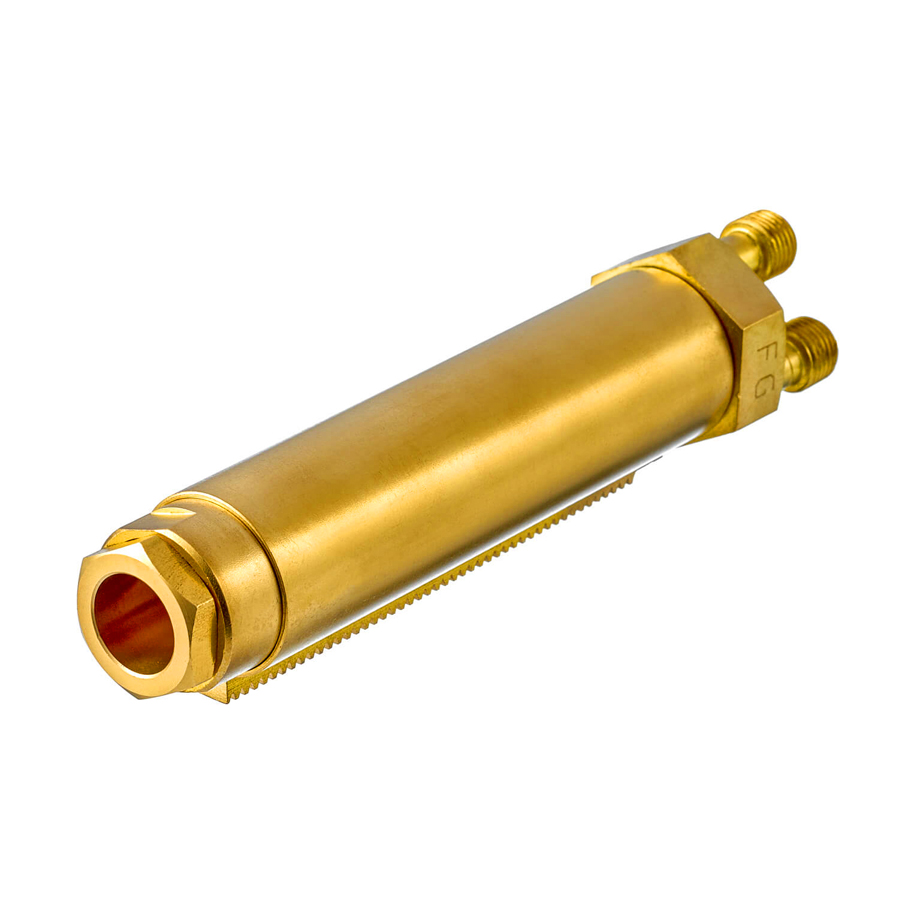

Резак машинный – 1 шт.

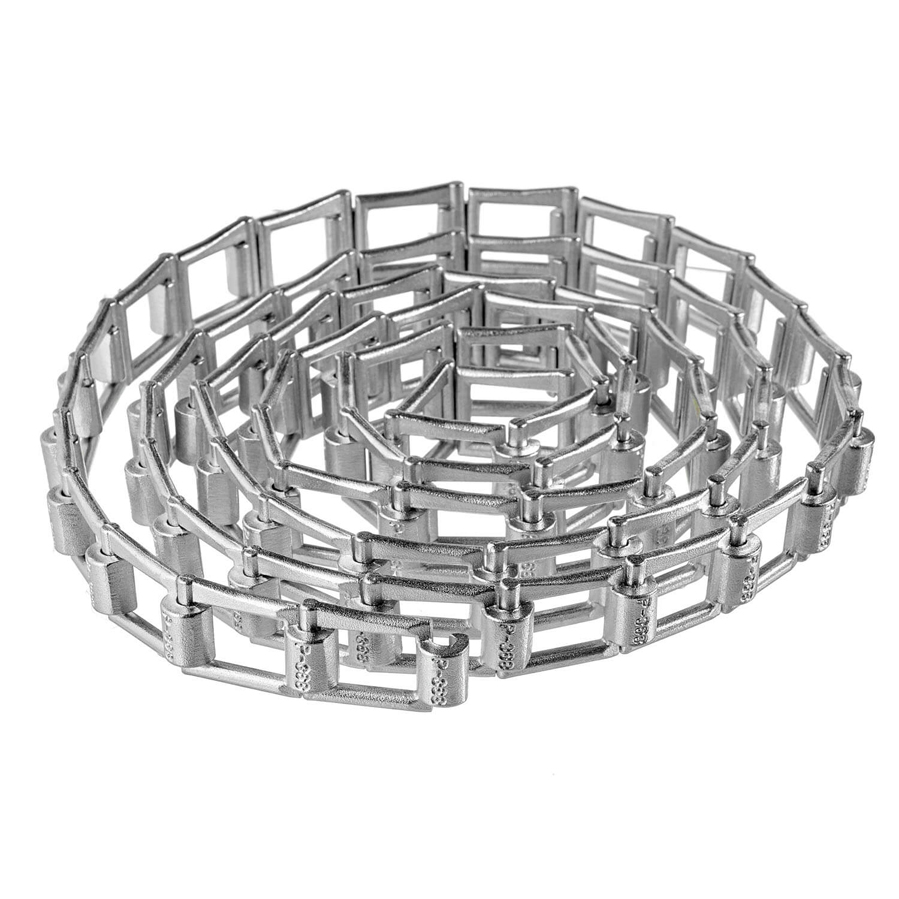

Цепь для труб диаметром до 600 мм (комплект из 80 звеньев) – 1 шт.
Дополнительно может комплектоватья цепями кратно 600mm до 4200 mm
Набор для чистки мундштуков - 1 шт.
Торцевой гаечный ключ - 1 шт.
Отвертка для сборки машины - 1 шт.
Мундштуки пропановые газосмесительные № 2РМ и № 3РМ – 1/1 шт.
Паспорт - руководство по эксплуатации – 1 шт.

Преимущества:

Быстрая установка и настройка машины;
Нет необходимости тщательно подготавливать и очищать трубу в предполагаемом месте реза;
Простота использования;
Безопасность;
Долговечность и небольшой расход газов позволяют добиться хороших экономических показателей;
Ручной привод машинки позволяет применять её в любых отдалённых местах при полном отсутствии электропитания;
Дополнительно машинный резак может комплектоваться мундштуками для работы на ацетилене;
Машинный резак комплектуется безопасными газосмесительными мундштуками внутрисоплового смешения для работы на горючем газе – пропан;

Технические характеристики:

Рабочий газ:	Пропан/Ацетилен
Привод:	Ручной
Перемещение:	Цепное
Количество резаков, шт:	1
Горизонтальное перемещение резака, мм:	до 100
Вертикальное перемещение резака, мм:	до 50
Поперечное перемещение резака, мм:	до 150
Толщина разрезаемого металла, мм:	5-50
Угол наклона резака:	до 45°
Диаметр трубы, мм:	от 100 до 4200
Вес, кг:	13
Габаритные размеры машины, мм:	280х280х450

Дополнительная информация:

Рекомендуемые скорости резки одним резаком в зависимости от толщины металла. В таблице приводятся ориентировочные значения. Они действительны для нелегированной стали с содержанием углерода до 0,3% при использовании кислорода с чистотой минимум 99,2%.

Толщина металла, до мм	10	15	20	25	30	35	40	45	50
Скорость резки, мм/мин	620	520	420	460	390	370	430	325	320

Газосмесительные разборные пропановые мундштуки.

Маркировка	Толщина разрезаемой стали, мм	Кислород давление, мПа	Ацетилен давление, мПа	Скорость реза, мм/мин
№0РМ	3—10	0,2—0,3	0,02—0,04	600—550
№1РМ	8—15	0,25—0,35	0,02—0,04	550—470
№2РМ	15—30	0,25—0,35	0,02—0,04	470—370
№3РМ	30—50	0,3—0,4	0,02—0,04	370—300
