Ленточная машина для резки труб Monarch Band

Машина для резки труб Monarch Band применяется для демонтажа и ремонта участков трубопровода, когда нет достаточного свободного пространства вокруг трубы для вращения машины с установленным на ней резаком и газовыми рукавами.

Monarch Band спроектирована для точной резки труб диаметром от 152 до 6000 мм, расположенных горизонтально и вертикально, а также труб, расположенных в траншее. Конструкция направляющей ленты из нержавеющей стали позволяет резать прямошовные и спиралешовные трубы, т.к. сама лента находится на расстоянии 12,5 мм над поверхностью трубы.

Шасси машины Monarch Band имеет 4 направляющих колеса, которые зацепляются за край ленты и вращаются по ленте вокруг трубы. Необходимо учитывать, что для определенного диаметра трубы предназначена своя лента определенной длины и определенной модели замка. Там, где имеется не менее 153 мм свободного пространства вокруг трубы, машина позволяет установить на ней резак паралельно осевой линии трубы.

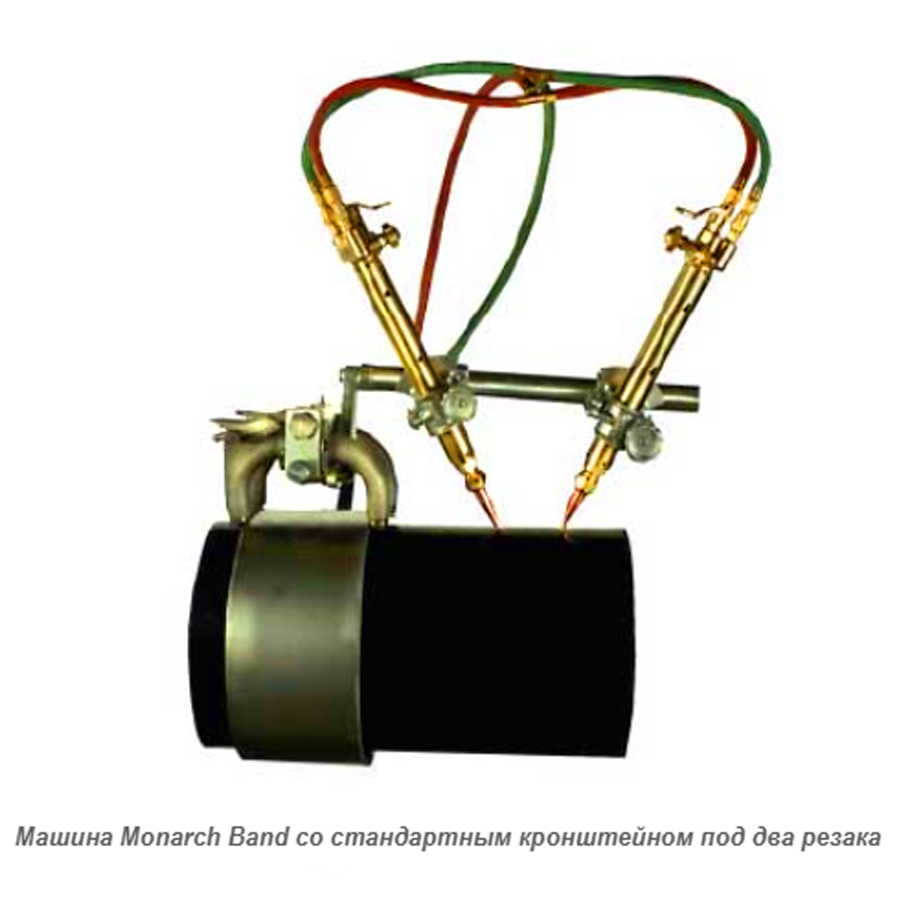

В обычных условиях резки труб, при помощи стандартного кронштейна резака Torch Arm на машине Monarch Band устанавливаются 1 или 2 газокислородных резака. Толщина стенки разрезаемой трубы зависит от модели резака с комплектом мундштуков. Так как лежащая на трубе лента полностью повторяет форму трубы, машина снимает одинаковую по всей длине фаску под углом до 45° на трубах с эллипсностью.  При использовании обычного кронштейна резака на машине может быть установлен плазматрон.

Комплектация:

• Ленточная машина для резки труб Monarch Band в сборе;
• Руководство по эксплуатации – 1 шт;
• Шасси машины с установленным ручным или электрическим приводом;
• Стандартный кронштейн под машинный резак;
• Резак машинный (пропановый или ацетиленовый) с комплектом мундштуков;
• Суппорт крепления резака;
• Лента на каждый диаметр трубы (по заказу);
• Привод гибкий ручной длиной 2,7 м или 4,3 м или электропривод с пультом дистанционного управления.

Дополнительная комплектация:

• Различные модели машинных газокислородных резаков («Victor», «Harris», «Smith», «Mathey») с комплектами мундштуков;
• Отсечной клапан резака;
• Угловой адаптер Angle Head Adapter для машинного резака;
• Кронштейн для крепления суппорта второго резака Double Torch Arm;
• Кронштейн под плазматрон;
• Бокс для хранения.

Преимущества:

• Быстрая установка и настройка машины.

Технические характеристики:

Дополнительная информация:

В соответствии с техническими стандартами оборудования, используемыми в Америке и Европе при строительстве трубопроводов, диаметры от ½" до 12" (17,7 — 305 мм) являются внутренними диаметрами труб. Диаметры, показанные в тех. документации и описаниях, начиная с 14" совпадают с наружными диаметрами. При определении необходимого наружного диаметра труб смотрите таблицу соответствия внутренних диаметров США и наружных диаметров Россия.
