- Применяется в полевых условиях при ремонте и строительстве трубопроводов и на промышленных объектах.
- Направляющие копир-пояса не требуются, что уменьшает массу и время установки машины на трубе.
- Обеспечивает высокую чистоту и точность реза машинным резаком.
- Несовпадение начала и конца реза не более 1 мм.
- Ручной привод не требует источника энергии - удобен при работе, особенно в полевых условиях.
- Обеспечивает также косой или ступенчатый срез по разметке.
- Комплектуется набором мерных отрезков цепей, при сборке которых обеспечивается резка всех указанных типоразмеров труб.
- Резак в комплект поставки не входит, поставляется по специальному заказу.
- Поставляется в металлической таре для транспортировки и хранения.
ОПИСАНИЕ
● Вид резки – газокислородная.
● Используемый горючий газ – пропан/бутан.
● Тип привода – ручной.

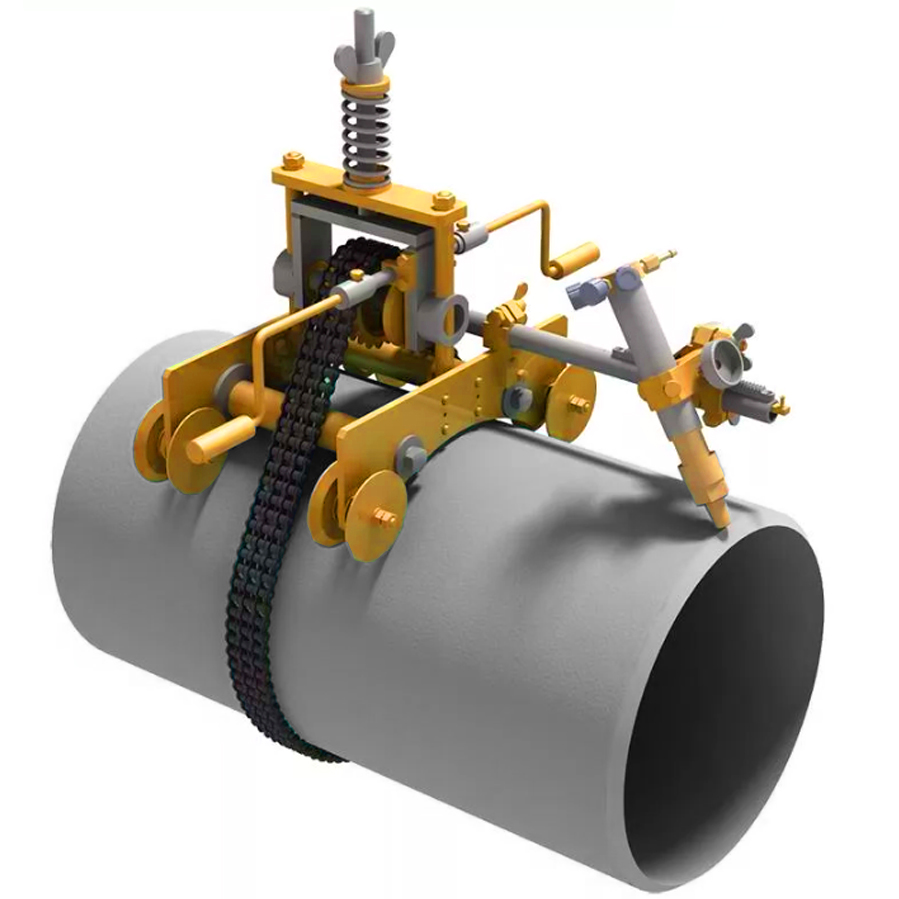

● Движение машины по трубе осуществляется по приводной роликовой цепи. Машина резки труб с ручным приводом комплектуется набором мерных отрезков цепи, сборка которых обеспечивает резку всех указанных типоразмеров труб.
● Несовпадение начала и конца реза на горизонтальной трубе – не более 1 мм.
● Машина резки труб с ручным приводом комплектуется резаком "Норд" (0911) или "Корд" РМ3-220Г. Резак "Норд" (0911) входит в комплект поставки, резак "Корд" РМ3-220Г поставляется по спецзаказу.
● Для кольцевой разметки трубы в комплект поставки входит разметочное устройство, монтирующееся на держатель резака.
● Для удобства транспортировки и хранения машина резки труб поставляется в металлической таре.
Машина резки труб с ручным приводом может комплектоваться:
● набором цепей для указанных Заказчиком типоразмеров труб;
● оборудованием для газокислородной резки:
– редукторами газовыми баллонными;
– рукавами Ø 6,3 или 9 мм;
– баллонами газовыми.
ДОСТОИНСТВА ИЗДЕЛИЯ
● Простая установка и легкость в управлении – не требуется особой квалификации оператора для установки и обеспечения точного реза.
● Ручной привод не требует источника энергии – удобен при работе в полевых условиях.
● При резке горизонтальных труб направляющие копир-пояса не требуются, что уменьшает массу и время установки машины на трубе.
● Машина резки труб обеспечивает высокую чистоту и точность реза машинным резаком.
● Обеспечивается также косой или ступенчатый срез по разметке.
● Сборка роликовой цепи машины резки труб из набора мерных отрезков обеспечивает резку всех указанных типоразмеров труб.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры
|
Значение
|
Диаметры разрезаемых труб, мм
|
325…1420
|
Толщина стенки разрезаемой трубы, мм
|
до 50
|
Угол скоса под сварку, град.
|
0…50
|
Скорость перемещения, max, мм/мин
|
800
|
Габаритные размеры, мм
|
480х(389…513)х(370…411)
|
Масса машины (без комплекта поставки), кг
|
13
|
