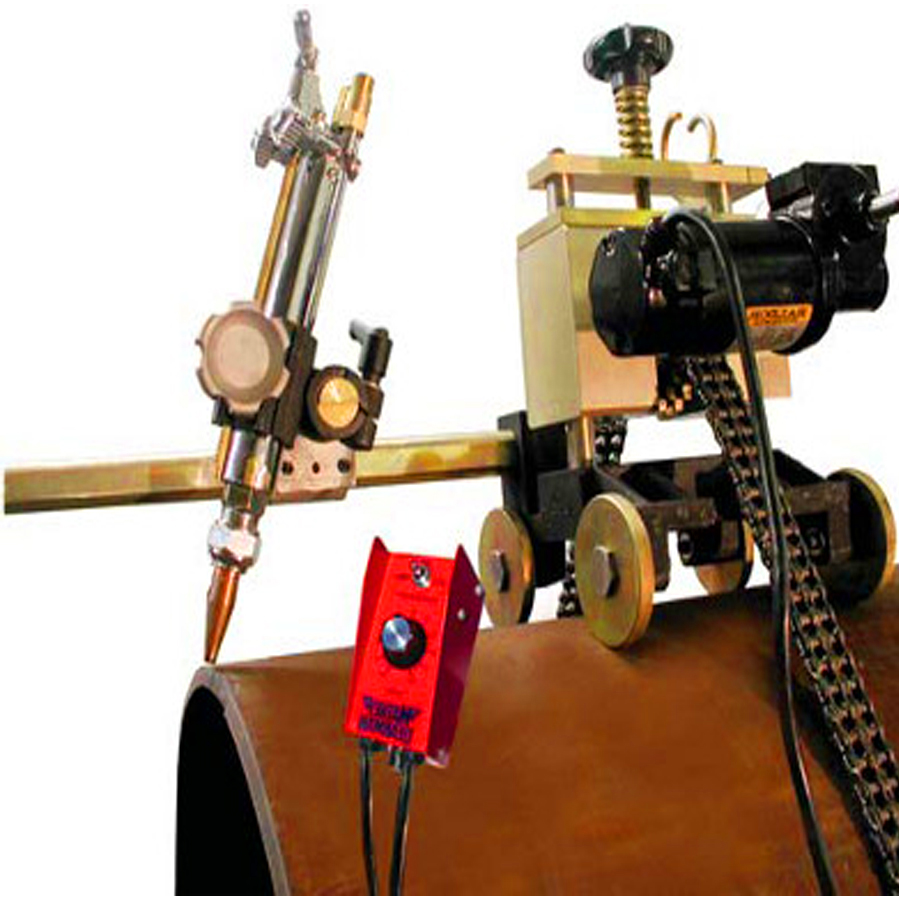

Машина резки труб цепная «Mini Chain Machine»

Машина Mini Chain machine производится на заводе компании «Mathey Dearman Inc.» в г. Талса, США и в ее филиале «C. I. A Mathey Italiana Srl» в г. Милан, Италия.

Среди различных типов машин для резки труб наибольшей популярностью пользуется цепная машина Mini Chain Machine, из-за своей универсальности, простоты конструкции и малой стоимости. Имеет меньший вес и размеры по сравнению с аналогичной цепной машиной Maxi Chain machine. Обычно используется на производствах со невысоким ежедневным объемом работ по резке труб. Для крепления на трубе используется двухзвенная цепь с отделяемыми сегментами, что позволяет регулировать длину цепи в зависимости от диаметра разрезаемой трубы. Данный способ крепления машины позволяет резать трубы диаметром от 102 до 1420 мм (и более на заказ). Для получения максимального качества реза и избежания несовпадения начала и конца реза, в особенности на вертикальных и горизонтальных трубах большого диаметра рекомендуется использовать направляющие полосы. При необходимости с машиной могут применяться одновременно до 2-хгазокислородных (пропан или ацетилен) машинных резаков или плазматрон. Для получения фаски на крае трубы резак имеет угол наклона до 45 °. Газокислородный резак с комплектом мундштуков разрезает трубу с толщиной стенки 5-75 мм и зависит от его модели. На машине Mini Chain Machine устанавливается как ручной (две рукоятки вращения), так и электрический привод с напряжением питания 230 В, 50/60 Гц. Пульт дистанционного управления позволяет регулировать скорость вращения машины вокруг трубы.

Базовый комплект Mini Chain machine

• Машина
• Резак (пропановый или ацетиленовый по заказу) с комплектом мундштуков
• Комплект цепей (по заказу)
• Направляющие полосы для труб большого диаметра
• Кронштейн резака
• Рукоятки вращения
• Суппорт крепления резака
• Сервисные ключи
• Шплинты для цепи
• Инструкция

Дополнительные аксессуары

• Кронштейн крепления для суппорта второго резака
• Отсечной клапан
• Кронштейн крепления плазматрона
• Приспособление для регулировки положения резака над поверхностью трубы
• Гибкий ручной привод длиной 2,7 м или 4,3 м
• Бокс для хранения металлический

Направляющие полосы состоят из 4-х различных по длине видов секций (Head, Tall, Short, Long), путем их подбора и и перестановки запирающих замков на секции Head достигается необходимая длина на определенный диаметр трубы. Вес до 8 кг.

Технические характеристики цепной машины резки труб "Mini Chain machine"

• Вес машины с ручным приводом: 16,0 кг
• Вес машины с электрическим приводом 230 В: 26,0 кг
• Вес комплекта (резак, кронштейн, суппорт) с ручным приводом: 30,0, кг
• Вес комплекта (резак, кронштейн, суппорт, мотор, пульт) с электрическим приводом: 40,0, кг
• Размер: 1200×800×600 мм
