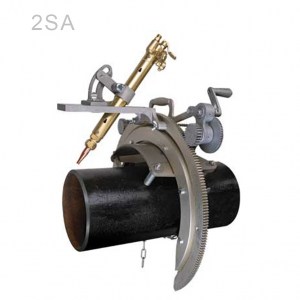

Машина для резки труб Saddle machine спроектирована и применяется для точной резки и подготовки фаски в полевых и стационарных условиях.
Saddle machine имеет 8 различных моделей для диаметров труб от 38 до 1219 мм. Каждая модель машины рассчитана на 3 или 4 диаметра трубы. С машиной используются как газокислородные машинные резаки (пропан или ацетилен), так и плазматроны. Для установки на машине плазматрона необходим специальный кронштейн под плазматрон диаметром 30 или 35 мм.
Машина Saddle machine может быть дополнительно укомплектована кронштейном для установки второго резака, при этом установка 2-х резаков одновременно позволяет сделать фаску обоих краев трубы под углом до 45°. Толщина стенки разрезаемой трубы 5 — 75 мм и зависит от модели машинного резака с комплектом мундштуков, рассчитанных на эту толщину стенки.
При необходимости данная машина может быть укомплектовона электроприводо, что существенно облегчает работу по резке, а так жу увеличивает точность реза сводя к минимому ошибки оператора .
На российский рынок электропривод поставляется с мотором 230 В или с трансформатором Step Down Transformer 115-230 В.
На все машины модели Saddle Machine устанавливаются как газокислородные машинные резаки (пропан или ацетилен), так и плазматроны.На все машины модели Saddle Machine устанавливаются как газокислородные машинные резаки (пропан или ацетилен), так и плазматроны.
Для установки плазматрона используется специальный кронштейн с суппортом.
Дополнительная комплектация:

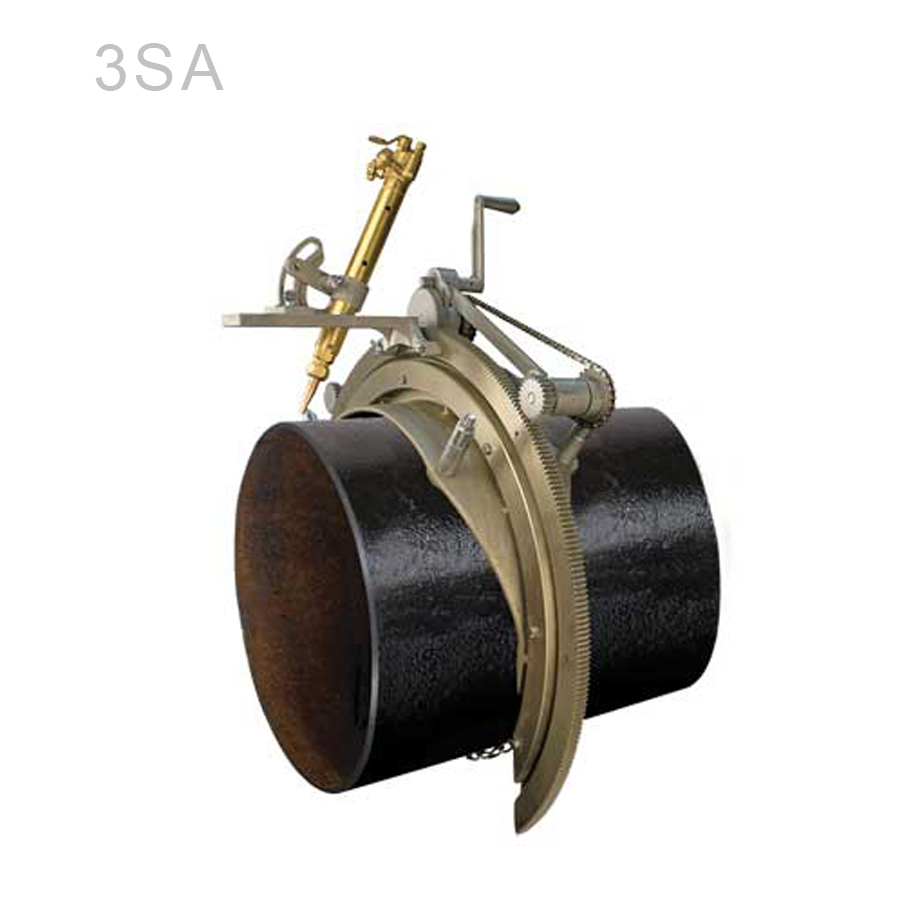

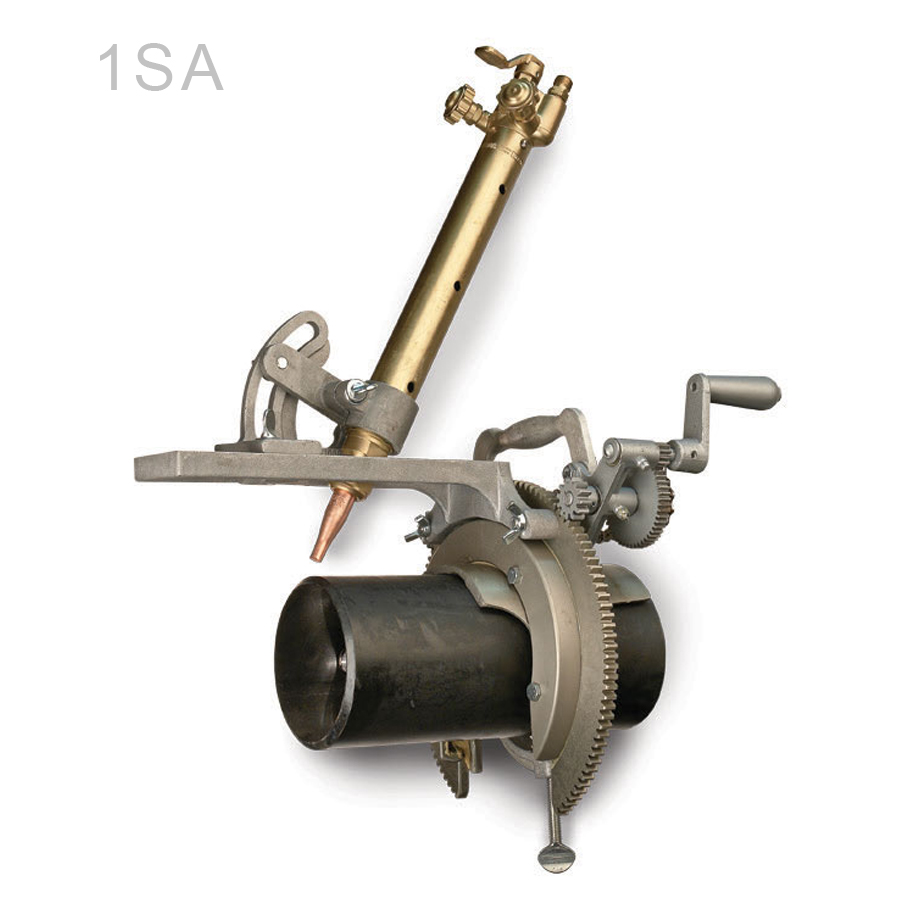

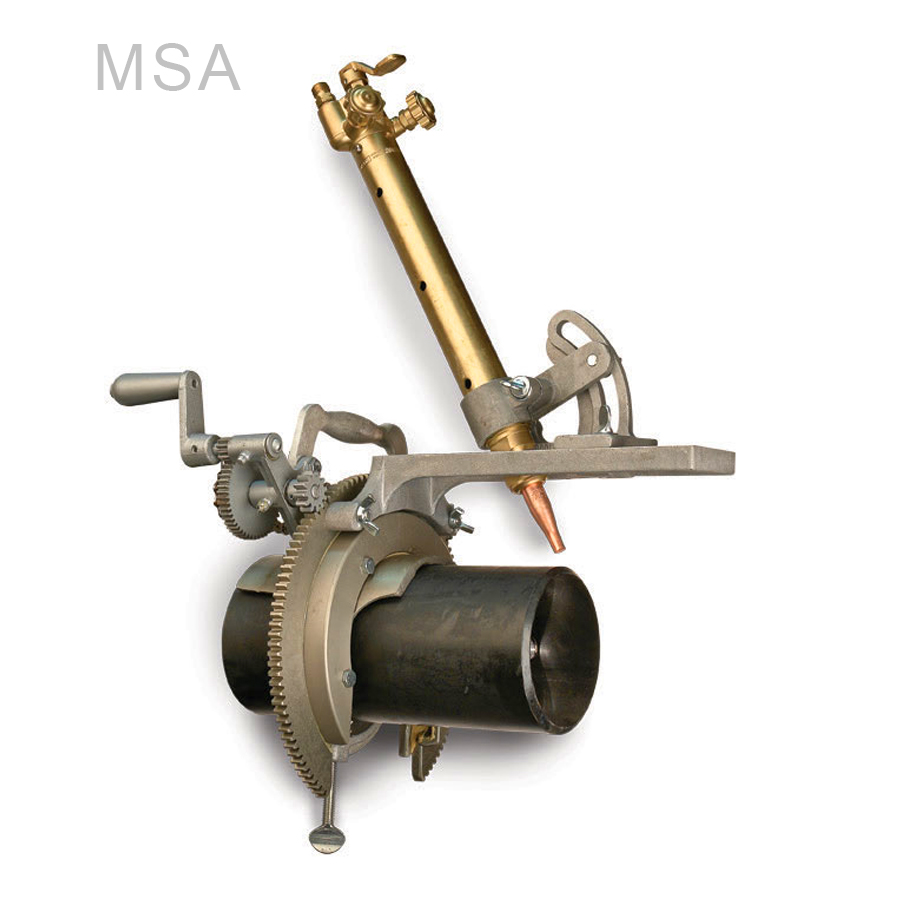

Модель | MSA | 1SA | 2SA | 3SA |
---|---|---|---|---|
Диаметр, мм | 38–102 | 76–203 | 152–305 | 305–508 |
Вес, кг | 5 | 7 | 12 | 22 |
Вес комплекта, кг | 5,5 | 11 | 15,5 | 33 |
Размеры, мм | 305×305×254 | 457×457×492 | 584×584×318 | 864×813×305 |
Макс. скорость (электропривод), мм/мин | 3581 | 1803 | 2261 | 1194 |
Мин. скорость (электропривод), мм/мин | 102 | 102 | 152 | 178 |
Комплект проставок под диаметр трубы, мм | 51, 76, 102 | 76, 102, 152, 203 | 152, 203, 254, 305 | 305, 356, 406, 457, 508 |

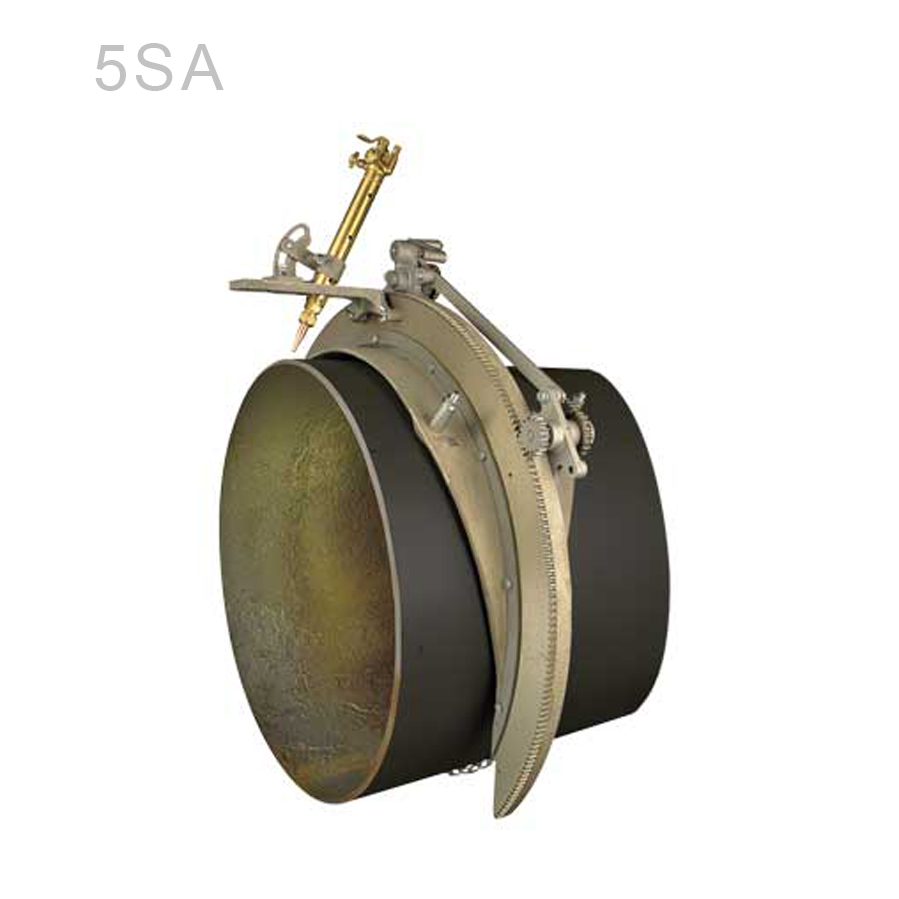

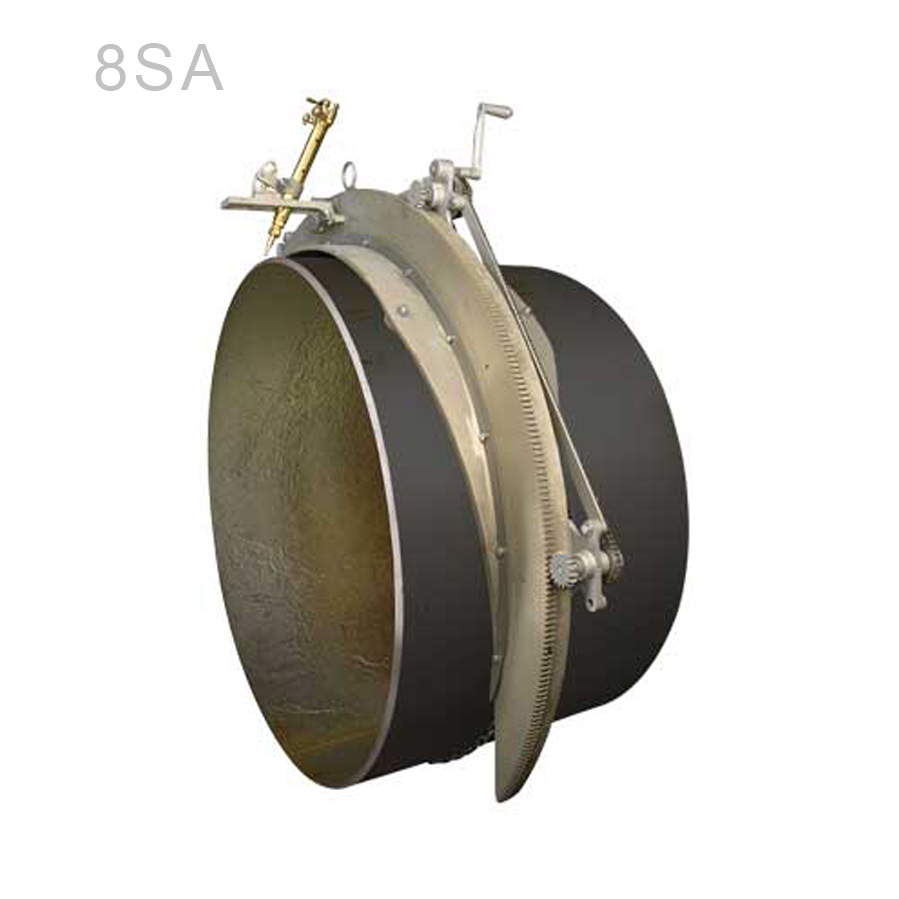

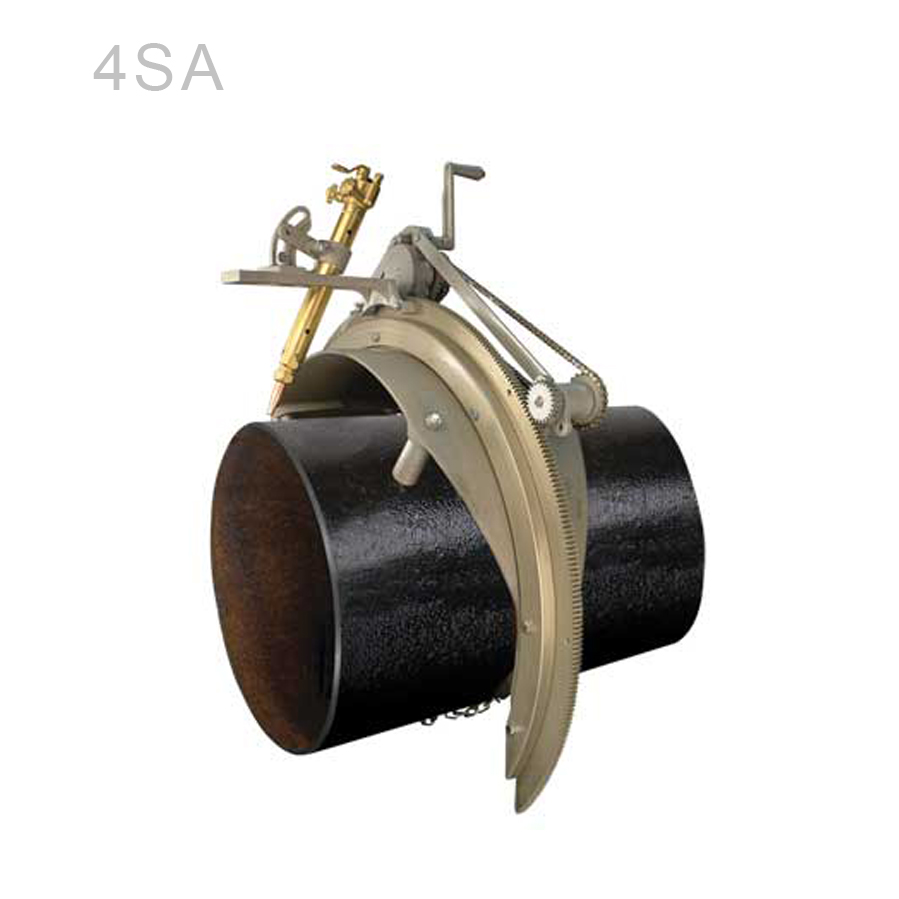

Модель | 4SA | 5SA | 6SA | 8SA |
---|---|---|---|---|
Диаметр, мм | 508–660 | 610–762 | 711-914 | 1016-1219 |
Вес, кг | 34 | 50 | 82 | 130 |
Вес комплекта, кг | 68 | 84 | 134 | 188 |
Размеры, мм | 1029×1041×423 | 1029×1041×423 | 1488×1092×483 | 1753×1524×533 |
Макс. скорость (электропривод), мм/мин | 1346 | 864 | 889 | 914 |
Мин. скорость (электропривод), мм/мин | 178 | 203 | 127 | 127 |
Комплект проставок под диаметр трубы, мм | 508, 559, 610, 660 | 610, 660, 711, 762 | 711, 762, 914 | 1016, 1067, 1219 |
ВАЖНО! В соответствии с техническими стандартами оборудования, используемыми в Америке и Европе при строительстве трубопроводов, диаметры от ½" до 12" (17,7 — 305 мм) являются внутренними диаметрами труб. Диаметры, показанные в тех. документации и описаниях, начиная с 14" совпадают с наружными диаметрами. При определении необходимого наружного диаметра труб смотрите таблицу соответствия внутренних диаметров США и наружных диаметров Россия.
Таблица соответствия внутренних диаметров США и наружных диаметров России.
