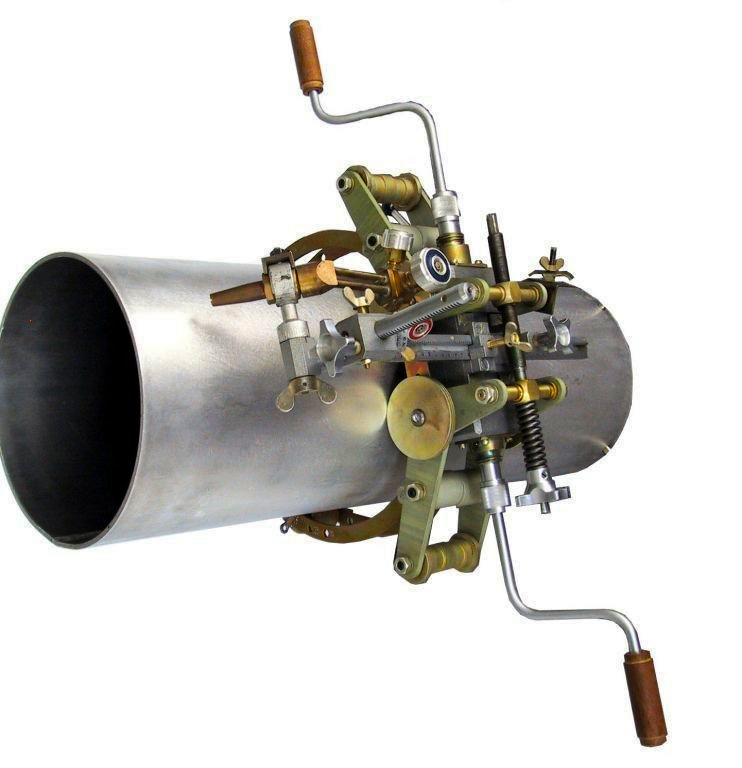

Машина для резки труб "Комета" относится к категории профессионального газорезательного оборудования, и является портативной, то есть предназначенной для производства работ на открытой местности – в «полевых условиях».
Машина для кислородной резки предназначена для кольцевой резки труб магистральных газопроводов в полевыз условиях, а так же стационарно в крытом помещении, цеху, на серийном производстве.
Выполняет резку труб со скосом кромки под сварку.
Для резки труб необходимо наличие кислорода с давлением 0,53 МПа(5,3 кгс/см2) и пропан-бутана 0,15МПа(1,5 кгс/см2).
Машина "Комета" предназначена для резки труб диаметром от 426mm до 1420mm подлежит обязательной сертификации на соответствие ГОСТ12.2.008-75 раздел 1,2,3,10 ГОСТ29090-91, требовониям "Технического регламента о безопасности машин и оборудования".
Устройство и принцип работы.

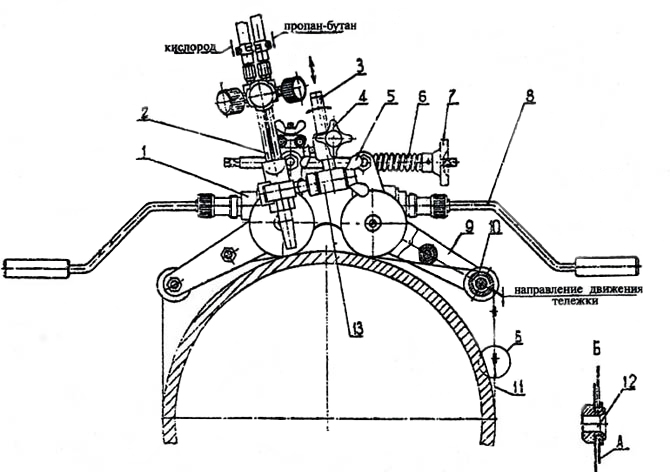

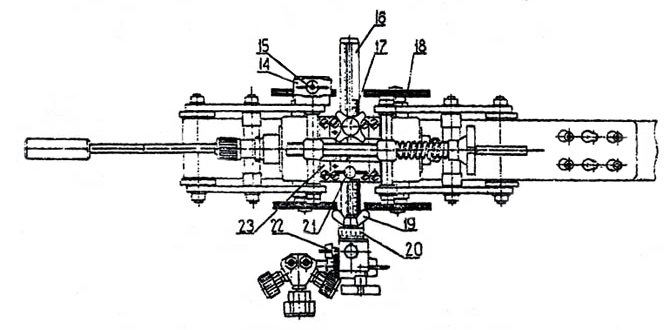

1-Тележка; 2-Резак; 3-Штанга; 4,17-Рукоятка со звездочкой; 5,21,22-Винт; 6-Пружина; 7-Маховик; 8-Рукоятка; 9-Рычаг; 10-Ролик; 11-Пояс; 12-Кнопка; 13-Корпус; 13,23-Кронштейн; 15,19-Гайка; 16-Линенйка; 18-Каток; 20-Стойка;

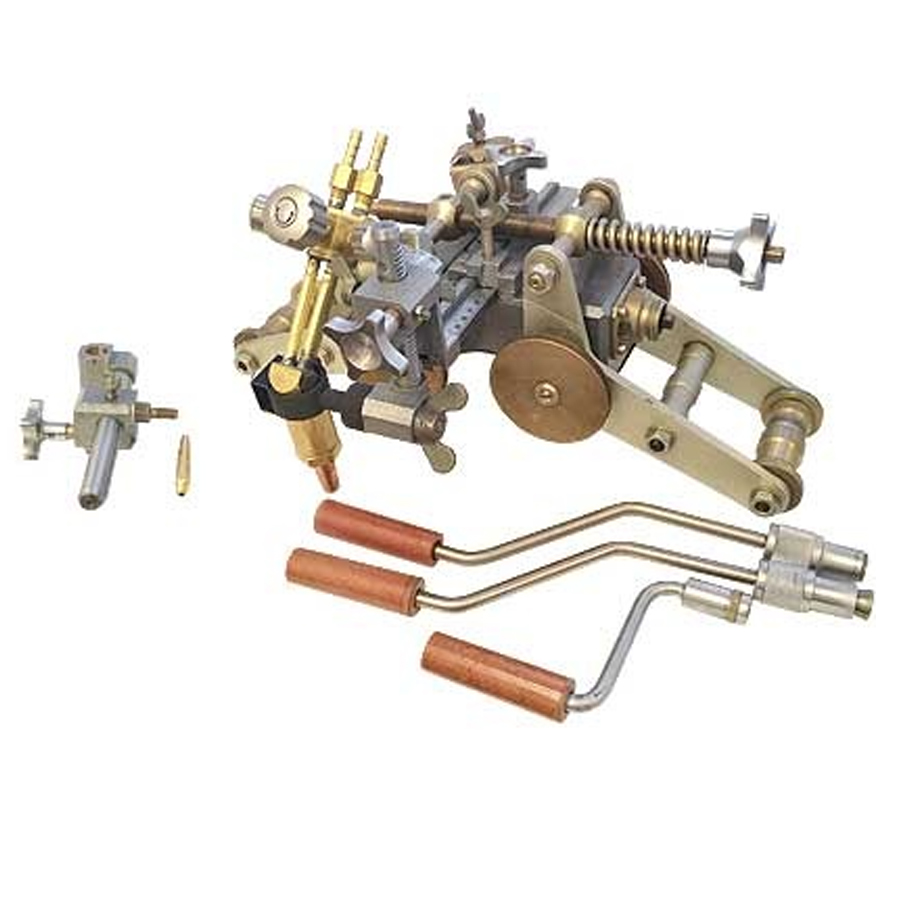

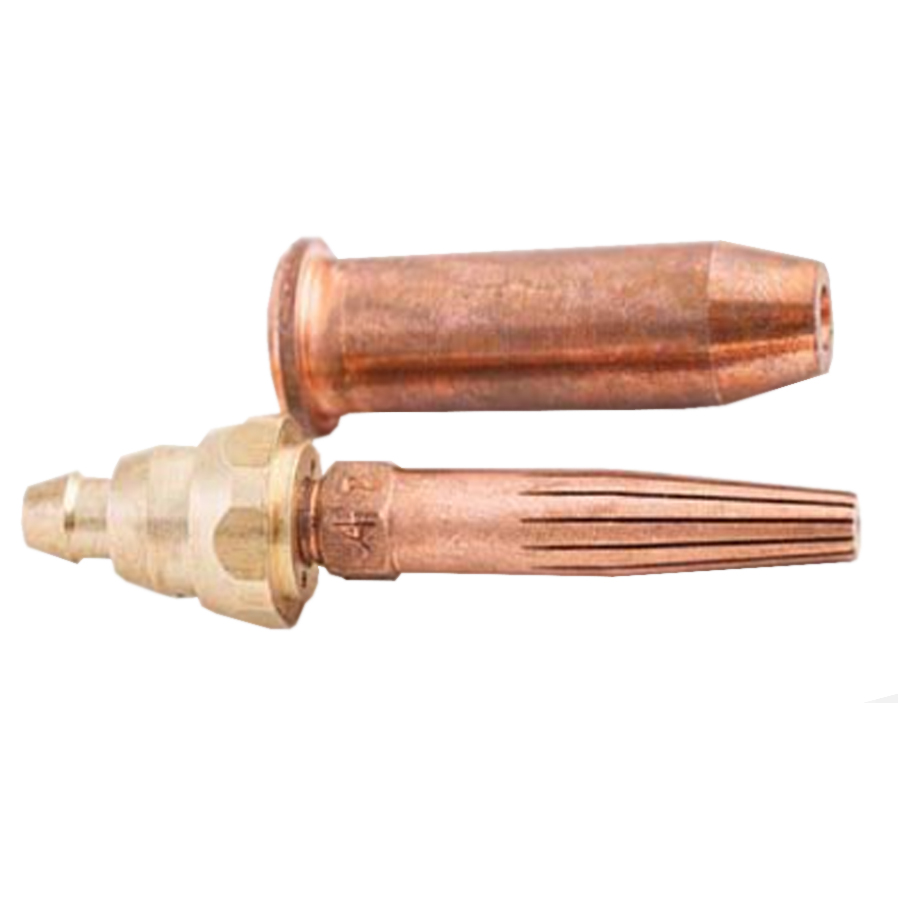

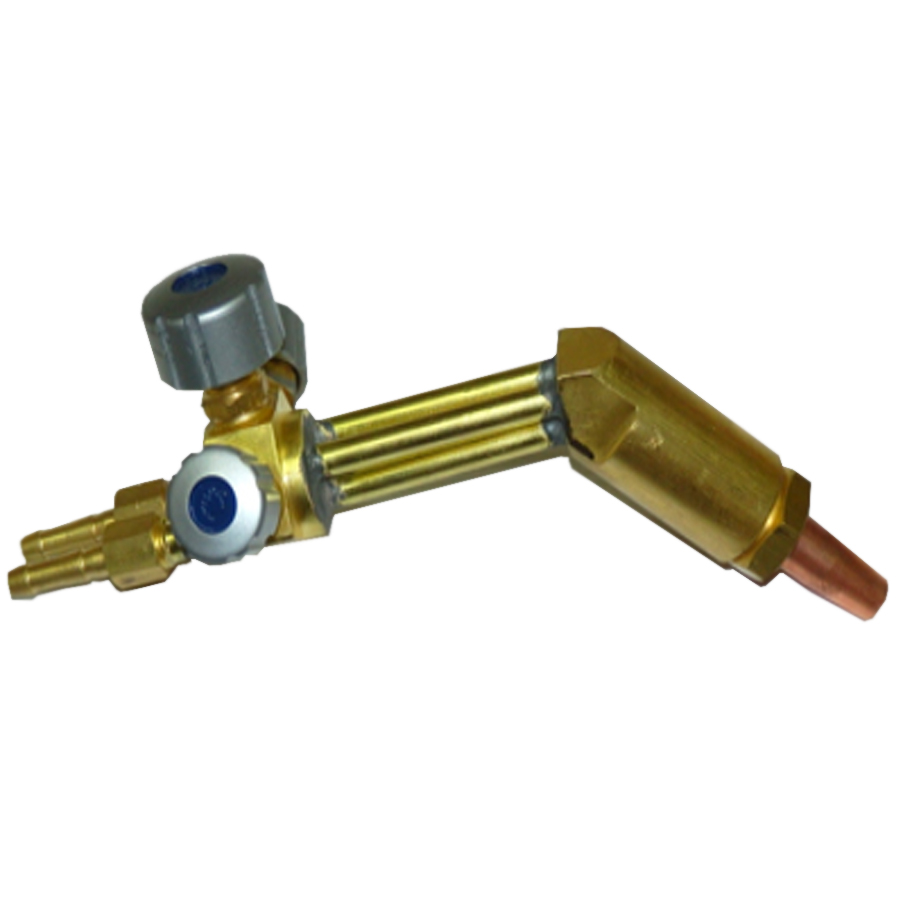

Машина для кислородной резки труб, состоит из тележки 1, кронштейна 23,пояса 11,резака 2, двух рукаяток 8,гибких валов длиной 4м и 2 м,короткой рукоятки для гибких валов,сменной линенйки и сменного держателя, входящих в комплект кронштейна 23.

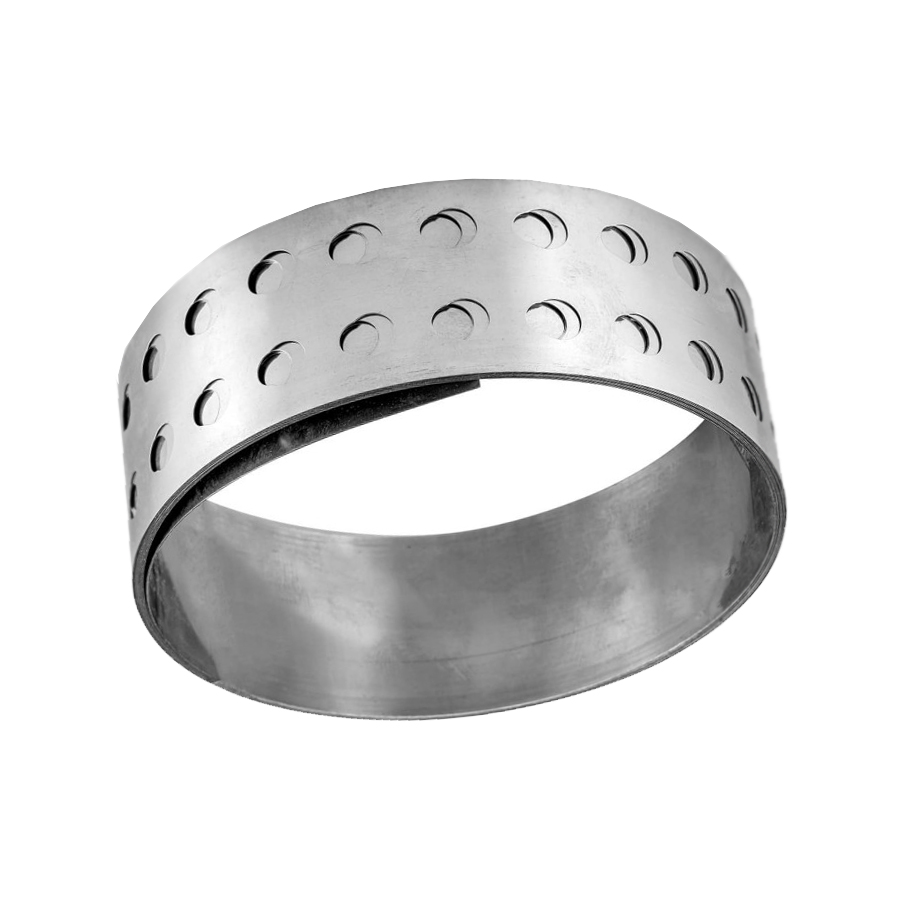

Тележка 1 устанавливается на трубу и прижимается к ней поясом 11,застегнутым на четыре кнопки 12.Натяжение пояса производится вращением маховика 7 по часовой стрелке.
Тележка 1 служит для перемещения резака вокруг трубы по линии кольцевого реза.
Перемещение тележки 1 по трубе осуществляется вращением рукоятки 8.
Кронштейн 23 предназначен для закрепления резака на тележке. Механизмы кронштейна позволяют перемещать резак 2 в горизонтальном и вертикальном направлениях и наклонять его в двух плоскостях.
Плавность горизонтального и вертикального перемещения резака обеспечивается применением реечной зубчатой передачи,надежность фиксации резака - винтом 5 и гайкой 19.
По шлангам с внутренним диаметром 6,3mm к резаку 2 осуществляется подача кислорода и пропан-бутана.
При резке труб на расстоянии до 200mm от края пояса следует пользоваться короткой линейкой, при резке труб на расстоянии до 350mm - пользоваться длинной линейкой.
Наружний диаметр трубы, мм |
426-1420mm 426/530/720/1020/1220/1420 |
Привод перемещения тележки | ручной или дистанционный при помощи гибких валов 4 или 2 метра |
Максимальное усилие на рукоятке, кгс | 2,5 |
Максимальное усилие сжатия пружины, применяемой для натяжения пояса, кгс | 150 |
Ход горизонтального перемещения резака, мм | 150 - 300 |
Ход вертикального перемещения резака, мм | 66 - 136 |
Угол наклона резака в поперечном сечении трубы, град | +- 30 |
Толщина стенки разрезаемой трубы, мм | 20+-10 |
Присоединительные штуцера под шланг внутренним диаметром, мм | 6,3 |
Угол поворота резака в плоскости осевого сечения трубы,град | 360о |
Расход кислорода, м3/час | не более 8,2 |
Расход пропан-бутана, м3/час | не более 0,6 |
Давление газа,МПа (кгс/см2),не более горючего газа кислорода |
0,15(15) 0,5(5.0) |
Температура окружающей среды, оС | от -50 до +40 |
Масса с полным комплектом сменных частей, упакованных в чемодан, г | 36 |
Предназначен для доукомплектования машины кислородной резки Ж08А7920 с целью расширения автоматизации процесса резки и улучшения равномерности движения машины вокруг трубы.
Технические характеристики
Скорость перемещения машины по трубе | 0,43 м/мин |
Мотор - редуктор: | |
Тип электродвигателя | коллекторный постоянного тока, ДП-60-120-4-24-1М3081-Р09-УЗ |
Напряжение питания | 24 В |
Мощность | 0,12 кВт |
Частота вращения | 4000 об/мин |
Тип редуктора | червячно-цилиндрический, передаточное число 93,86 |
Блок питания: | |
Габаритные размеры | 305 х 240 х 365 мм |
Напряжение входное, переменное | 220 В |
Длина кабеля питания | 25 м |
Кабель питания | ПРС х 1м ГОСТ 7389 |
Масса в упаковке | 15 кг |
