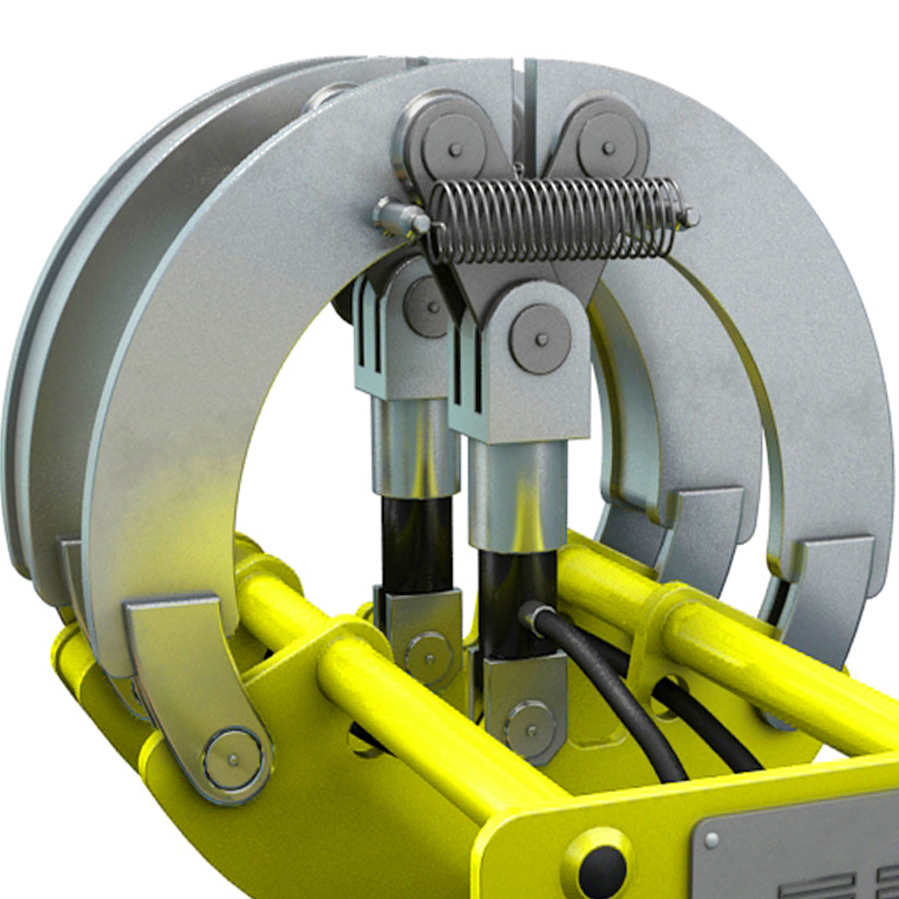

Внутренние гидравлические центраторы ЦВГ

ВНУТРЕННИЕ ГИДРАВЛИЧЕСКИЕ ЦЕНТРАТОРЫ ЦВГ
Стоимость по запросу Узнать цену Написать в WhatsApp

Количество штук:

Гарантия
Прямые поставки
Безналичный расчет
Доставка до ТК бесплатно

Внутренние гидравлические центраторы ЦВГ предназначены для центровки труб диаметром от 325 до 1420 мм перед сваркой. Преимущество их по сравнению с наружными центраторами заключается в том, что стык, оставаясь полностью открытым, позволяет вести сварку непрерывно и использовать сварочные автоматы.

Внутренние центраторы рассчитаны на работу с трубами определенных диаметров, каждому диаметру трубы соответствует своя модель центрирующего устройства.

Центраторы данного вида могут быть оснащены ручным насосом или электронасосом, располагаемым на тележке.
Возможно изготовить и укомплектовать дополнительным оборудованием внутренний центратор гидравлического типа под конкретный диаметр трубы.

Комплектация:

  • Центратор в сборе;
  • Регулировочные стопорные винты;
  • Паспорт;
  • Инструкция по эксрлуатации.

Преимущества:

  • Заводское качество сборки;
  • Простота в эксплуатации;
  • Выполнена из высокопрочной толстостенной стали СТ09Г2С;
  • Автоматическое центрирование диаметров;
  • Усиленное защитное покрытие;
  • Открытый доступ для сварки;
  • Возможность раотать от -40 до + 90 °С;

centrator CVG



Технические характеристики:

Наименование

Диаметр труб

ЦВГ-430

430 mm

ЦВГ-530

530 mm

ЦВГ-630

630 mm

ЦВГ-720

720 mm

ЦВГ-820

820 mm

ЦВГ-1020

1020 mm

ЦВГ-1067

1067 mm

ЦВГ-1220

1220 mm

ЦВГ-1420

1420 mm



Для каждого внутреннего диаметра трубы предназначена определенная модель внутреннего гидравлического центратора, который возможно укомплектовать дополнительными центрирующими дугами под другой внутренний диаметр.

В зависимости от диаметра трубы и пожеланий заказчика данные центраторы могут быть изготовлены с ручным либо электрическим насосом, который располагается на ходовой тележке.

По предварительной заявке мы можем изготовить внутренний гидравлический центратор под необходимую Вам  трубу и укомплектовать дополнительным оборудованием.

Цвет оборудования может отличаться от изображенного на сайте. Согласно ПБ-10-382-00, Изготовитель может окрасить продукцию в красный, желтый или оранжевый цвета на свое усмотрение. Иное оговаривается индивидуально.

Внутренние центраторы (ЦВГ) гидравлического типа предназначены для центрирования торцевых окончаний секций, отдельных труб диаметром 325 — 1420 мм при сборке неповоротных стыков.

Особенностью внутренних центраторов является то, что они могут исправлять эллипсность торцов труб, придавая торцам форму окружности и обеспечивая стыкам точную сборку.

Большим преимуществом внутренних центраторов является тот факт, что стык остается открытым и доступным для сварочных работ. Корневой шов можно вести без прихваток, непрерывно, возможно применение автоматической орбитальной сварочной системы.



Дополнительная информация:

Процесс центровки происходит в два этапа. Первая операция — центрирующее приспособление помещается внутрь трубы уже проложенного трубопровода, двигается к торцу, фиксируется с помощью зажимного кольца. Наращиваемая труба укладывается встык с проложенной, надвигаясь на центратор. После установки требуемого зазора выполняется следующий этап — центрирование. В гидравлический системе центратора наращивается давление. При достижении 50 бар срабатывает клапан. Открывается цилиндр центрирующего кольца, давление которого 630 бар. После завершения сварочного процесса центрирующее устройство извлекается из трубопровода.

1-ый шаг:
Внутренний центратор двигается в конец уже положенной нити трубопровода и фиксируется при помощи первого зажимного кольца. Эта секция оснащена гидравлическим цилиндром с давлением 50 бар, который развивает достаточное усилие, что бы зафиксировать центратор. Далее следующая труба надвигается на центратор встык с трубой. Необходимый воздушный зазор выдерживается при помощи калибра.

2-ой шаг:
Далее следует операция центрирования. Для этого наращивается давление. Как только в системе достигается давление 50 бар, через клапан открывается цилиндр центрирующего кольца. Максимальное давление центрирующего кольца 630 бар, которого достаточно для надежной центровки труб.

После сварки труб центратор раскрепляется и при помощи штанг вытягивается из трубы до конца саваренного трубопровода.

В зависимости от диаметра трубы и пожеланий заказчика данные центраторы могут быть изготовлены с ручным либо электрическим насосом, который располагается на ходовой тележке.
