Комплекс лазерного раскроя с чпу xtlaser xtc-1530h

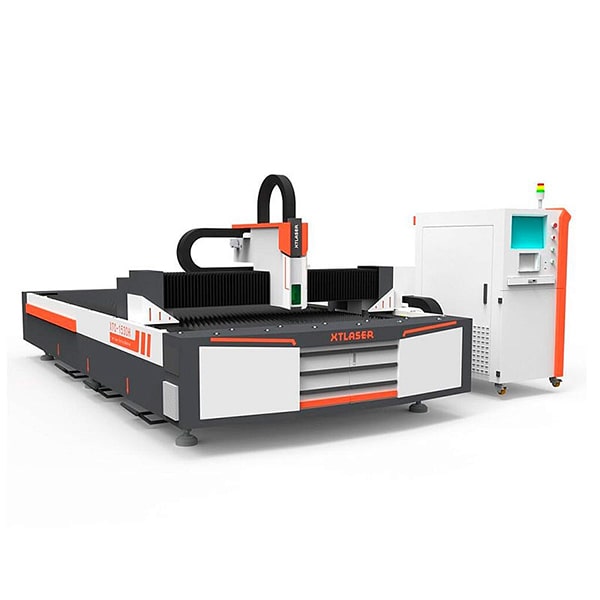

Комплекс лазерного раскроя с ЧПУ XTLaser XTC-1530H
Стоимость по запросу Узнать цену

Количество штук:

Гарантия
Прямые поставки
Безналичный расчет
Доставка до ТК бесплатно
Характеристики

Рабочая зона обработки листа 1500х3000 мм
Источник лазерного излучения 500-3000 Bт
Максимальная скорость 25 м/мин
Точность позиционирования ≤±0.08 мм/1000 мм
Импульс 0,1-20 м/с
Длина волны 0,15 мм
Охлаждение Водяной чиллер

Обработка листового металла с помощью оптоволоконного лазера
Обработка листового металла является одним из способов использования светового луча от лазера. Новейшей технологией в обработке металлического листа является твердотельный лазер, также известный как волоконный лазер. Краткое описание резки: лазерный луч, созданный в резонаторе, передается без потерь по волоконно-оптическому кабелю на поверхность листа. Процесс резки начинается, когда лазерный луч, а также технологические газы (кислород, азот или сжатый воздух) сосредоточены на материале. С помощью технологических таблиц все оси управляются точно, и все части установки работают без необходимости ручного вмешательства. Высоконадежные волоконные иттербиевые лазеры производства IPG или Rycus имеют высокий ресурс и практически не требуют юстировок, обслуживания, либо регламентной замены каких-либо узлов в течение всего срока эксплуатации. Рассчитаны лазеры на многолетнюю работу в заводских условиях при 2-3 сменной загрузке на полной мощности. А отсутствие внешней транспортирующей оптики гарантирует стабильность качества раскроя по всей рабочей зоне и освобождает от массы проблем с юстировкой и эксплуатацией комплекса.

Основные особенности

Лазерный резонатор

  • Отсутствие оптических элементов в конструкции резонатора значительно снижают расходы на обслуживание;
  • В сравнении с газовым резонатором, нет необходимости использовать лазер образующий газ, что в свою очередь снижает эксплуатационные расходы;
  • Высокое качество лазерного излучения BPP
Станина
  • Динамический анализ показал деформацию менее 0,015 мм при динамической нагрузке 1,5 G;
  • После сварки станина отпускается в печи по технологии T6;
  • После отпуска в печи, посадочные места для линейных направляющих и зубчатых реек обрабатываются на крупногабаритном фрезерном станке за один установ;
  • Жесткая станина без остаточных деформаций, обеспечивает точность перемещений и высокую динамику;

Водный охладитель

  • Внешняя система циркуляционного охлаждения, деионизированной фильтрованной водой с системой контроля температуры;
  • Контроль температуры с точностью ± 1°С
  • Система защиты компрессора от перегрузки, задержки;
  • Сообщения аварийных состояний: контроль потока воды, повышенная/пониженная температура;
  • Сертифицировано по стандартам CE / RoHS;
  • Подогрев охлаждающей жидкости (опция);

Безконтактная режущая головка с автофокусом/без автофокуса:

  • Благодаря небольшому весу и вытянутой конструкции обеспечиваются высокие динамические характеристики, ускорения и скорость перемещения;
  • Быстрый отклик емкостного датчика позволяет избежать смещений;
  • Оптический путь полностью закрыт защитным стеклом, что позволяет избежать попадание загрязнений;
  • Контроль давления вспомогательного газа;
  • Стабильное обеспечения зазора по оси Z;
  • Автоматическая регулировка фокусного расстояния
