Стационарный комплекс размагничивания лабс-7лм

НАЗНАЧЕНИЕ ПРИБОРА ЛАБС-7ЛМ

Стационарный комплекс размагничивания ЛАБС-7ЛМ (2300, 4600) предназначен для размагничивания листового металла на производстве, в целях устранения эффектов отклонения дуги на установках воздушно-плазменной резки, а также магнитного дутья при последующей сварке изделий.

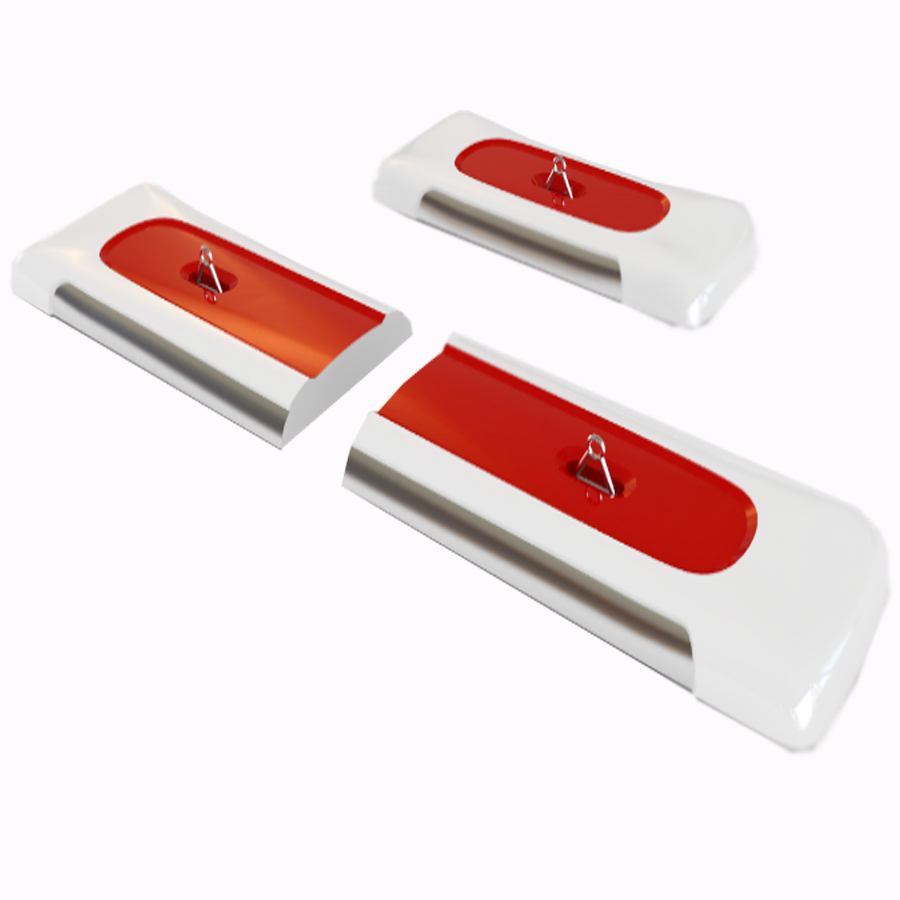

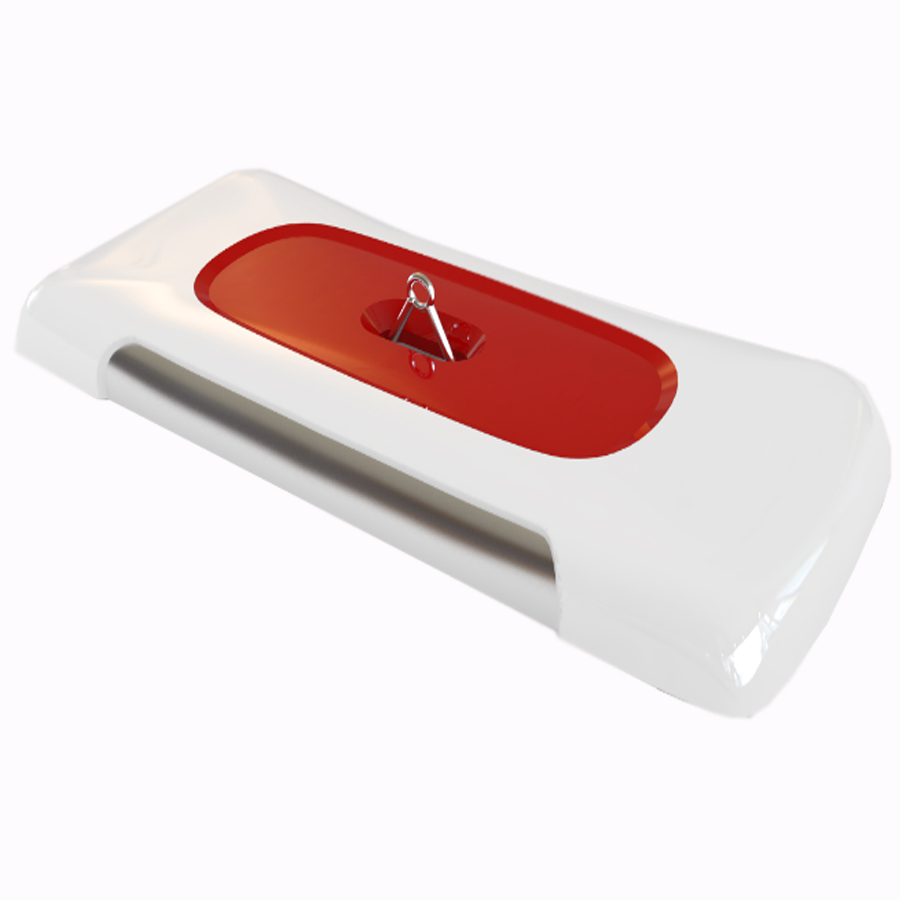

В состав комплексов входит: размагничивающий модуль (Рис.1), блок управления. Различие комплексов обусловлено шириной захвата размагничивающей зоны. В первом случае ЛАБС-7ЛМ (2300) имеет эффективную размагничивающую зону 2300 мм, во втором - 4600 мм. с возможностью использования только половины контура шириной 2300 мм.

Принцип действия размагничивающих комплексов заключается в генерации переменного магнитного поля особой частоты, которая позволяет эффективно размагничивать металлы толщиной до 350 мм. Устройство монтируется на крановое оборудование, опускается на изделие и протягивается по всей длине изделия. Для эффективного размагничивания металла важно обеспечить максимальную зону охвата магнитным контуром, принимая во внимание ширину стола машины плазменной резки 4700 мм, минимально эффективная ширина размагничивающего контура 4600 мм. В случае укладки на стол меньшей ширины деталей, возможно использование контура шириной 2300 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :

• • Входное напряжение 380В/50Гц
• • Ток Х/Х: до 40 А
• • Рабочий ток: 35 А
• • Потребляемая мощность: 15/30 кВт
• • Режимы работы: автоматический
• • Охлаждение: принудительное, воздушное
• • Ширина контура: 2300/4600
• • Масса: не более 150 кг. (2300)/ 320 кг. (4600)
