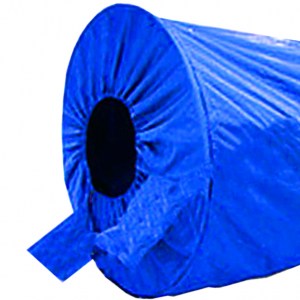

Рукав для подогрева участка трубопровода

Вернуться к: Укрытия для сварочных работ

Артикул: TT1696

Гарантия

Прямые поставки

Безналичный расчет

Доставка до ТК бесплатно

Данное изделие предназначено для подогрева участка трубопровода, диаметром 1420 мм длиной 10 м, до температур позволяющих вести изолировочные работы при температуре окружающей среды ниже регламентной для данного вида работ.

Укрытие отличается мобильностью и простотой в эксплуатации – сборка и работа с укрытием возможна при помощи 1-го человек (оптимально 2 человека).

Основу рукава составляет разборный секционный каркас. Секция каркаса состоит из арок и перемычек. Арка состоит из 2-х полуарок с шарниром и болтовым замком для запирания арки на трубе. Для центрирования рукава на трубопроводе на арках имеются 6 опор на трубопровод. На опорах, в точках касания с трубопроводом, расположены ролики для продольного перемещения рукава вдоль оси трубопровода. Арки соединяются между собой тремя горизонтальными перемычками, образуя единый каркас.

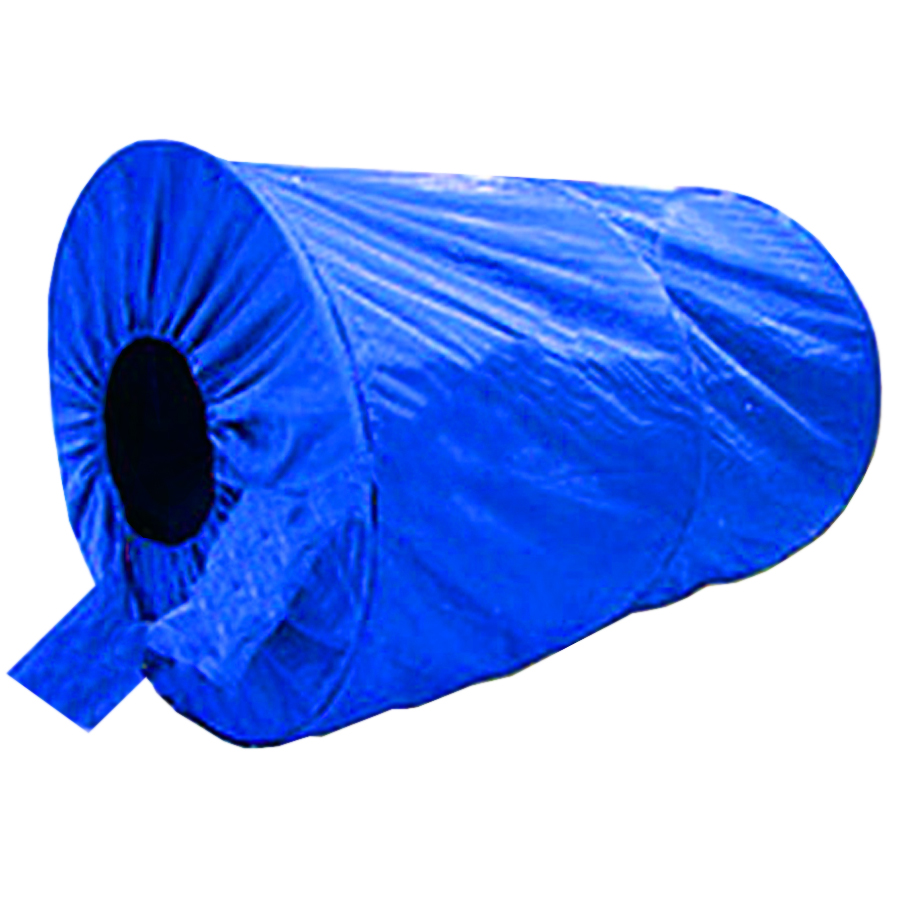

На каркас надевается тент, также имеющий секционную конструкцию, из влагостойкой морозоустойчивой ткани. Тент укрытия состоит из семи полотен и двух манжет, стыкуемых между собой прочными молниями. В одной манжете имеются два воздуховода для подачи разогретого воздуха от тепловой пушки в Рукав. Во второй манжете есть два клапана разной площади для стравливания воздуха.

Рукав герметизируется на трубопроводе с помощью шнура.

Для перехода с одного рабочего участка на следующий достаточно ослабить шнуровку на манжетах и на роликах перекатить Рукав по трубопроводу на новый участок.

Комплектация:

Укрытие в сборе;
Элементы конструкции;
Комплект тентов;
Комплект опор для трубопровода;
Устройство для перемещения по трубе;
Фурнитура;
Паспорт укрытия с инструкцией по монтажу и эксплуатации;
Гарантийный талон;

Преимущества:

Простота и мобильность сборки;
Легкий, прочный, компактный секционный разборный каркас;
Удобное шарнирное крепление арок;
Подогрев участка трубы до 10м;
Предназначен для работы с разными диаметрами труб;
Заводское качество;
Роликовое устройство для легкого перемещения по трубе;
Наличие клапанов;
Многоцелевое использование;

Технические характеристики:

В рабочем положении	Габаритные размеры в разобранном виде:
Длина вдоль трубы– 11 500* мм	Длина – 1 950* мм
Диаметр рукава– 1 950* мм	Ширина – 1 000* мм
Зазор над трубой – 250* мм	Высота – 400* мм
Длина – в зависимости от количества используемых в работе секций укрытие имеет длину от 3 м до 11,5 м	Высота – 400* мм
Вес укрытия (с тентом) не более 95 кг
Температурный режим работы: от -50°С до +90°С.

Дополнительная информация:

Правила эксплуатации изделий

Для обеспечения длительной и надежной работы укрытий необходимо соблюдать правила эксплуатации:
1. После использования обязательно просушивать тент на воздухе.
2. Не хранить тент в сырых помещениях.
3. Не подвергать механическим повреждениям.
4. Избегать попадания химических веществ (кислот, щелочей и растворителей).
5. Крепежные детали хранить в отдельном месте.
