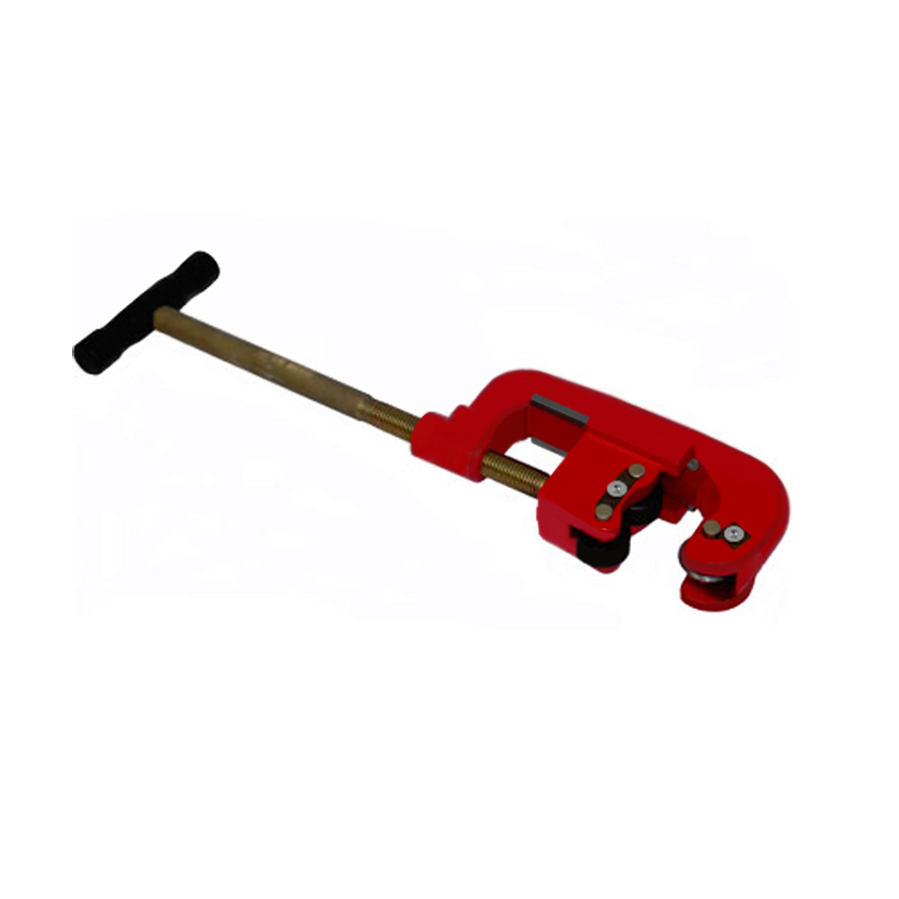

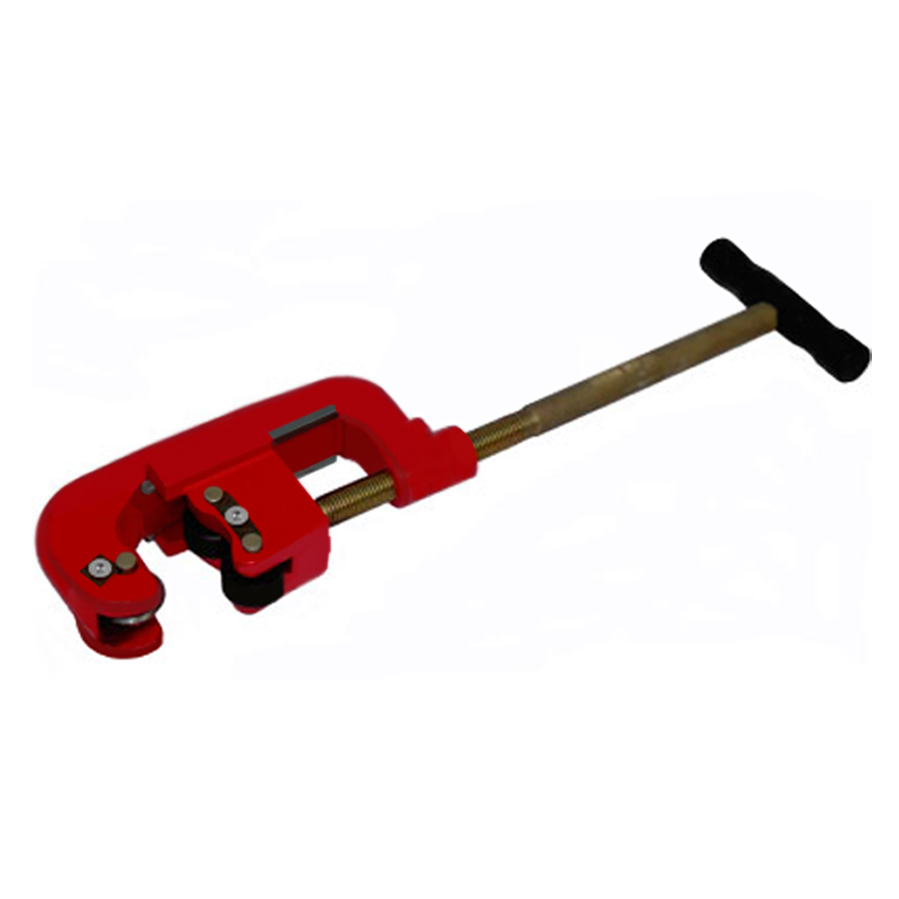

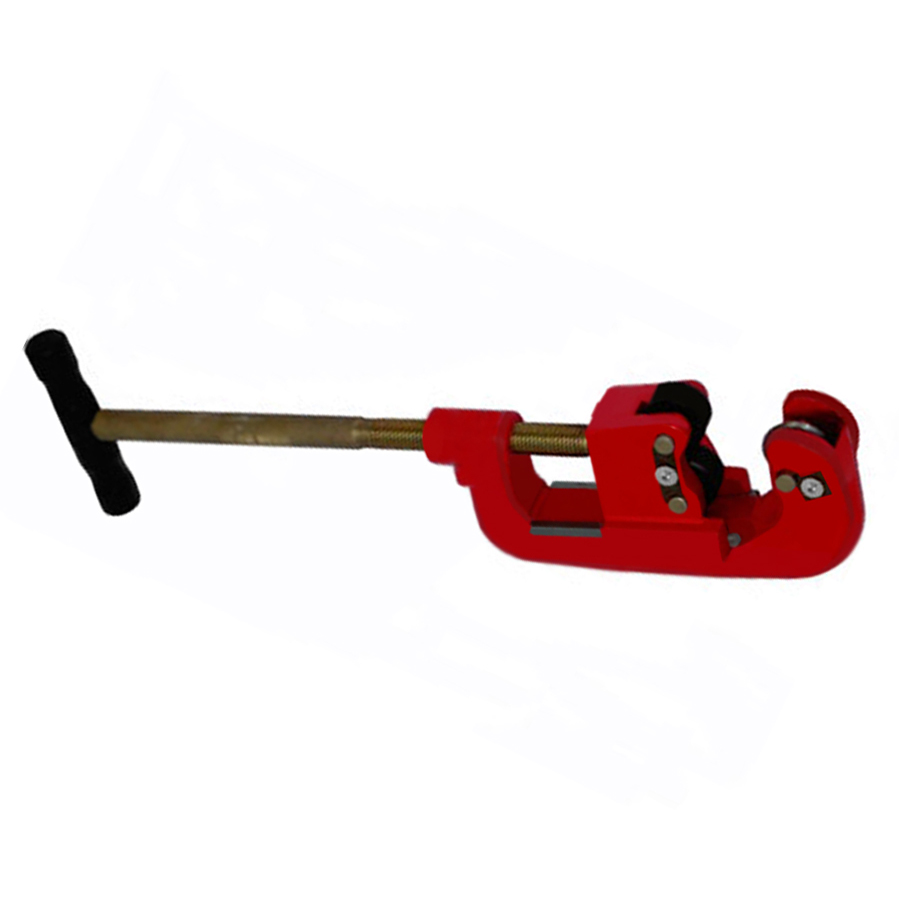

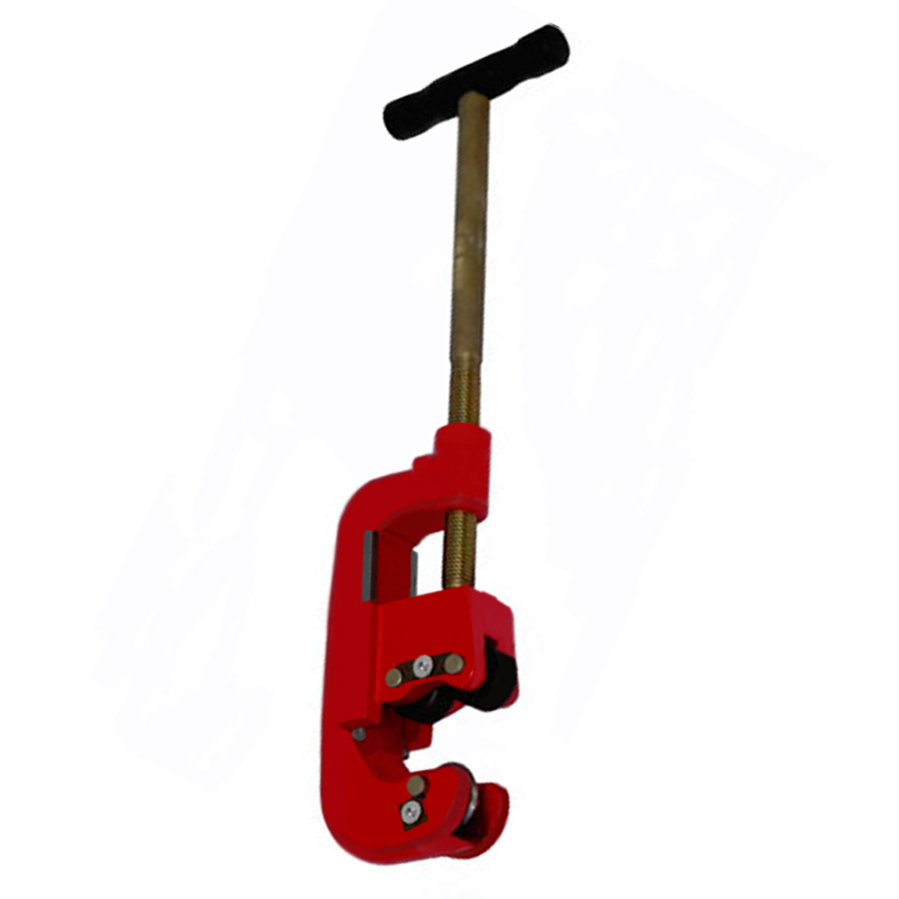

Труборез для отрезки тонкостенных труб ТР-1

Труборез предназначен для поперечной резки вручную труб с толщиной стенки до 5 мм из незакаленных черных и цветных металлов.(По нержавеющим и жаропрочным сплавам необходимо смотреть по таблице соответствия.Труборез оснащен направляющими и режущими роликами. Удобен, надежен в работе и прост обслуживании.

Компактные габариты и лёгкий вес позволяют использовать устройство в местах с ограниченным рабочим пространством.

Корпус трубореза выполнен из высокопрочной кованной стали, что делает его износоустойчевым к различного рода механическим повреждениям, что позволяет значительно продлить срок эксплуатации.

Продуманная конструкция режущего механизма: система подпружинивания роликов обеспечивает плавный ход режущего диска,что позволяет делать качественный и чистый рез, а так же существенно продливает срок службы отрезных роликов.

1-скоба-копрпус трубореза; 2-коретка с роликами; 3-направляющие ролики; 4-направляющая ось; 5-фиксирующая планка; 6-направляющая ось неподвижного ролика; 7-дисковый нож; 8-фиксирующая планка; 9-винтовая ручка перемещения каретки;

Устройство трубореза

Труборез состоит из скобы 1, по прямоугольным направляющим которой перемещается каретка 2 с двумя направляющими роликами 3, установленными на осях 4 с возможностью свободного вращения.

Оси 4 зафиксированы планкой 5.

В «кармане» выступа скобы на оси 6 установлен со свободой вращения дисковый нож 7.

Ось 6 зафиксирована на скобе планкой 8. Каретка 2 перемещается по направляющим скобы 1 при вращении винтовой ручки 9.

Принцип работы

Перед работой трубореза необходимо смазать минеральным маслом резьбу на винтовой ручке 9, оси 4 и 6, нож 7, а также очищенную поверхность трубы в зоне резания.

Для отрезания трубы необходимо зажать со средним усилием от руки трубу между ножом 7 и роликами 3, так чтобы образовался след глубиной 0,1-0,2 мм, а затем сделать полный оборот трубореза вокруг трубы, следя за тем, чтобы конец следа от ножа совпал с его началом. Затем, постепенно увеличивая с помощью ручки 9 врезание ножа в трубу, вращать труборез вокруг трубы до полного отрезания (примерно 12...15 оборотов для трубы 3/4”).

Примечание: из-за чрезмерного усилия зажима при первом обороте возможно образование следа от ножа в виде винтовой линии.

Во избежание поломки ножа в этом случае рекомендуется начать новый рез чуть в стороне, а не исправлять получившуюся винтовую линию за счет приложения дополнительных осевых усилий.

Преимущества:

• Широкие ролики для надежного хода режущего диска по трубе;
• Кованый стальной корпус;
• Система подвесного крепления роликов обеспечивает лучший рез и долгий срок службы отрезных роликов;
• Простая регулировка давления для оптимальной передачи усилия на трубу;
• Закаленный режущий диск из высоколегированной стали;
• Резка без образования грата;
• Простота эксплуатации;

Комплектация:

• Труборез в сборе;
• Отрезной ролик;
• Паспорт;

Технические характеристики:

Дополнительная информация:

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

При необходимости расконсервацию трубореза производить путем снятия антикоррозийной смазки с помощью растворителя (бензина, керосина, уайт-спирита).

После работы, а также периодически, один раз в месяц, необходимо производить смазку открытых поверхностей тонким слоем консистентной смазки (например солидолом ГОСТ 4366-76 ).

Примечания:- в процессе эксплуатации допускаются неоднократные переточки ножа в пределах допустимых диаметров; при этом необходимо обеспечить симметричность режущей кромки и угол при ее вершине 60град.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантия на работоспособность трубореза составляет 12 месяцев со дня продажи при условии соблюдения потребителем правил эксплуатации и целевого использования.

Данная гарантия не распространяется на повреждения вызванные перегрузкой или неправильной эксплуатацией, а также на естественный износ режущего инструмента.

Гарантия на нож не распространяется.
