Винтовая струбцина СТВ-1 - это вспомогательный инструмент предназначенный для исправления эллипсности кромок труб диаметром 159-1420 мм при монтажных или сварочных работа во время строительства или ремонта трубопроводов. Не ровная кромка трубы имеющая эллипсную форму не позволяет выполнить качественную стыковку и сварку двух труб или различных элементов трубной арматуры между собой, струбцина винтовая СТВ-1 Ду 159-1420мм решает данную задачу и позволяет произвести качественно сварные работы.
Использование струбцины СТВ-1 позволяет монтажной бригаде не прилагая каких либо значительных усилий придать нужную форму и овальность диаметра свариваемой трубы. Исправление эллипсности и кривизны диаметра дает возможность проводить точную подгонку свариваемых труб, благодаря чему возможно провести данные работы качественно и оперативно.

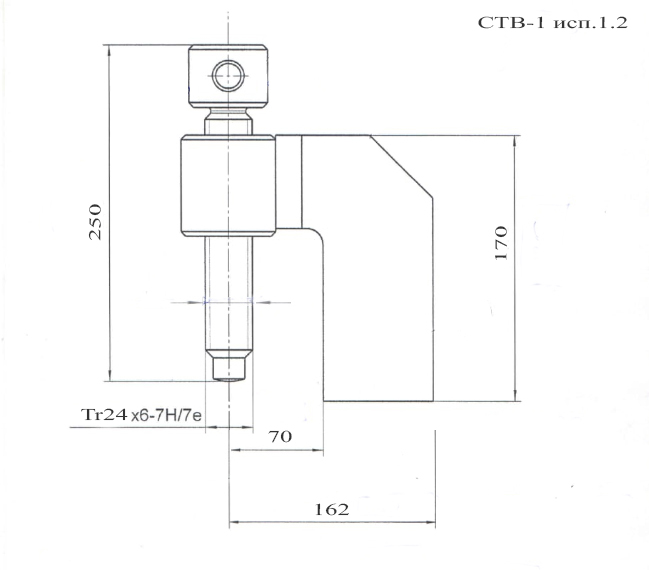

Струбцина изготавливается и высокопрочной толстостенной стали Ст09Г2С, винт изготавливается и специальных сплавов инструментальной стали с усиленной трапецеидальной резьбой 32мм, что обеспечивает надежную прочность и большое винтовой усилие.

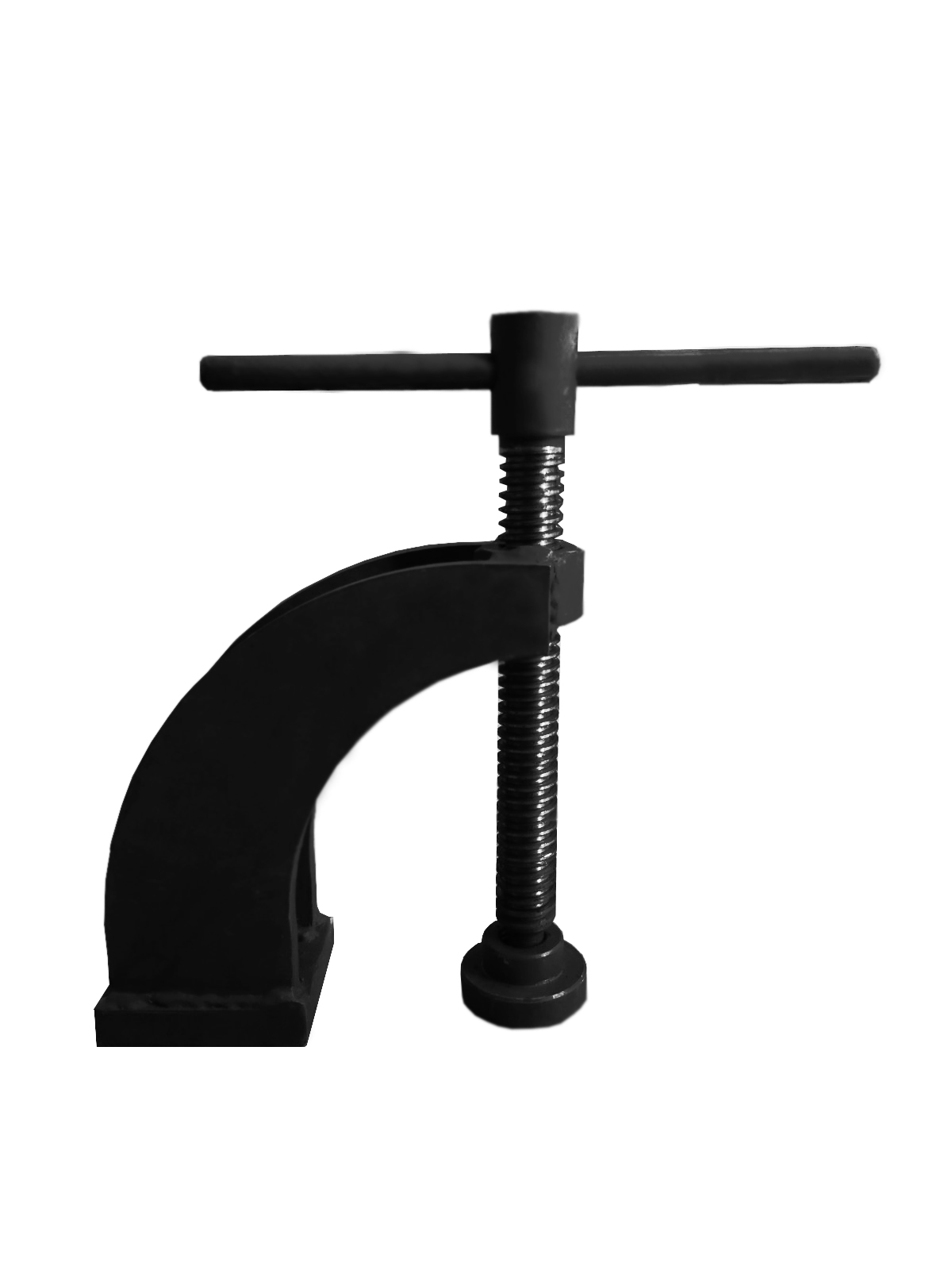

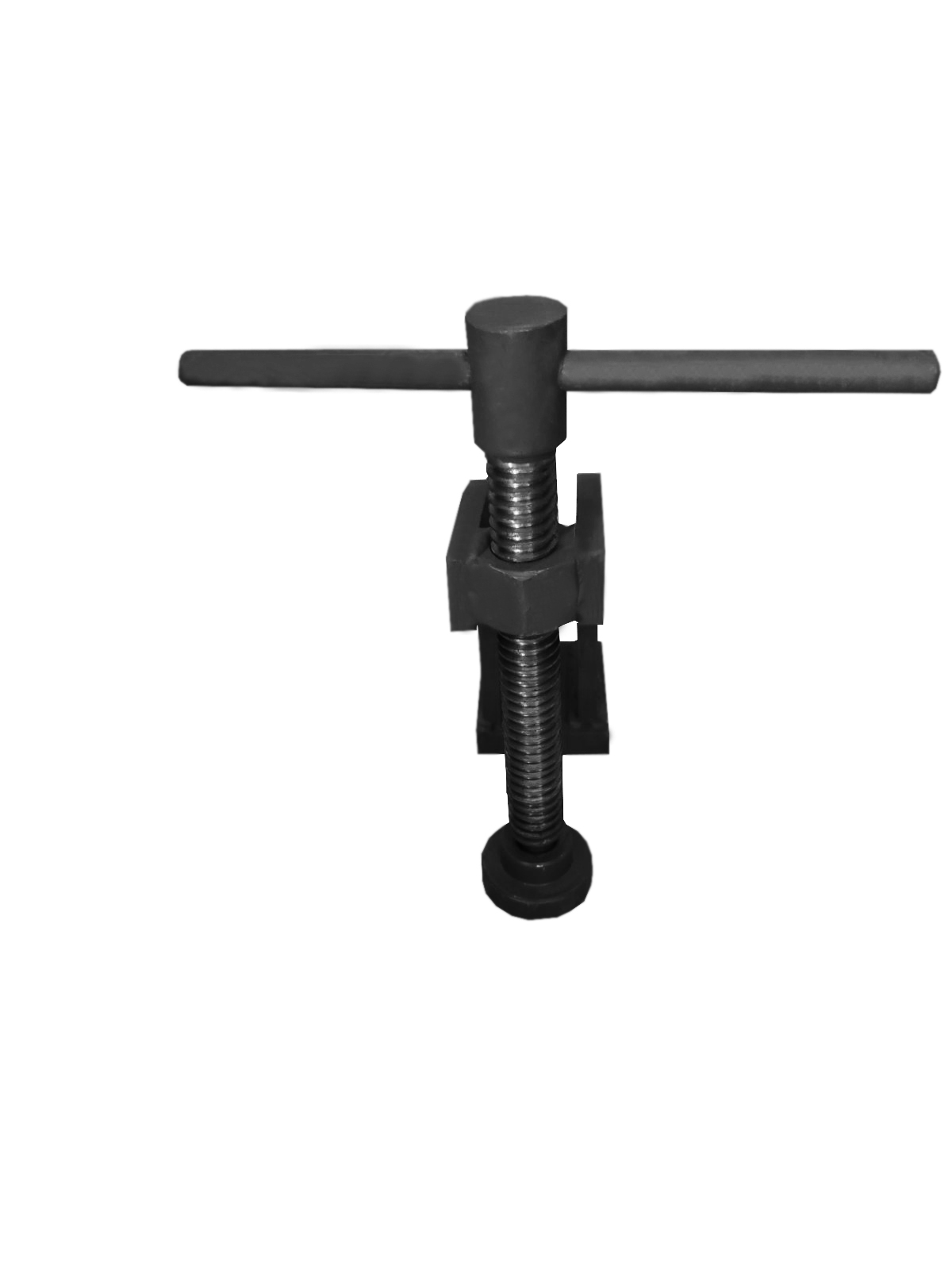

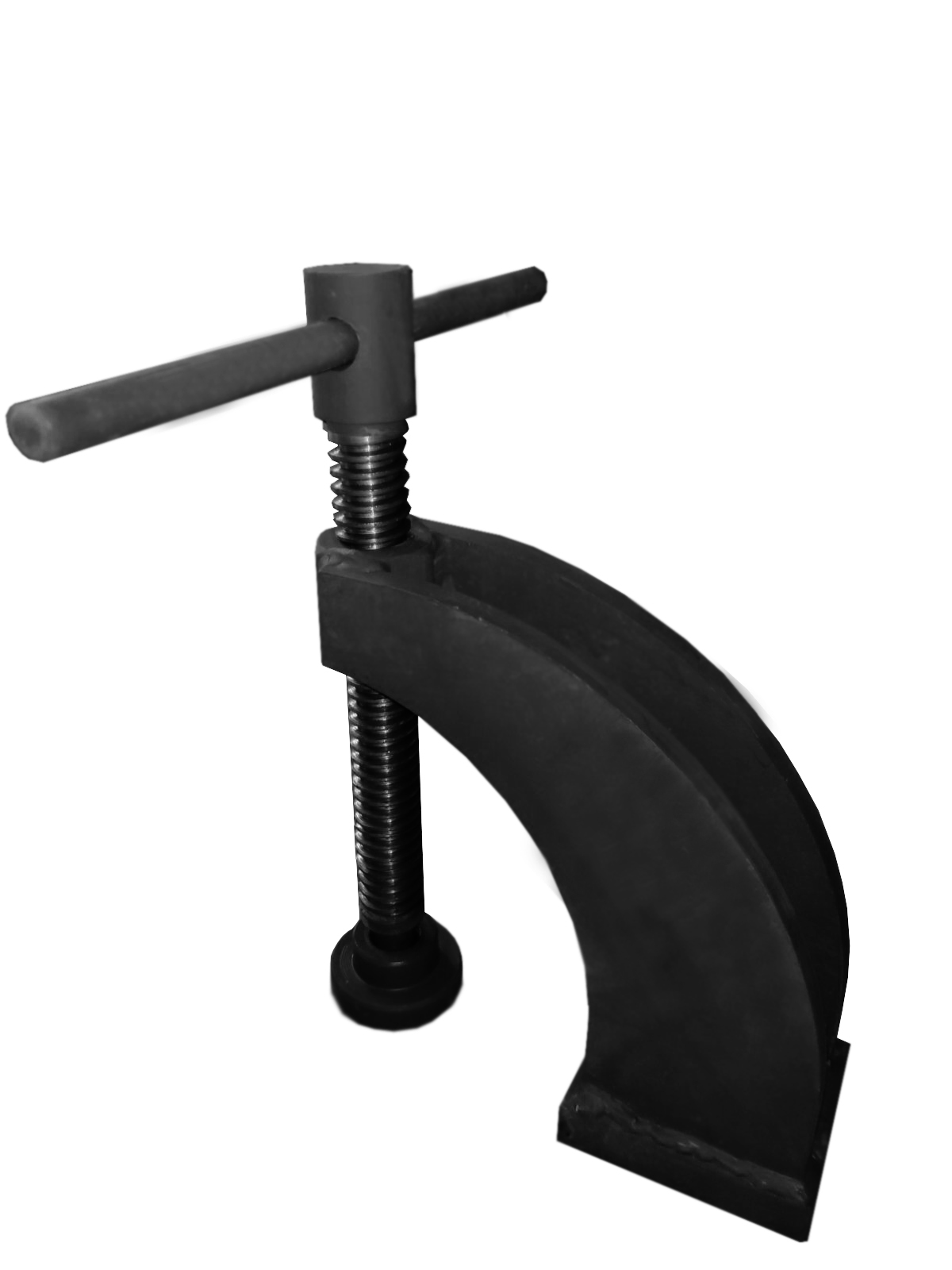

Струбцина имеет высокую износоустойчивость и может использоваться в качестве производственного инструмента, как в закрытых цеховых условиях, так и при проведение работ в открытой местности при ремонте или строительстве трубопроводов.Данный вспомогательный инструмент представляет из себя устойчивую толстостенную опору с силовым резьбовым узлом и усиленного винта с , широкой опорной пяткой и усиленного воротка для перемещения винта.Для работы со струбциной СТВ-1 необходимо приварить опору струбцины к трубе, при этом упорная пятка должна упираться на место где имеется вмятина или эллипс, который необходимо исправить. Далее необходимо вращением воротка упирать пятку до тех пор пока не произойдет соосность кромок.Струбцина выполнена из прочной толстостенной стали с усиленным прижимным винтом, усилие на плече воротка 30 гк. при плече 350мм, а усилие развиваемого центрирования примерно 4900 кг., что позволяет с легкостью ее использовать даже при довольно больших вмятинах и не совпадении кромок.Струбцина винтовая СТВ-1 может эксплуатироваться при температуре окружающего воздуха от –40 до +70°С.
Марка оборудования |
Диаметр труб, мм |
Масса, кг |
Усилие на винте (при нагрузке на рукоятку в 30 кг), кг |
СТВ-1 |
159-1420 |
5,5 |
4900 |
