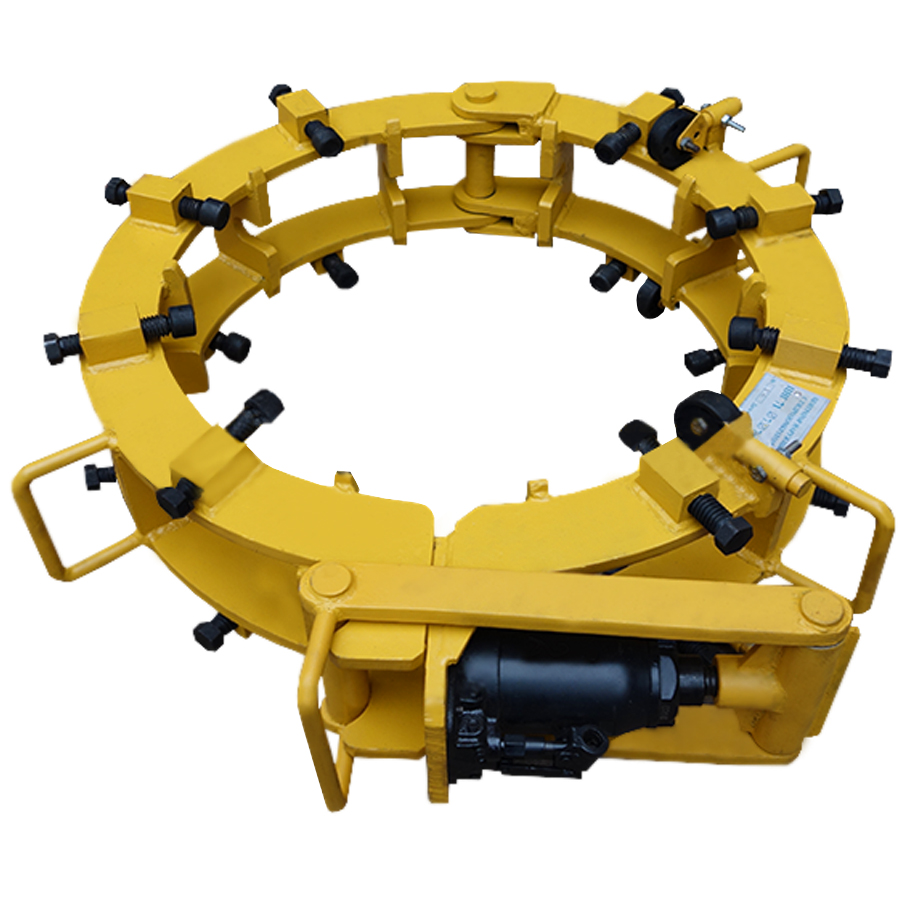

Центраторы наружные с гидродомкратом ЦНГ

Центраторы наружные с гирдродомкратом ЦНГ предназначены для центровки перед сваркой неповортоных стыков труб при сооружении и ремонте трубопроводов.

За счет увеличения усилия обжатия и дополнительных винтов ЦНГ обеспечивают центровку деформированных труб. Усилие домкрата составляет 12-15 тонн.

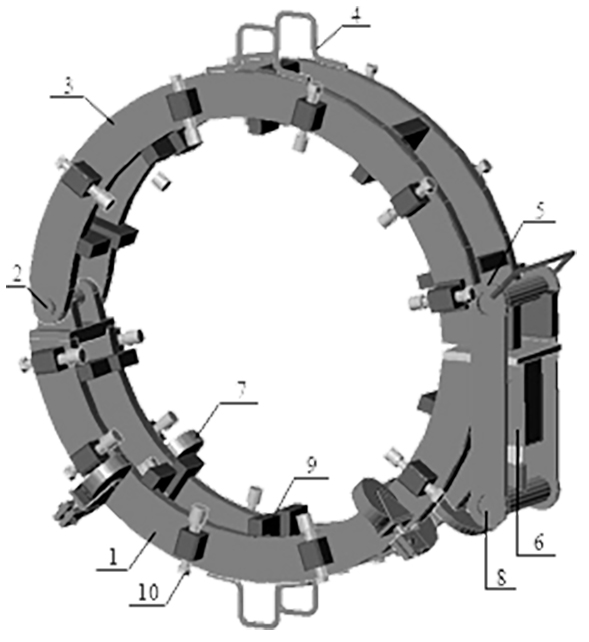

1-дуга;2-шарнирная ось;3-дуга;4-скоба;5-звено;6-гидродомкрат;7-ролик;8-ролик;9-опора;10-нажимной болт;

Состав и устройство гидравлического центратора.

Центратор типа ЦНГ (рис.1) состоит из двух дуг 1 и 3, соединенных между собой шарнирной осью 2 и запирающимся звеном 5 с помощью гидравлического домкрата 6, роликов 8, нажимных болтов 10 и пят.

Каждая дуга представляет собой сварную конструкцию из двух щек, сваренных между несколькими пластинами-опорами 9, которые в закрытом положении центратора опираются внутренней поверхностью одновременно на концы собираемых труб и центрируют их. Опоры 9 в местах соприкосновения со стыком имеют пазы с размерами, достаточными для прохождения электрода и обеспечения непрерывного цикла сварки стыков. К наружным сторонам дуг приварены скобы 4 для удобства подъема центратора. На боковой площадке верхней дуги установлен гидродомкрат 6, на головку которого насажено с помощью втулки и шарнирно закреплено, звено 5.

Свободным концом оно накинуто на крюки нижней дуги 1, находящейся под площадкой крепления домкрата. Для регулировки превышения кромок стыкуемых труб на боковых поверхностях дуг центраторов в резьбовых опорах установлены нажимные болты 10 с пятами. Для перемещения по трубе и облегчения установки на стык центратор снабжен роликами 7. Замыкания центратора на стыке и центровка труб осуществляется гидродомкратом при движении поршня домкрата вверх.

Комплектация:

• Центратор наружный с гидродомкратом ЦНГ в сборе;
• Упорный рычаг;
• Руководство по эксплуатации – 1 шт.
• Паспорт;

Преимущества:

• Простота эксплуатации;
• Конструкция жимков позволяет выполнять непрерывное наложение сварочных швов.

Технические характеристики:

Дополнительная информация:

Центраторы за счет увеличенного усилия обжатия и дополнительных винтов, кроме точности центровки позволяют исправлять определенные дефекты торцов труб. Конструкция центратора позволяет выполнять непрерывное наложение сварочных швов.

Кроме центраторов наружных типа ЦНГ, наша компания может предложить наружные центраторы типа ЦНЭ, центраторы наружные типа ЦЗН, ЦЗУ и ЦНК, а также центраторы внутренние гидравлические типа ЦВ.
