Машина для резки труб "ОРБИТА-БМ" с Ду ø 520-1420мм

Вернуться к: Газорезательное оборудование для труб

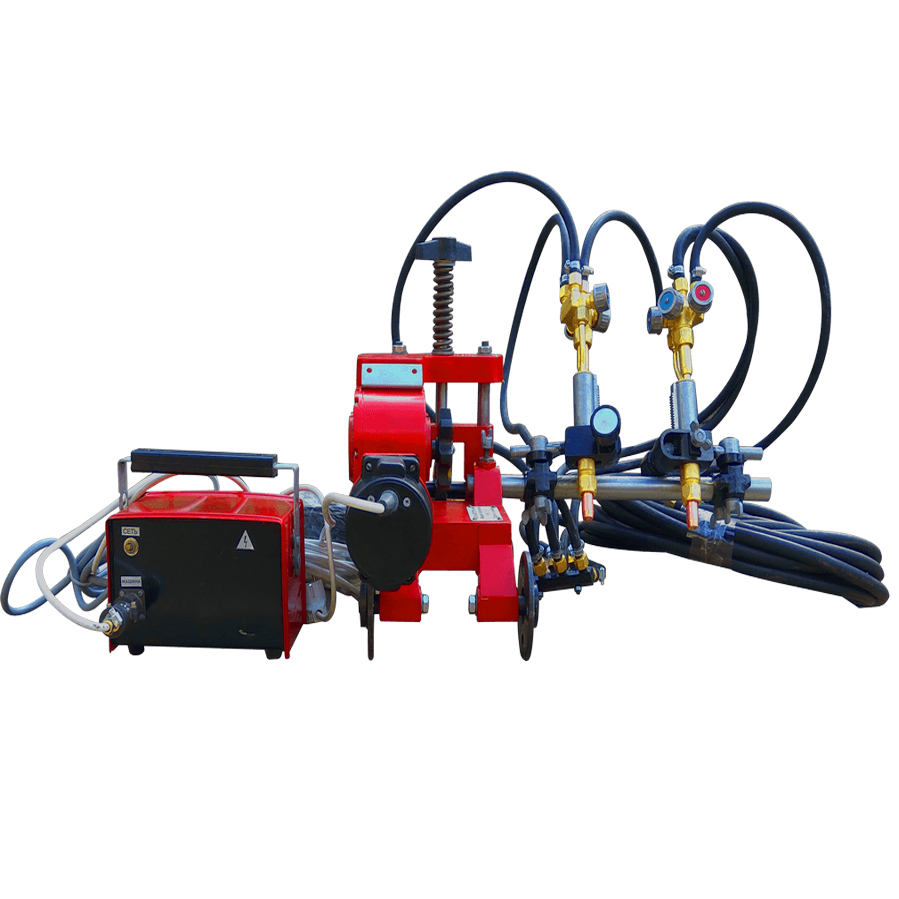

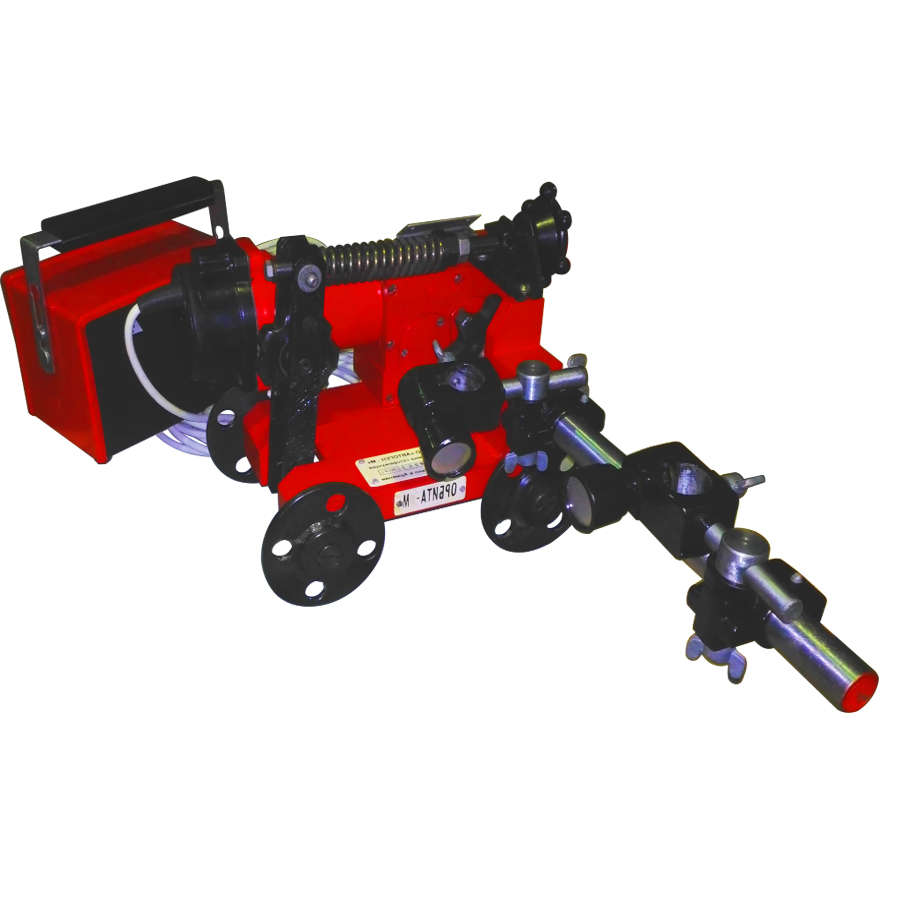

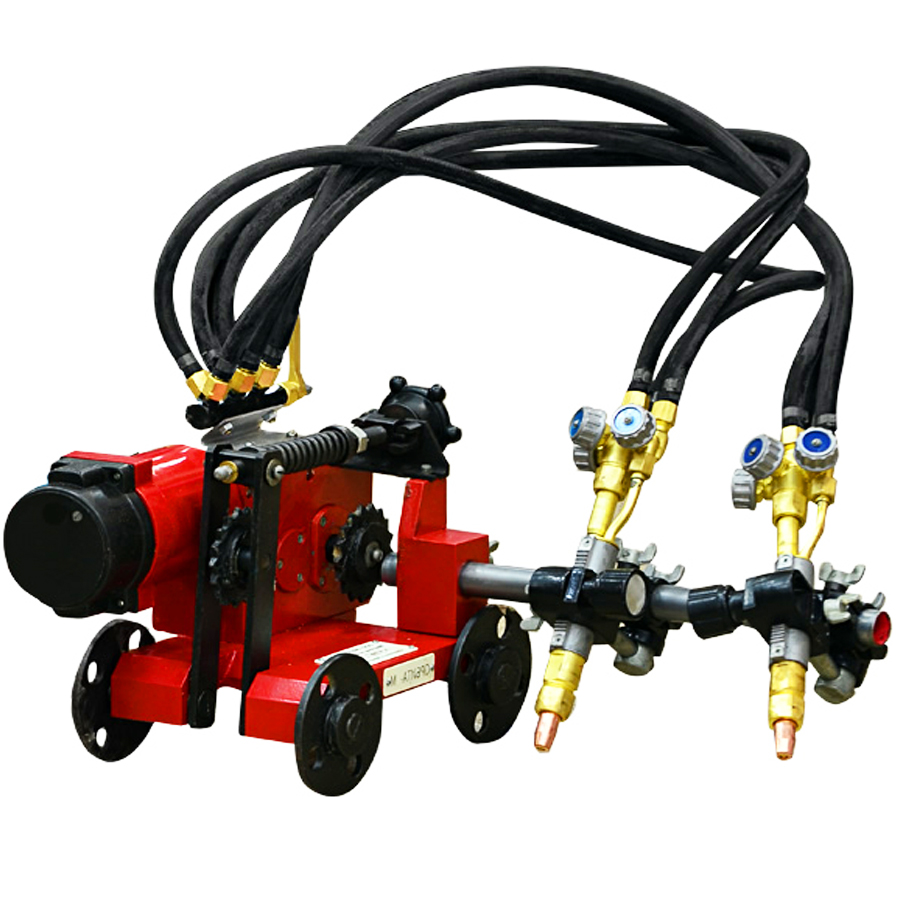

Машина для резки труб ОРБИТА-БМ с электроприводом Ø 520-1420мм

Артикул: TT1270

Гарантия

Прямые поставки

Безналичный расчет

Доставка до ТК бесплатно

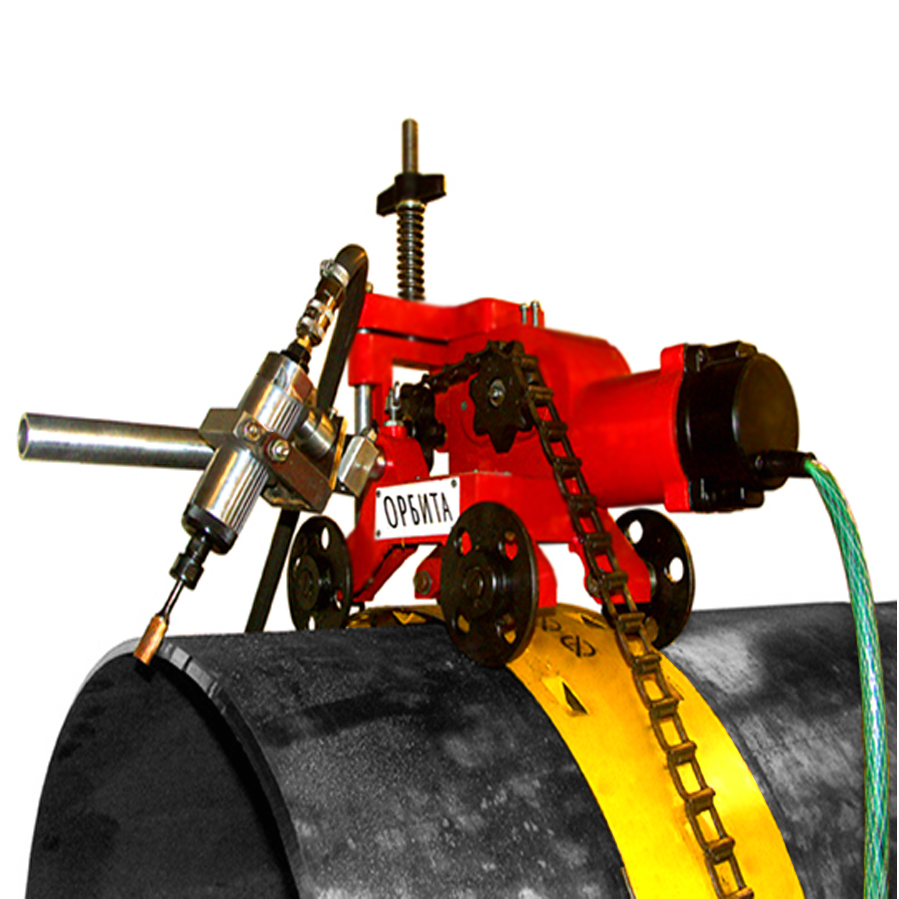

Машина для резки труб ОРБИТА-БМ с электроприводом является универсальной – ее эксплуатируют и в закрытых производственных цехах, и на открытой местности. Основным назначением этой машины выступает газоплазменная резка стальных труб диаметром 530-1420 мм, а также подготовка их кромок к сварке путем снятия фасок, скошенных под 40-ка градусным углом. Данная модель оборудована электроприводом, что обеспечивает ей высокую производительность и автоматизацию технологических процессов.

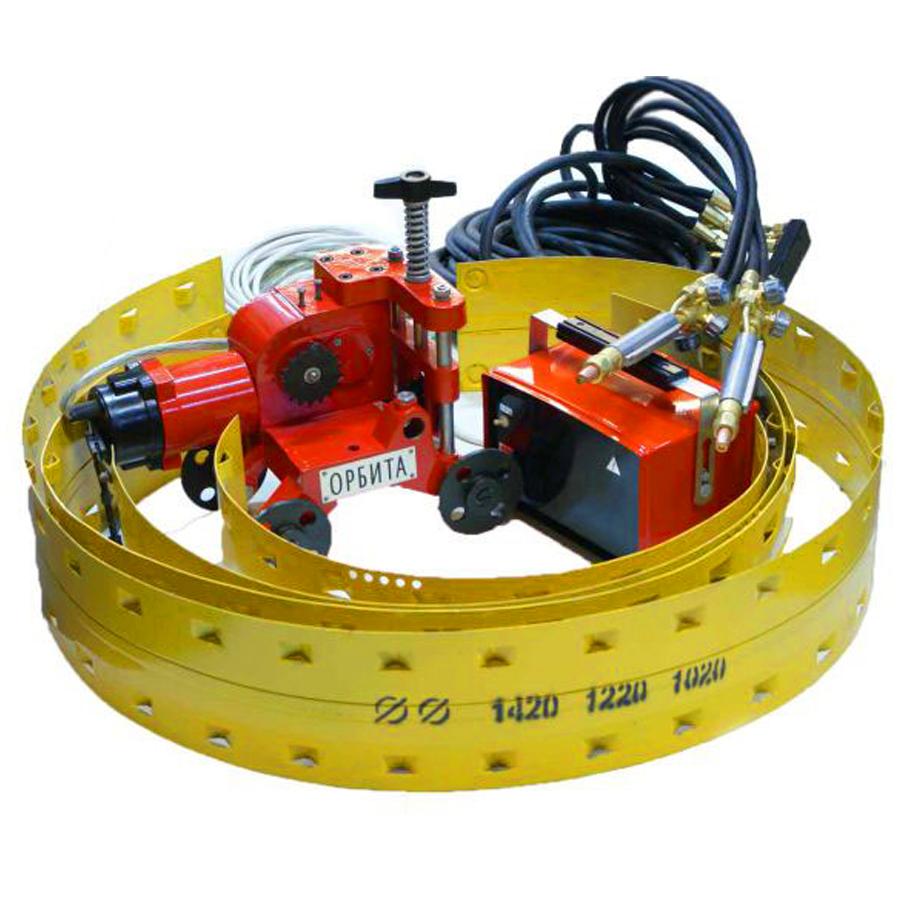

Комплектация:

Ходовая часть;
Блок питания с кабелем;
Цепь приводная крючковая ПК-30-600-194;
Опора (бандаж) для резки труб диаметрами 530- …1420мм;
Рукав кислородный в сборе l = 10м;
Рукав ацетиленовый в сборе l = 10м;
Резак РМ-3РА с мундштуком наружным № 1 и внутренним № 1А;
Мундштук внутренний № 2А;
Мундштук внутренний № 3А;
Вставка плавкая ВПБ6-23Б;
Кольцо 013-017-25-2-3 ГОСТ 18829;
Паспорт.

Преимущества:

Компактность и эргономичность, делающие ее подходящей для резки или подготовки кромок отдельных элементов трубопровода, лежащих на земле;
Малый вес, облегчающий ее транспортировку к месту проведения ремонтных или монтажных работ, позволяющий использовать в арсенале мобильных аварийных бригад;
Высокая точность реза, достигаемая благодаря плавному регулированию скоростей перемещения резака и использованию направляющего пояса;
Универсальность – регулируемая длина крючковой цепи с надежной замковой фиксацией, позволяет без труда подстраивать машину под трубы разного диаметра;
Наличие двух резаков, повышающих производительность и улучшающих качество реза;
Возможность эксплуатации в широком температурном диапазоне и при любых погодных условиях;
Диаметр отрезаемых труб может варьироваться от 530 до 1420 мм;
Имеет функцию снятия фаски под углом 0-40⁰;
Расходные материалы всегда в наличии.

Технические характеристики:

Диаметр разрезаемых труб, мм	530-1420
Диаметр разрезаемых труб, мм	5-75
Диапазон регулирования скоростей перемещения резака, мм/мин	100-1200
Несовпадение начала и конца реза, мм, не более	1
Частота питающей сети, Гц	50
Потребляемая мощность, Вт, не более	110
Неравномерность скорости перемещения резака при температуре окружающей среды 200С и номинальном напряжении сети, %, не более	15
Качество поверхности реза по ГОСТ 14792-80 при использовании кислорода чистотой не ниже 95,5%	К0320
Число одновременно работающих резаков, шт	2
Масса нетто, кг	33.5
Уровень звукового давления, дБ, не более	80
Коэффициент внутрисменной загрузки	0.6
Режим работы	Двухсменный
Габаритные размеры, мм, не более: -Блока питания -Ходовой части со штангой	260х200х180 344х518х447
Наименьшее расстояния от оси резака до корпуса машины, мм	100

Дополнительно по требованию заказчика машина может комплектоваться резаками и мундштуками внутренними для резки с применением пропана и природного газа.

Дополнительная информация:

orbita bm

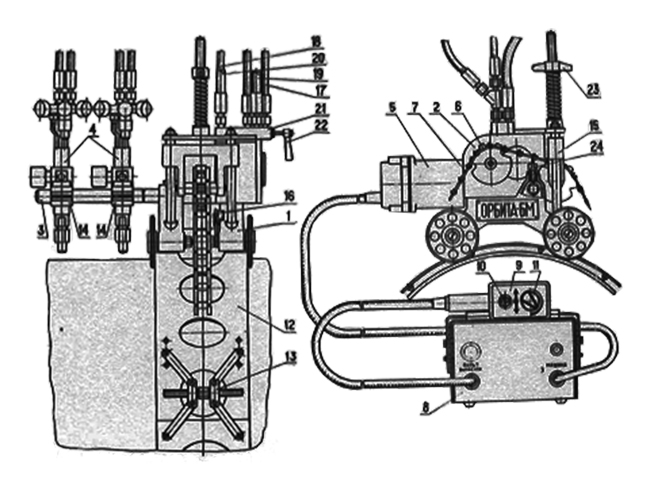

Машина Орбита БМ состоит из следующих частей:

1-Самоходная тележка. 2-Ведущий механизм. 3-Штанга. 4-Резак. 5-Электродвигатель. 6-Звездочка. 7-Цепь приводная. 8-Блок питания. 9-Переключатель скорости с напряжением 24V. 10-Тумблер. 11-Резистор. 12-Опора(бандаж). 13-Стальной замок. 14-Блок резки. 15-Натяжное устройство. 16-Крючок. 17-Рукав кислородный. 18-Рукав ацетиленовый. 19-Рукав кислородный. 20-Рукав ацетиленовый. 21-Коллектор газовый. 22-Флажок. 23-Маховик. 24-Винт стопорный. 25-Опора держатель под резак.
